1，俯视图，绘制一个R16的圆

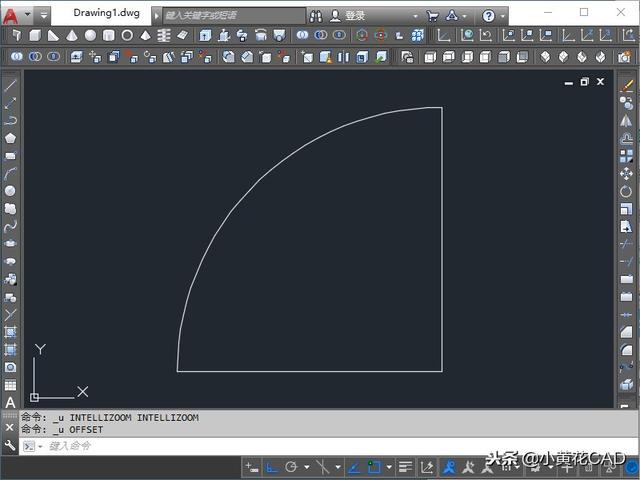

2，圆心为起点，用直线连接上、左象限点，并修建掉右下四分之三的圆
3，水平直线和圆弧分别往内偏移，距离为2，并把圆弧外侧多余的线段修剪掉

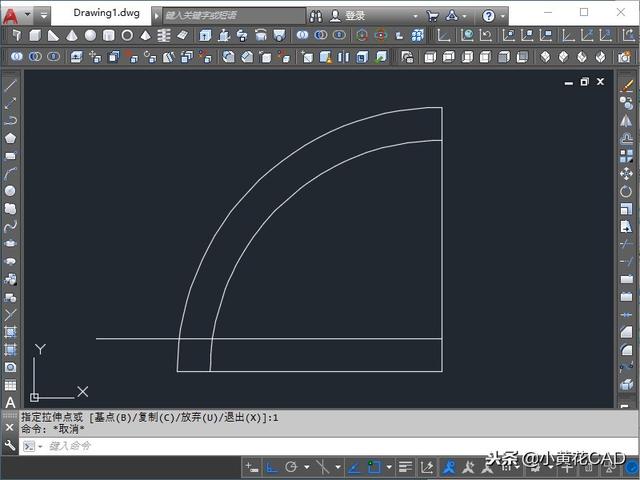

4，修剪后的直线往左拉伸，距离为5

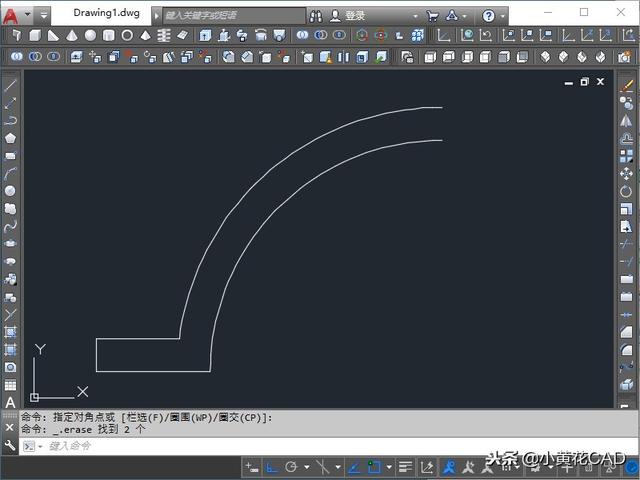

5，修剪多余图形，并对左端进行封口

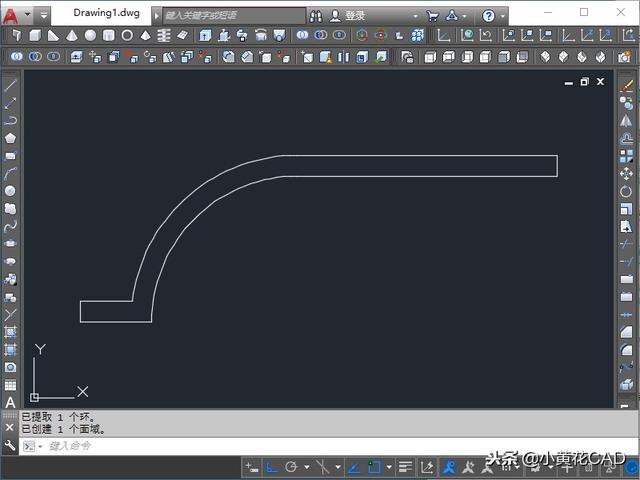

6，圆弧上端绘制水平直线，并进行封口；然后对截面轮廓进行面域

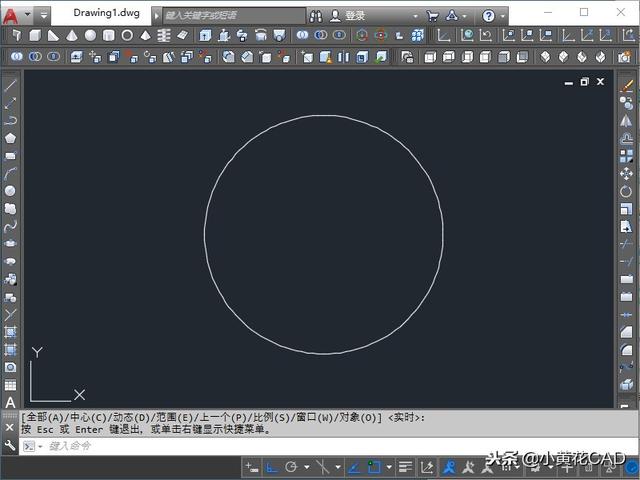

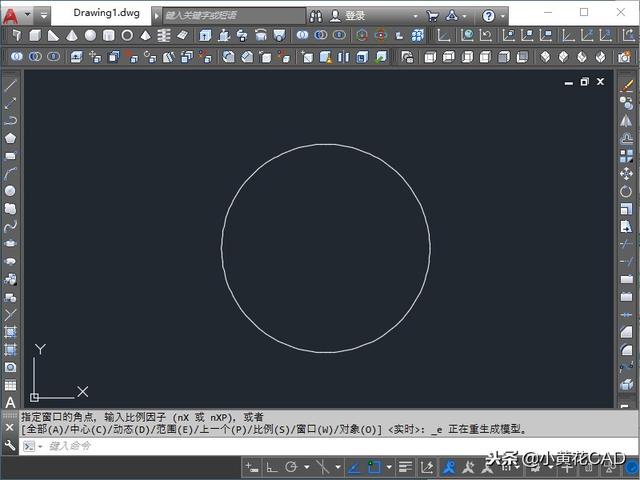

7，左视图，绘制一个直径86的圆

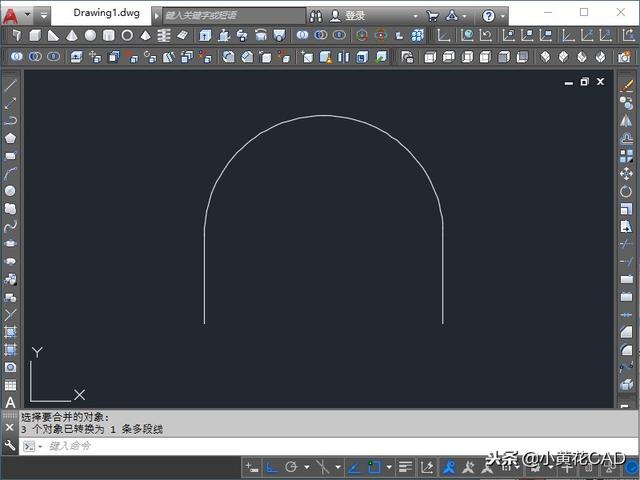

8，左右象限点往下连接竖线，长度为32，并修剪掉下半部分圆弧，然后合并成一个整体，作为路径

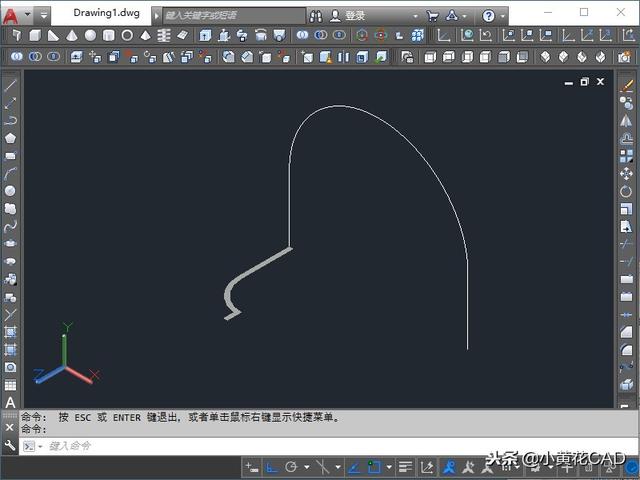

9，路径和截面定位，注意其定位位置，路径已经是模型总宽了

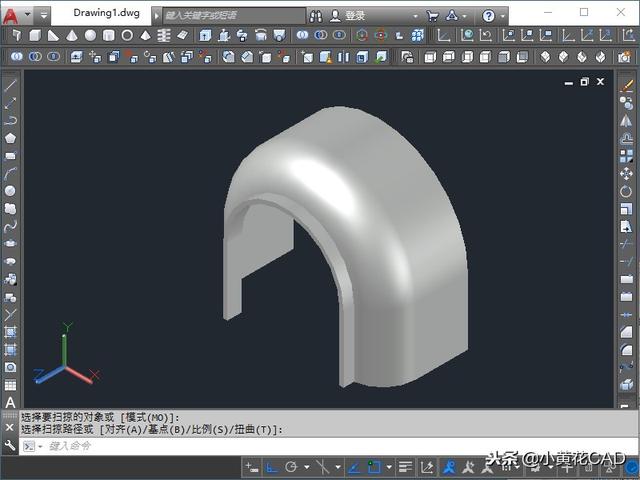

10，通过路径拉伸或者扫掠，得到实体

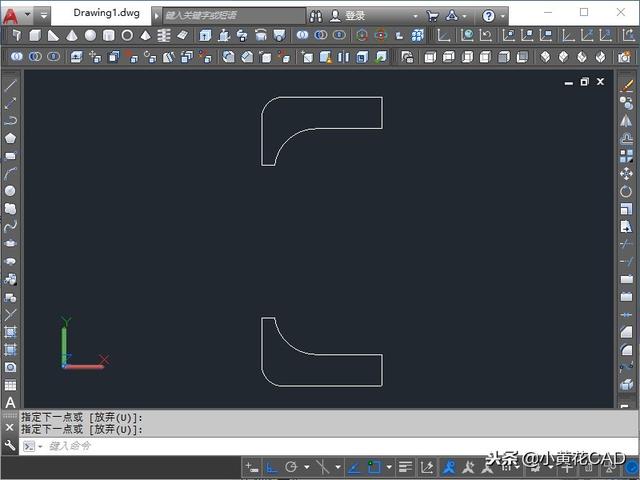

11，之前保留备份的截面进行上下镜像，外侧距离为86

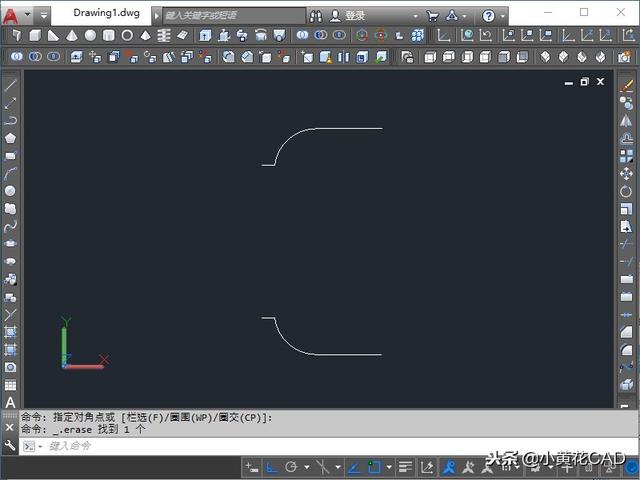

12，分解图形，并删除内测轮廓线

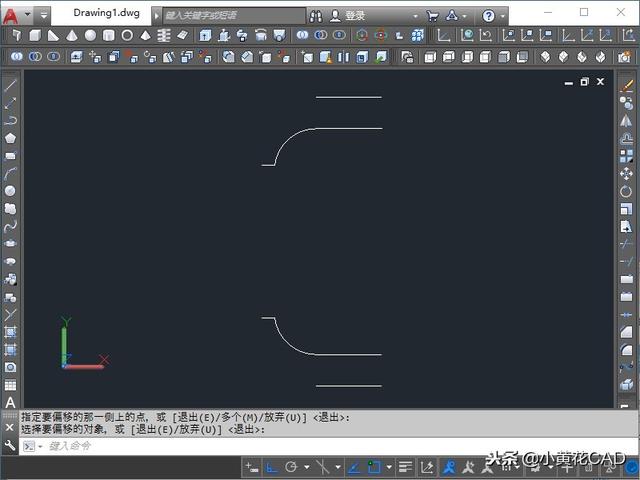

13，右端横线分别往外侧偏移，距离为12
14，左端连接竖线，并和偏移出来的横线进行R8圆角

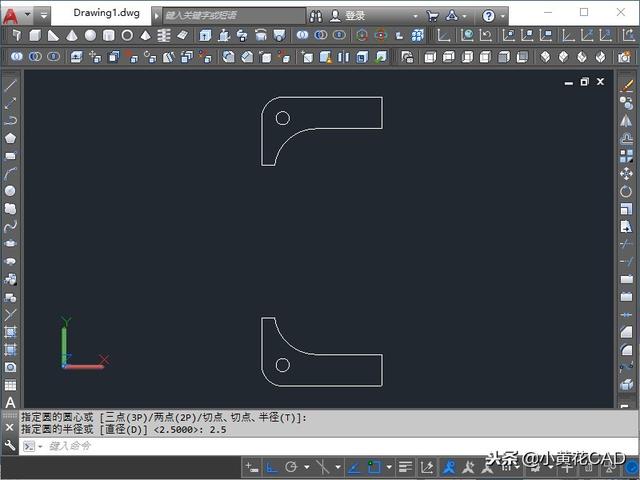

15，绘制R8圆弧的同心圆，直径为5

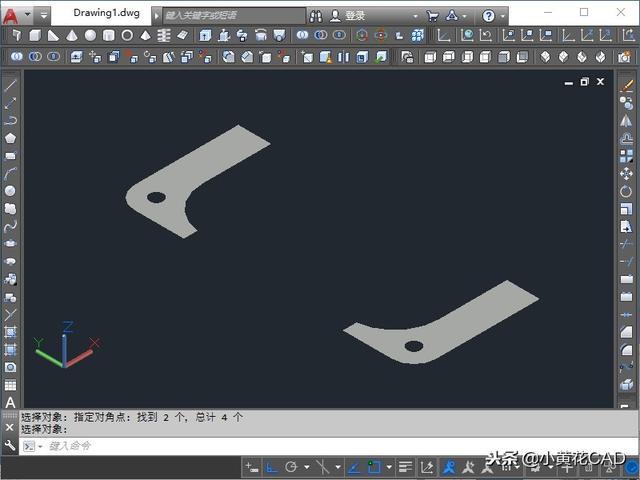

16，对截面进行面域，并通过差集做出孔洞

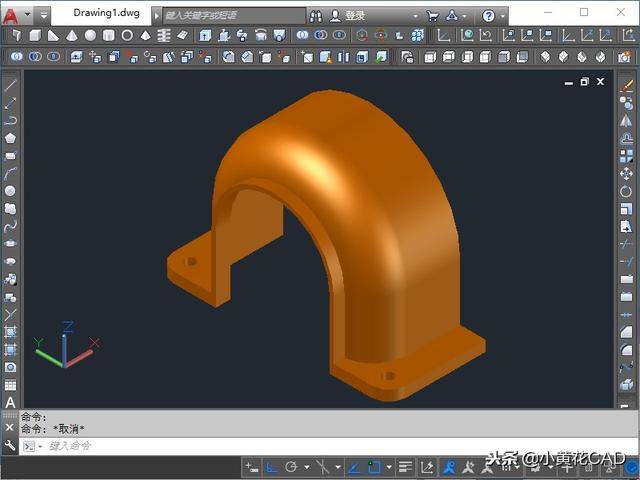

17，拉伸成实体，厚度为5，并和之前实体进行合并，完成绘制
