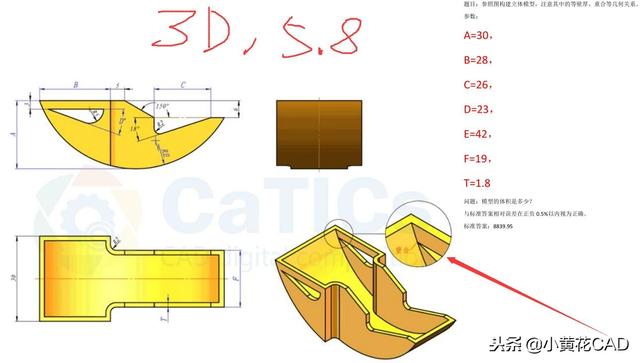

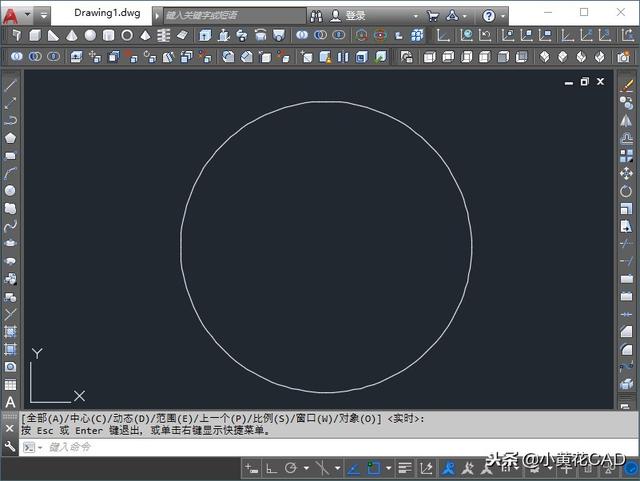

1，左视图，绘制一个R42的圆
2，下象限点往上，距离30绘制一条水平线，并修剪掉多余部分
3，直线左端点往右33距离为起点，绘制一条斜线，尺寸为12<-30；并往下连接竖线，长度任意值
4，长度12斜线下端点水平往右26距离为起点，绘制一条斜线，角度为198°，长度任意值
5，198°斜线左端和竖线进行圆角，尺寸为R2，右端往右连接水平线

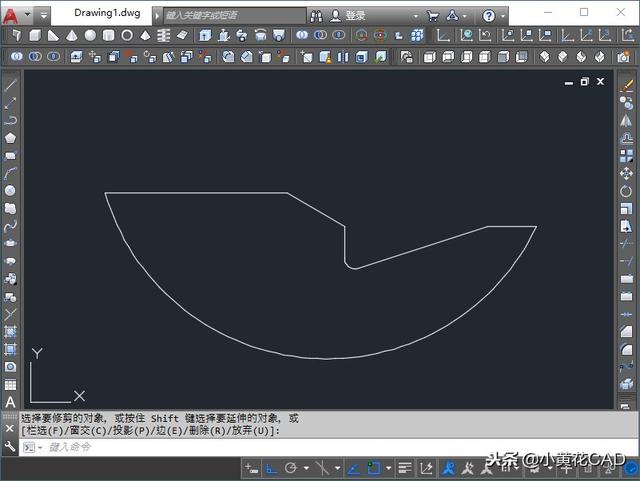

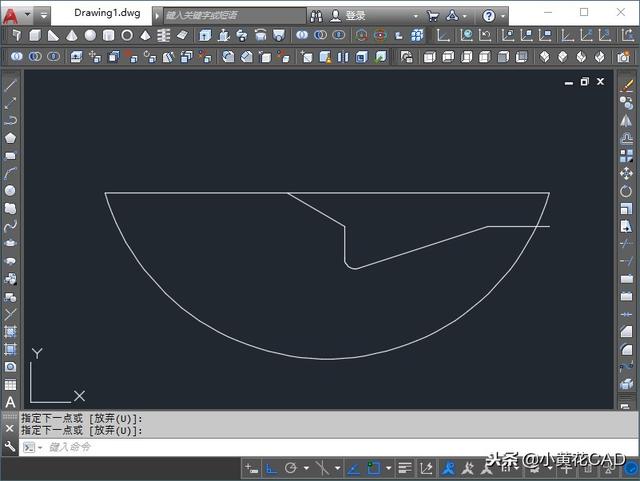

6，修剪多余部分图形

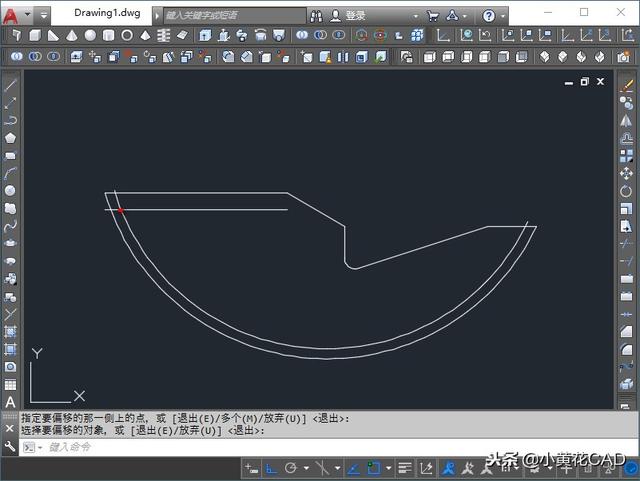

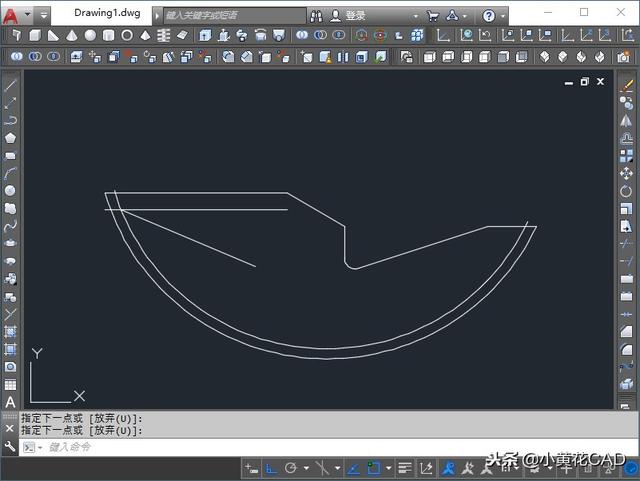

7，圆弧往内偏移，距离为1.8；左端横线往下偏移，距离为3，求其交点
8，交点为起点绘制一条斜线，角度为-23°，长度任意值

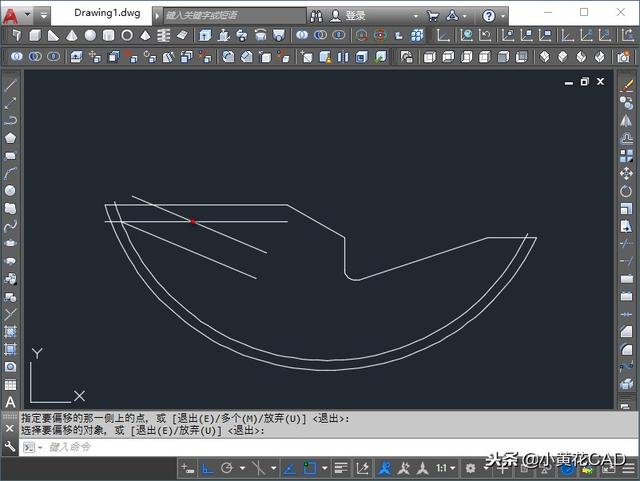

9，-23度斜线往上偏移，距离为5，求其和横线交点

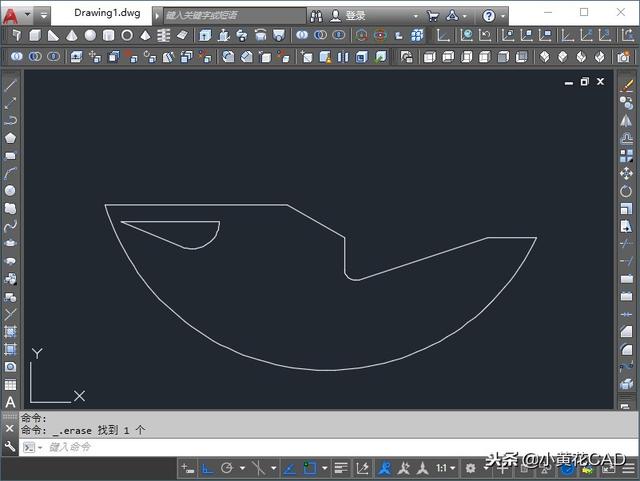

10，交点为圆心，绘制R5的圆，并修剪掉多余部分，完成侧面轮廓图绘制
11，对轮廓线进行拉伸操作，做出主体部分实体
12，俯视图，绘制一个任意长度的矩形，并对其右上角圆角R2；然后进行左右镜像，两个矩形之间空隙距离为19

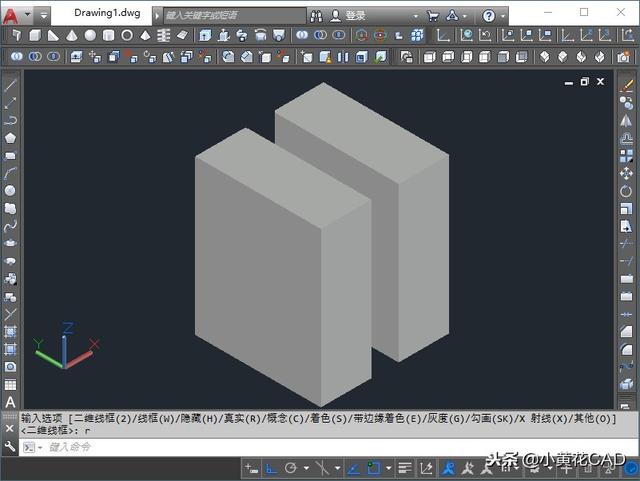

13，对两个矩形轮廓拉伸成实体

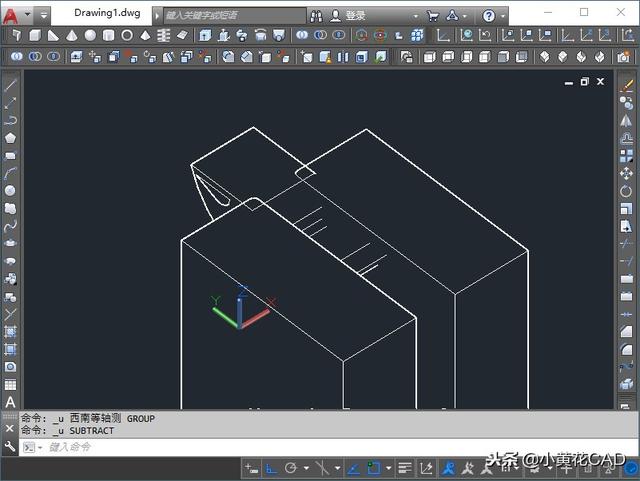

14，矩形实体和主体进行定位

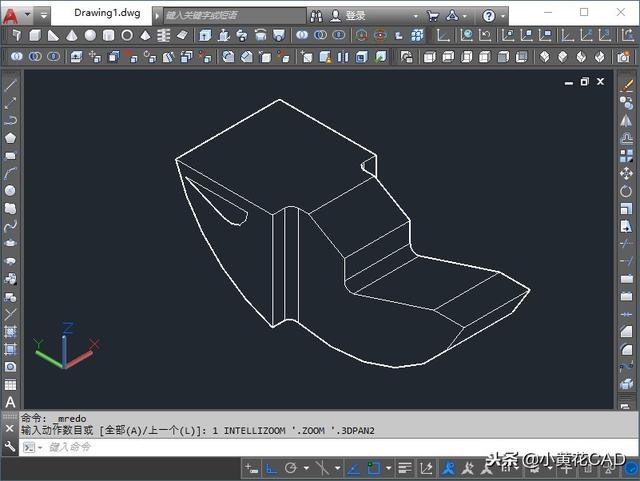

15，通过差集运算，得到主体完成效果

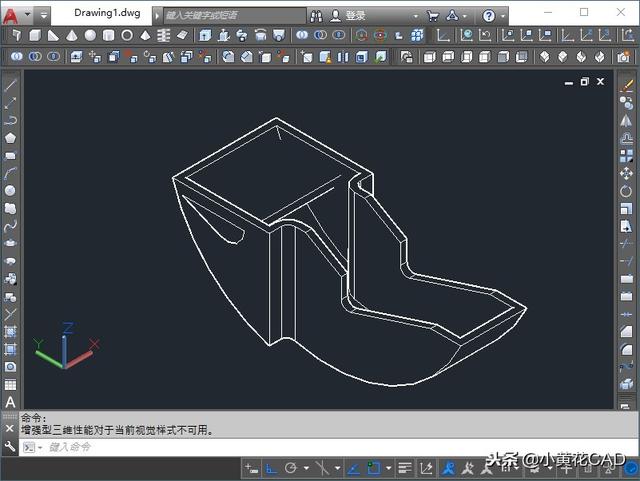

16，对主体进行抽壳运算，壳厚1.8

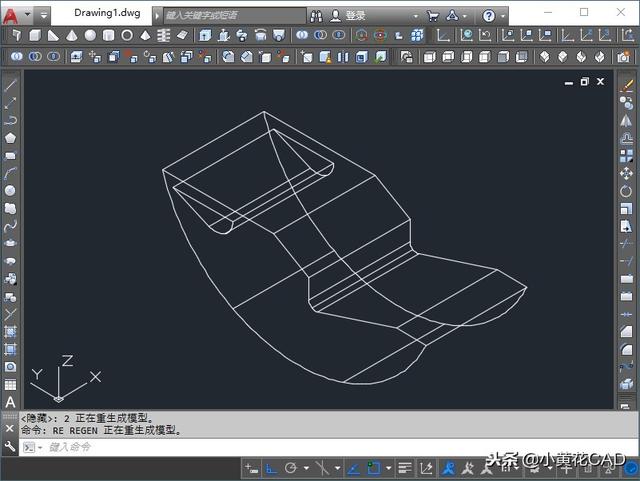

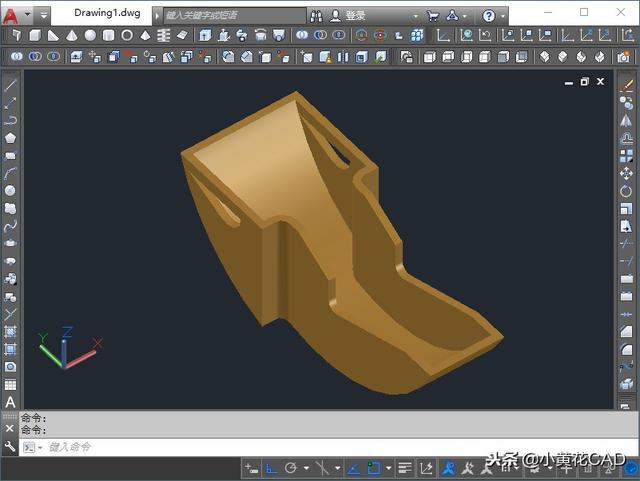

17，通过差集运算得到最终效果
