1，前视图，绘制一条竖线，长度为24
2，竖线上端点为起点，绘制一条任意长度斜线，角度为133°
3，竖线下端点往上，距离为54，绘制一条横线
4，竖线下端点往左，距离为41.5，绘制一条竖线

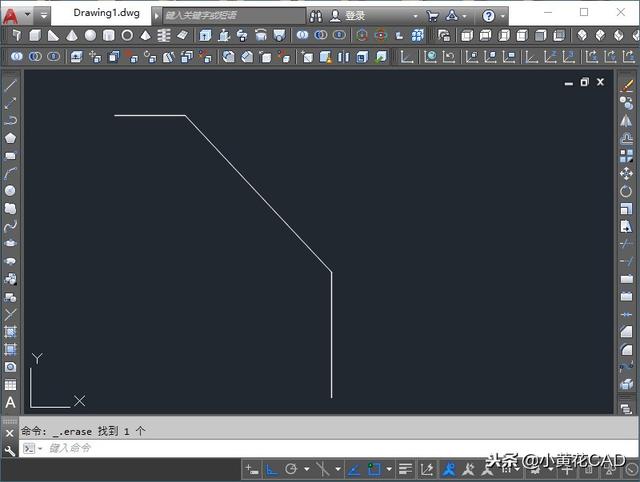

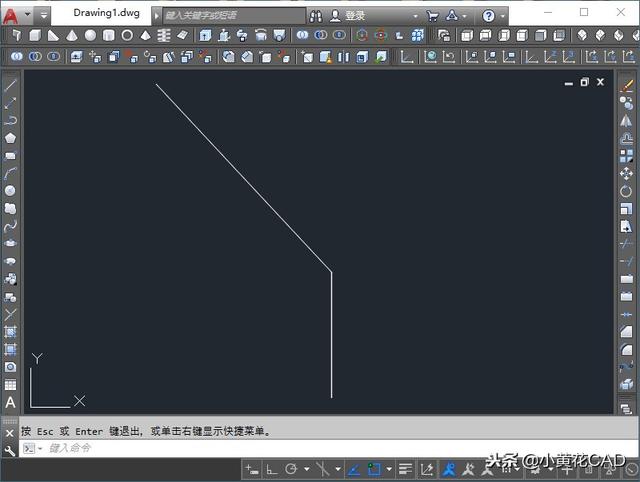

5，修剪、删除多余图形
6，外侧轮廓线往内偏移出壳厚，距离为2，并对两端封口（备份偏移出的轮廓线）

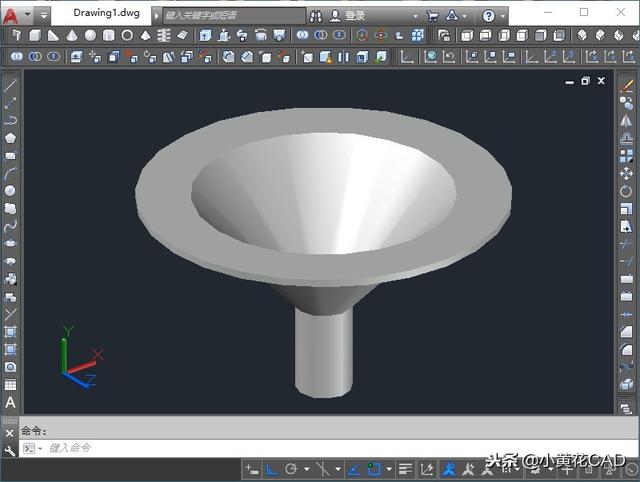

7，通过旋转，得到主体三维模型

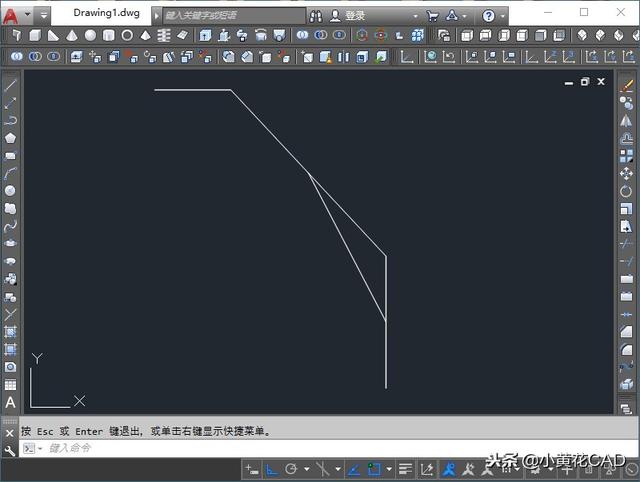

8，前视图，找的备份内测轮廓线，直线连接竖线和斜线的中点

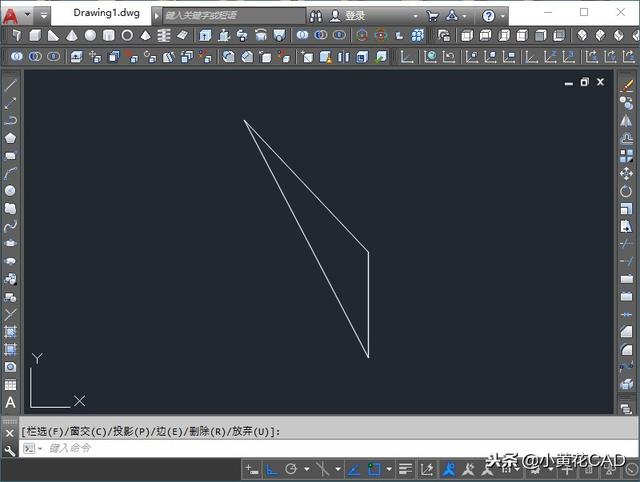

9，修剪掉多余图形

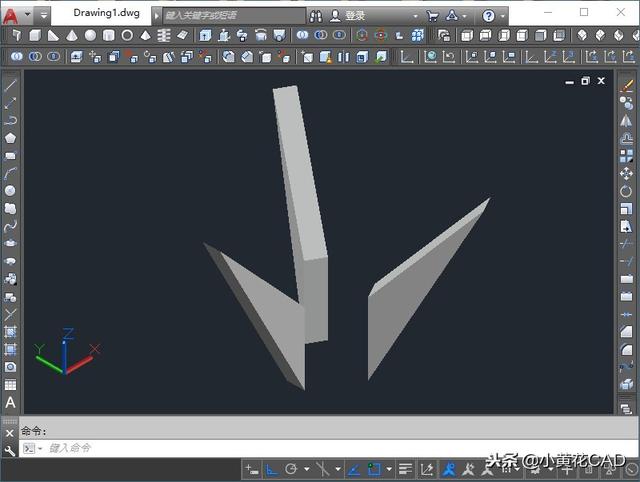

10，通过拉伸命令，得到三维部件
11，阵列出三份

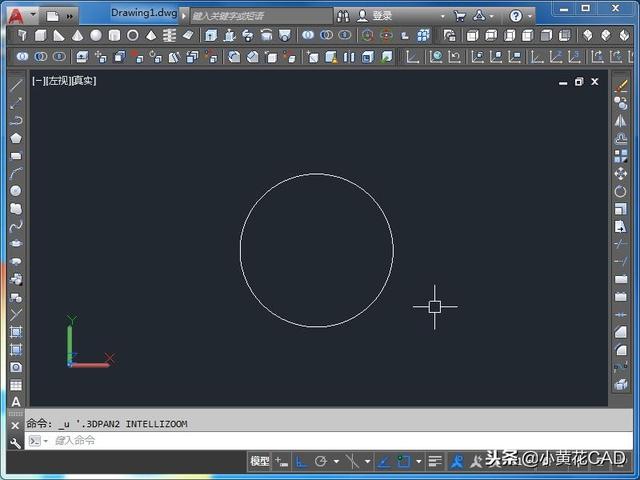

12，左视图，绘制一个直径8的圆
13，圆心往左，距离1为起点，绘制任意长度竖线；同理绘制右侧竖线

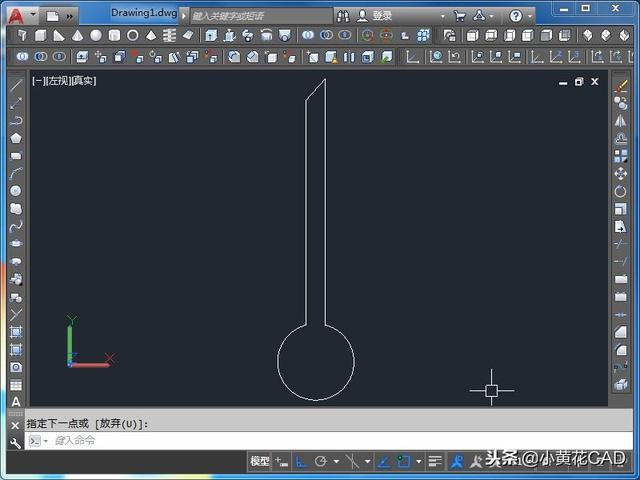

14，修剪多余图形，并对顶端封口
15，直径8的圆下象限点和备份外侧轮廓线定位
16，通过对齐命令，使轮廓线和备份轮廓线上133°斜线齐平
17，通过拉伸命令，得到部件三维实体模型
18，阵列出三份

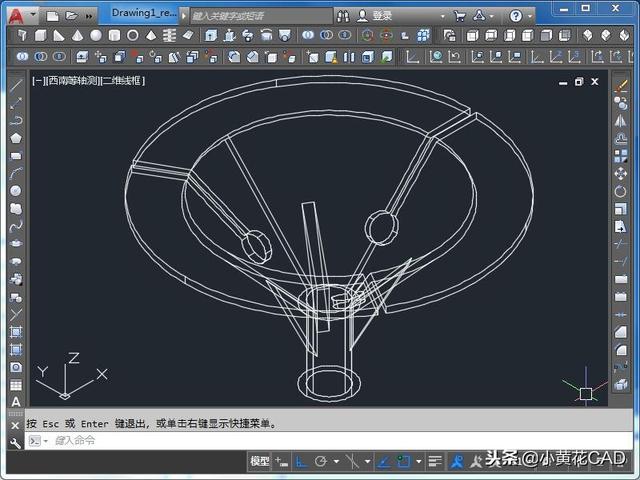

19，和主体进行定位

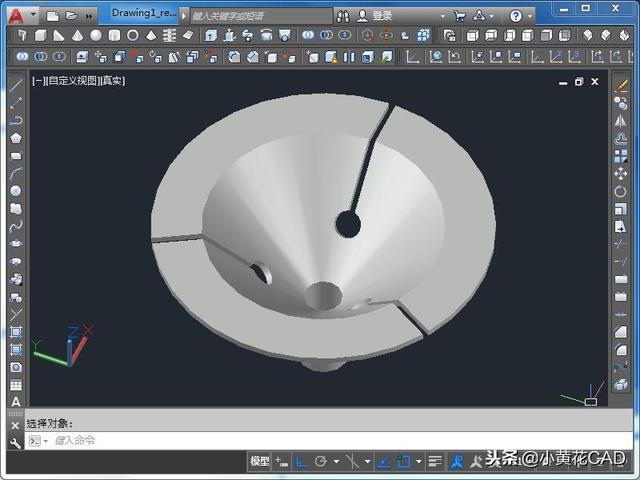

20，通过差集预算，得到切口造型
21，剩余部件进行定位合并

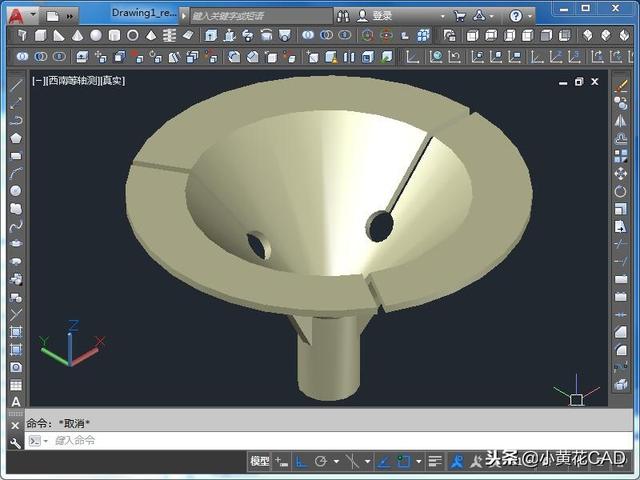

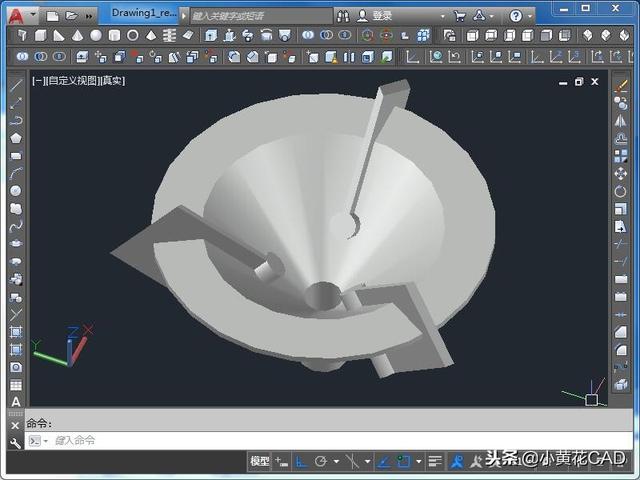

22，上色，完成绘制
