漏电保护器在TT系统中的典型接线方式

(1)三相和单相混合负荷

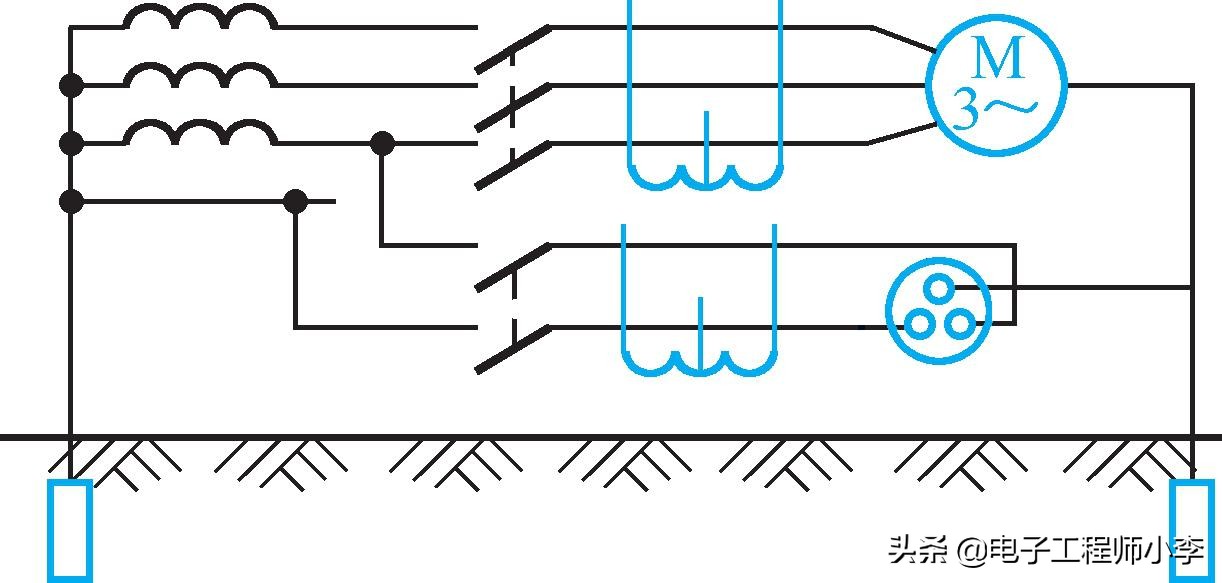

① 采用的漏电保护器类型是三极和二极，如图10-31所示。

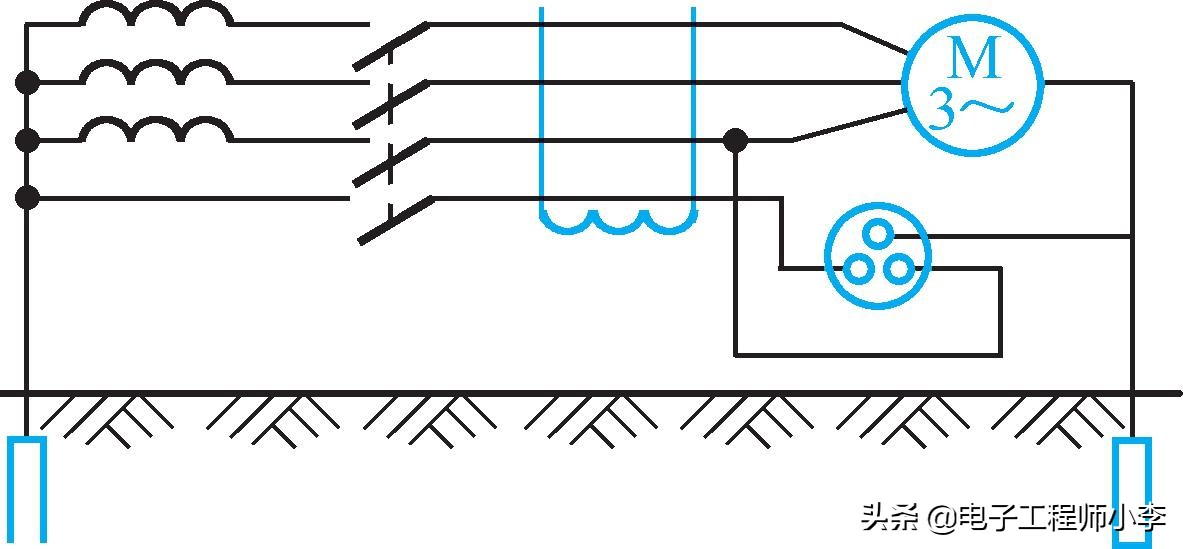

图10-31 三极和二极

② 采用的漏电保护器类型是四极，如图10-32所示。

图10-32 四极

(2)三相负荷

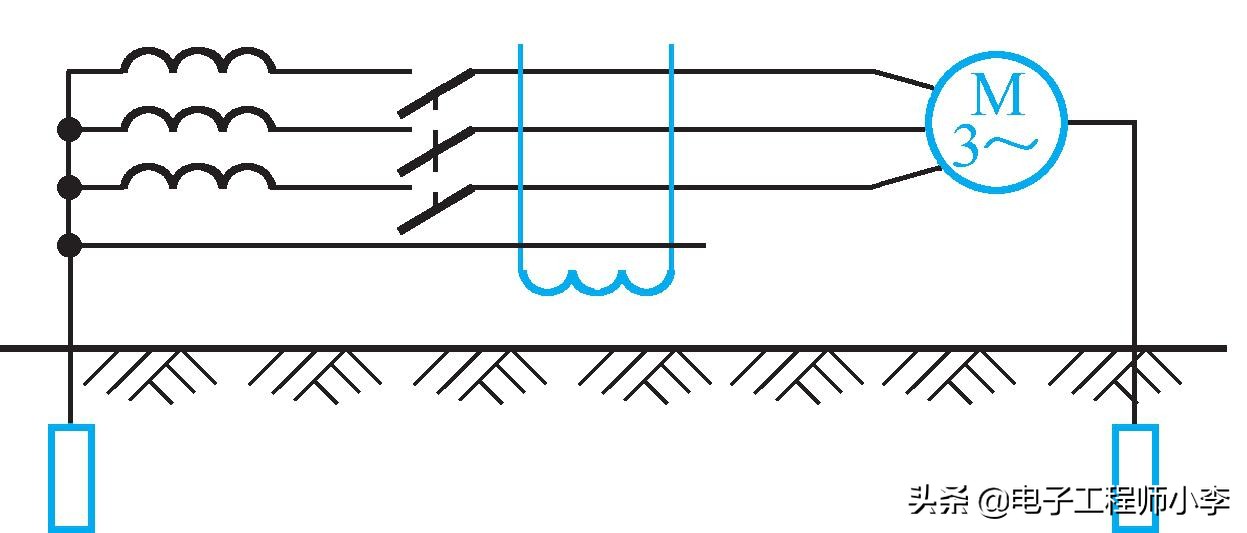

① 采用的漏电保护器类型是三极，如图10-33所示。

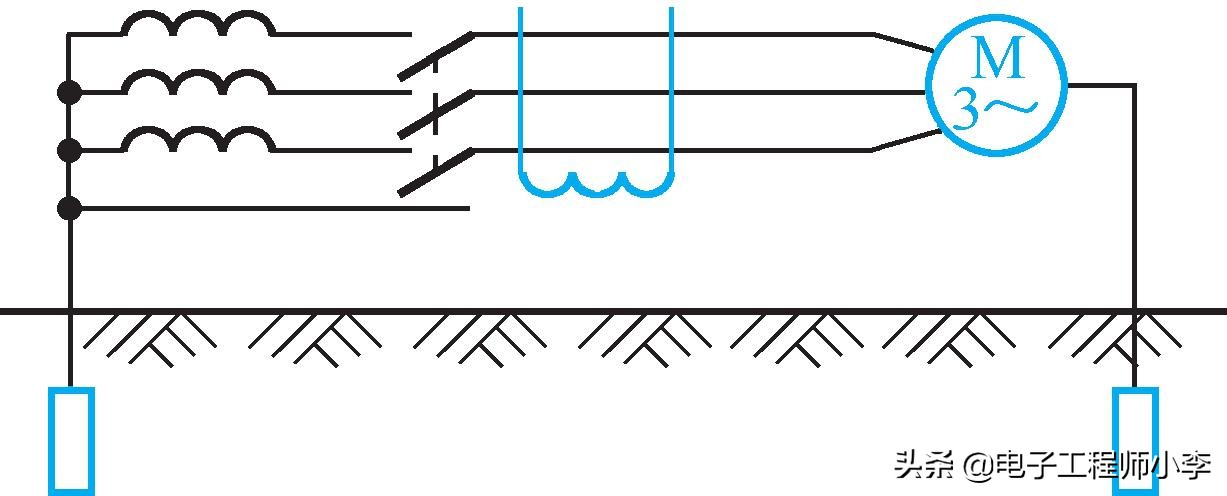

图10-33 三极

② 采用的漏电保护器类型是四极，如图10-34所示。

图10-34 四极

(3)单相负荷

① 采用的漏电保护器类型是二极，如图10-35所示。

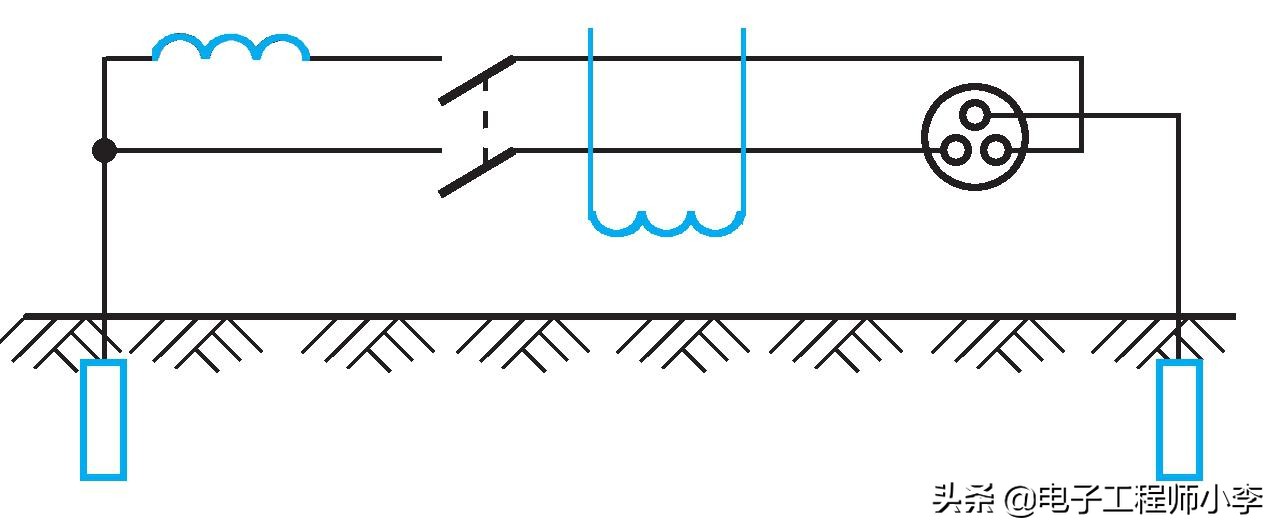

图10-35 二极

② 采用的漏电保护器类型是三极，如图10-36所示。

图10-36 三极

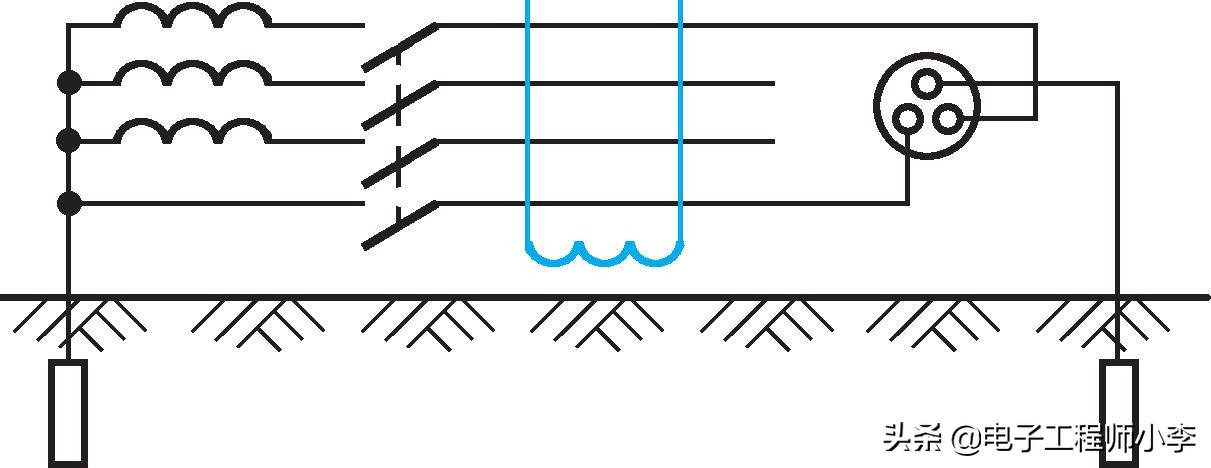

③ 采用的漏电保护器类型是四极，如图10-37所示。

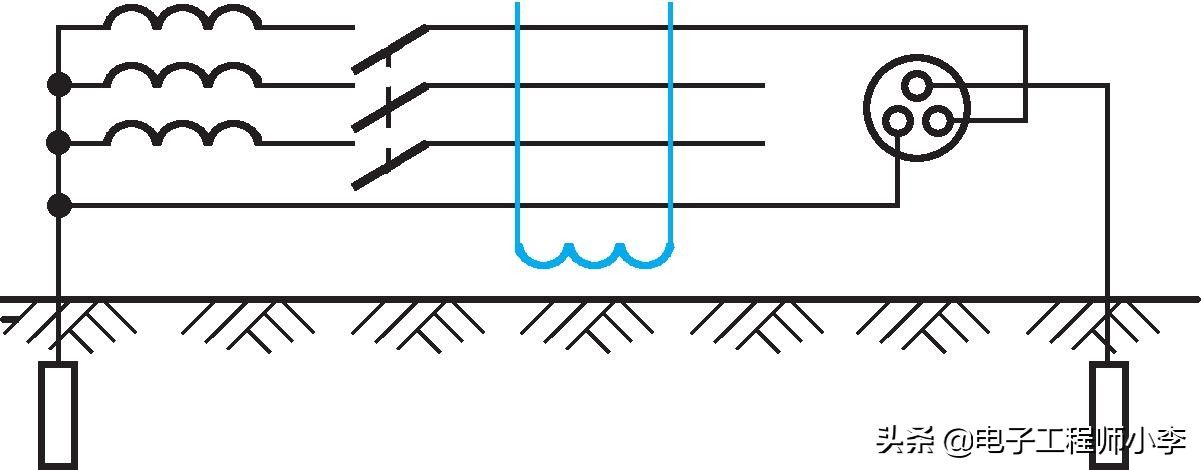

图10-37 四极

漏电保护器在TN系统中的典型接线方式

(1)TN-C三相和单相混合负荷

① 采用的漏电保护器类型是四极，如图10-38所示。

图10-38 四极

② 采用的漏电保护器类型是三极和二极，如图10-39所示。

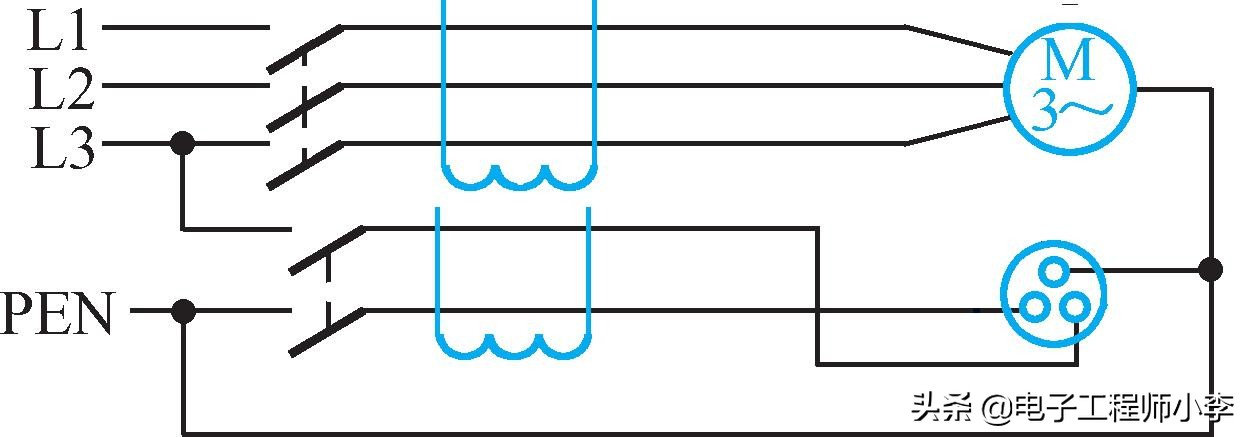

图10-39 三极和二极

(2)TN-S三相和单相混合负荷

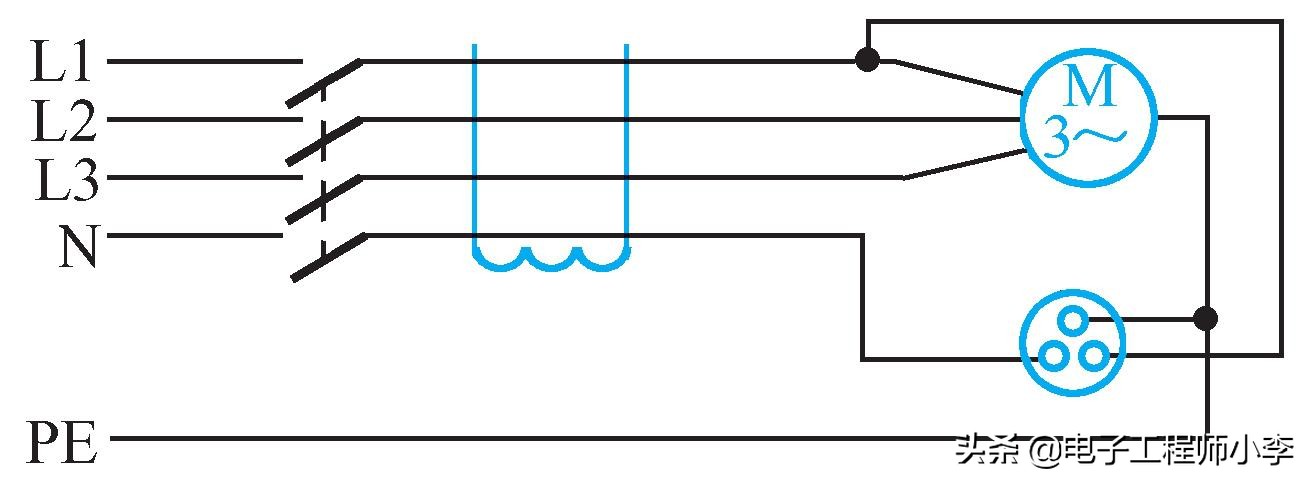

① 采用的漏电保护器类型是四极，如图10-40所示。

图10-40 四极

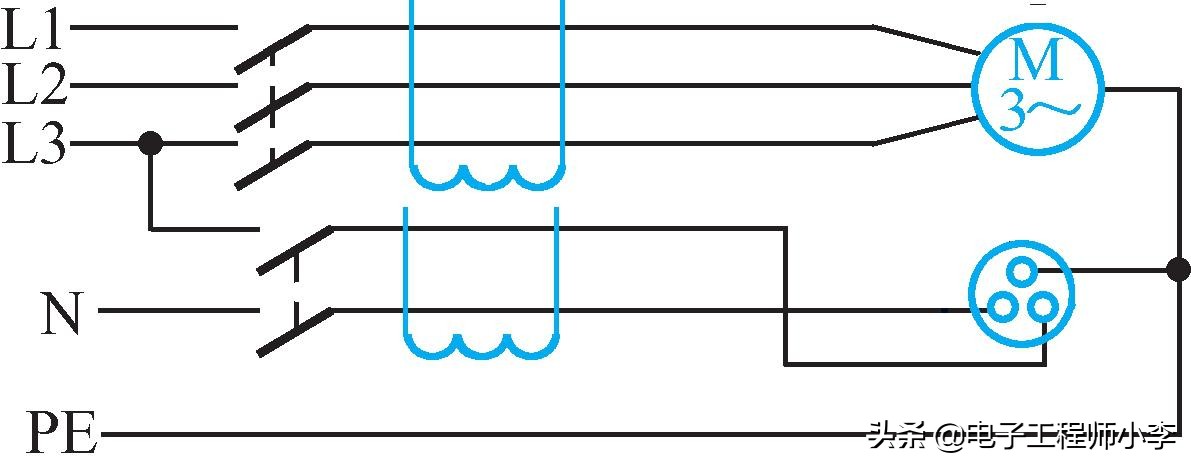

② 采用的漏电保护器类型是三极和二极，如图10-41所示。

图10-41 三极和二极

(3)TN-C三相动力负荷

① 采用的漏电保护器类型是三极，如图10-42所示。

图10-42 三极

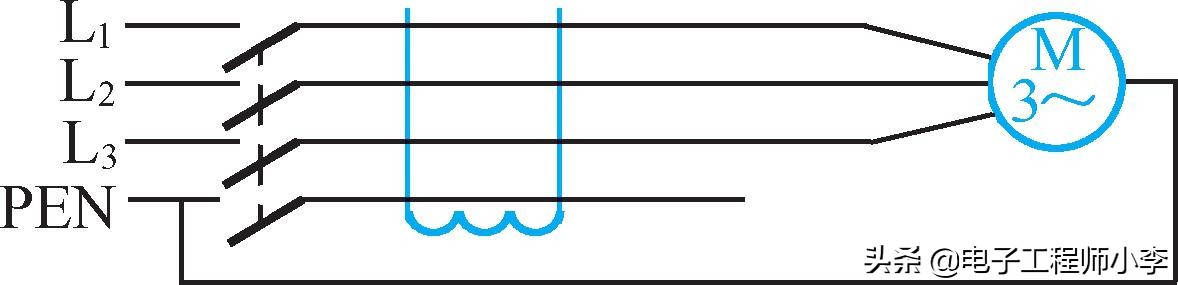

② 采用的漏电保护器类型是四极，如图10-43所示。

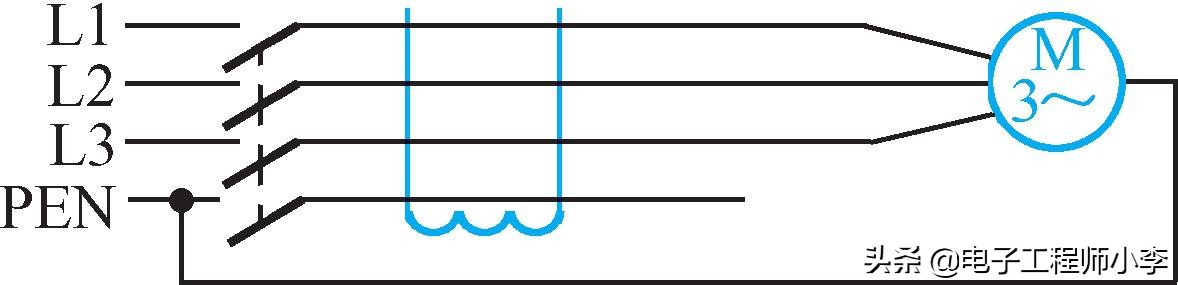

图10-43 四极

(4)TN-S三相动力负荷

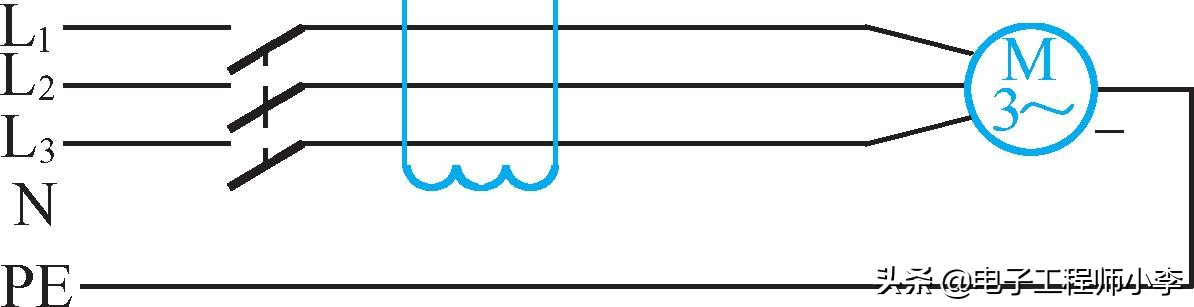

① 采用的漏电保护器类型是三极，如图10-44所示。

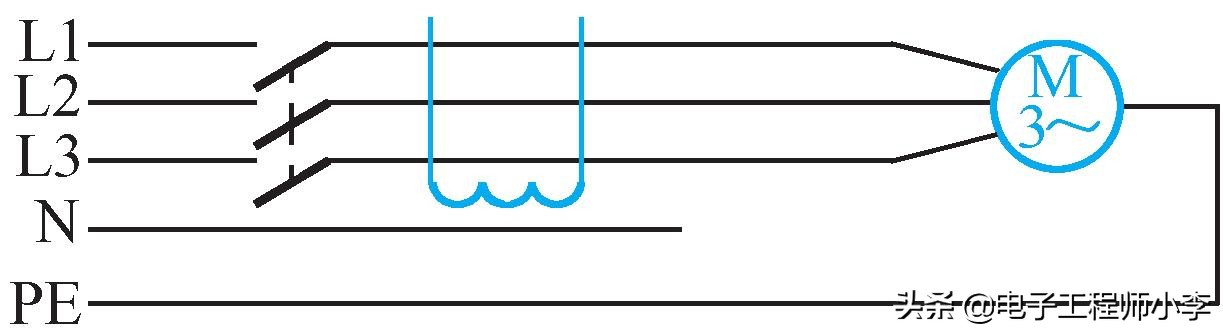

图10-44 三极

② 采用的漏电保护器类型是四极，如图10-45所示。

图10-45 四极

(5)TN-C单相负荷

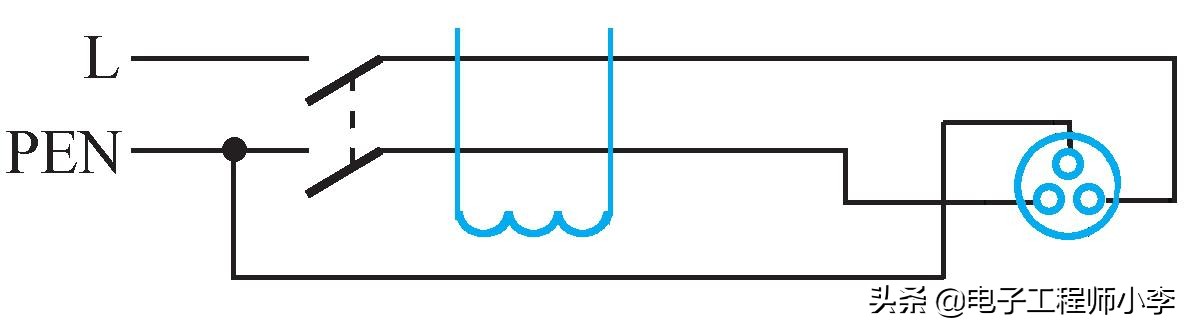

① 采用的漏电保护器类型是二极，如图10-46所示。

图10-46 二极

② 采用的漏电保护器类型是三极，如图10-47所示。

图10-47 三极

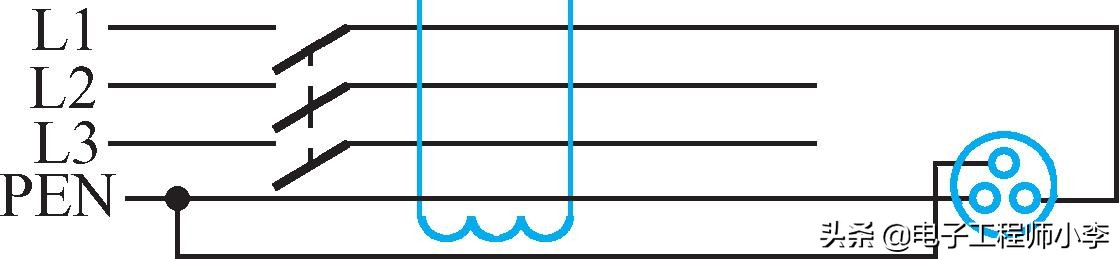

③ 采用的漏电保护器类型是四极，如图10-48所示。

图10-48 四极

(6)TN-S单相负荷

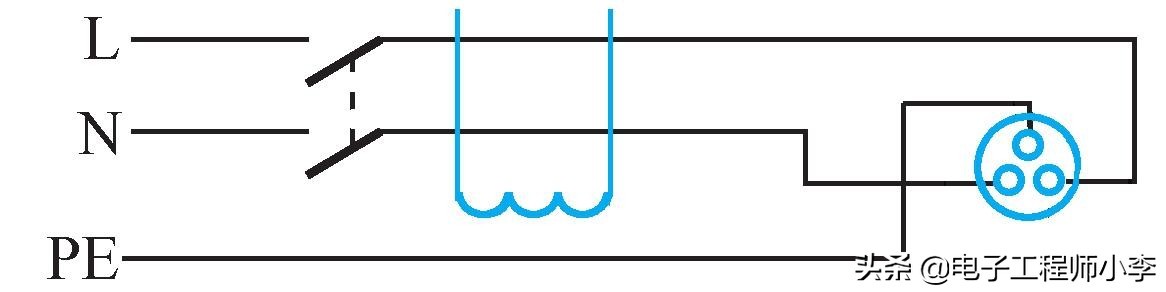

① 采用的漏电保护器类型是二极，如图10-49所示。

图10-49 二极

② 采用的漏电保护器类型是三极，如图10-50所示。

图10-50 三极

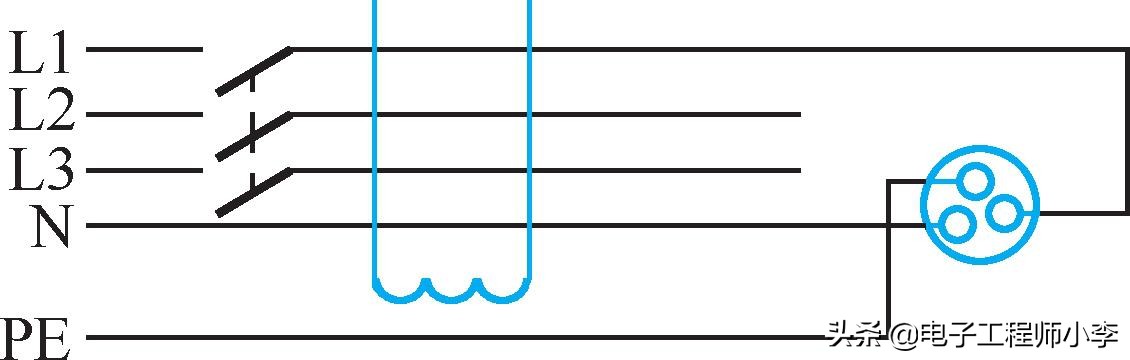

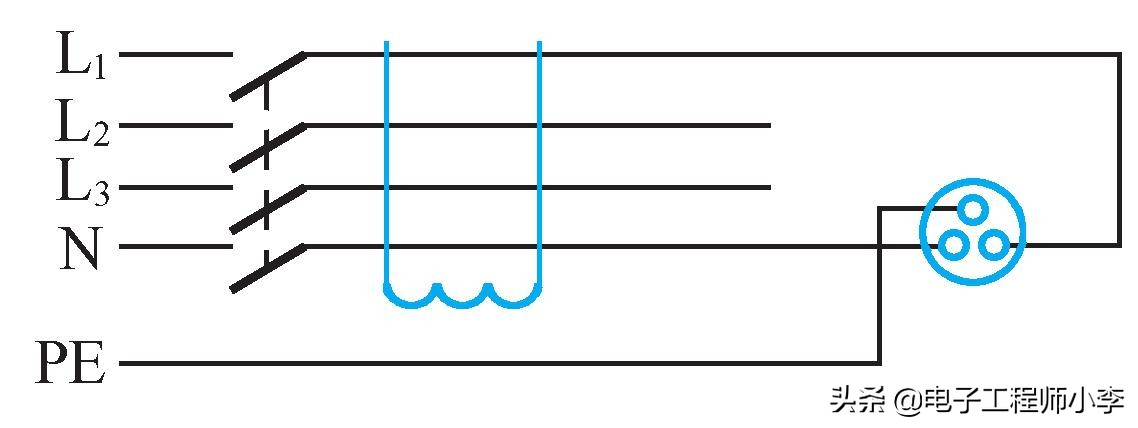

③ 采用的漏电保护器类型是四极，如图10-51所示。

图10-51 四极
