前不久三星官方推出了两款支持25W快充的移动电源，其中一款配两个USB-C接口并支持无线充电功能，充电头网此前已经对其进行了详细的拆解。另一款虽不支持无线充电，但设有1A1C两个快充接口，支持最大25W快充输出，无论是老款三星手机还是新款三星手机，均可完美兼容。
值得一提的是，这款25W移动电源采用纯铝合金材质外壳，便面阳极氧化和磨砂处理，外感和手感俱佳。10000mAh容量的配置让其拥有了轻薄的机身，十分便携。下面充电头网就对这款产品进行详细拆解，一起来看看其设计做工如何。
一、三星25W PD快充移动电源外观

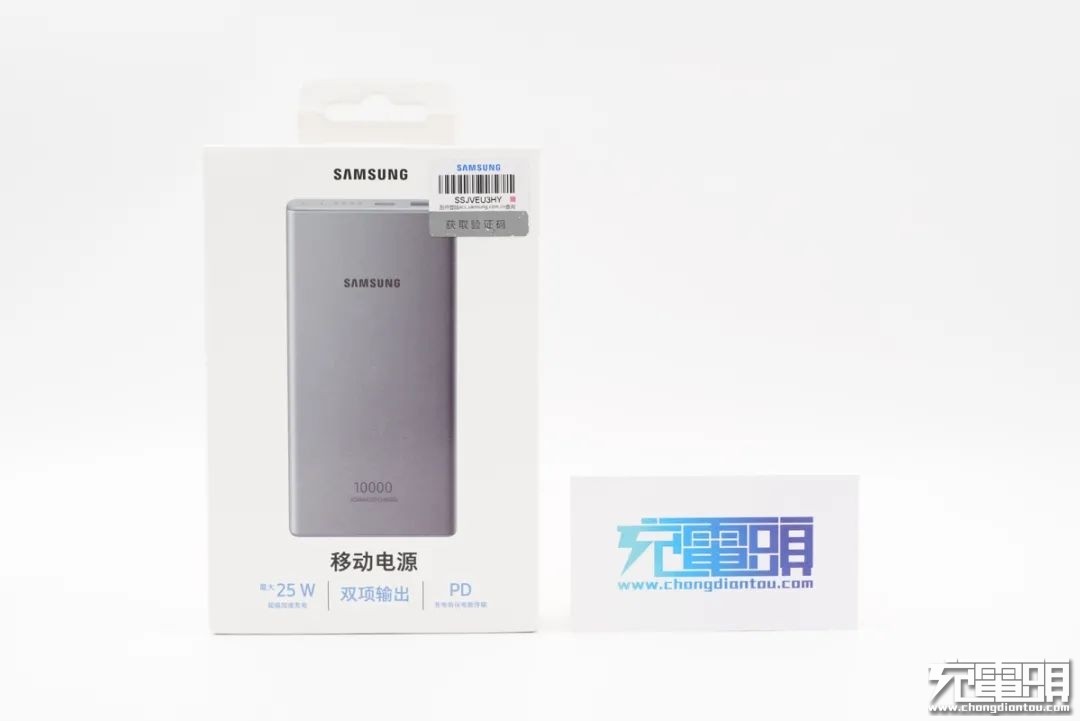

包装盒带有挂钩设计，正面印有产品外观图，上方是SAMSUNG品牌和防伪贴纸。
下方是最大25W、双项输出和PD快充三大特性信息。

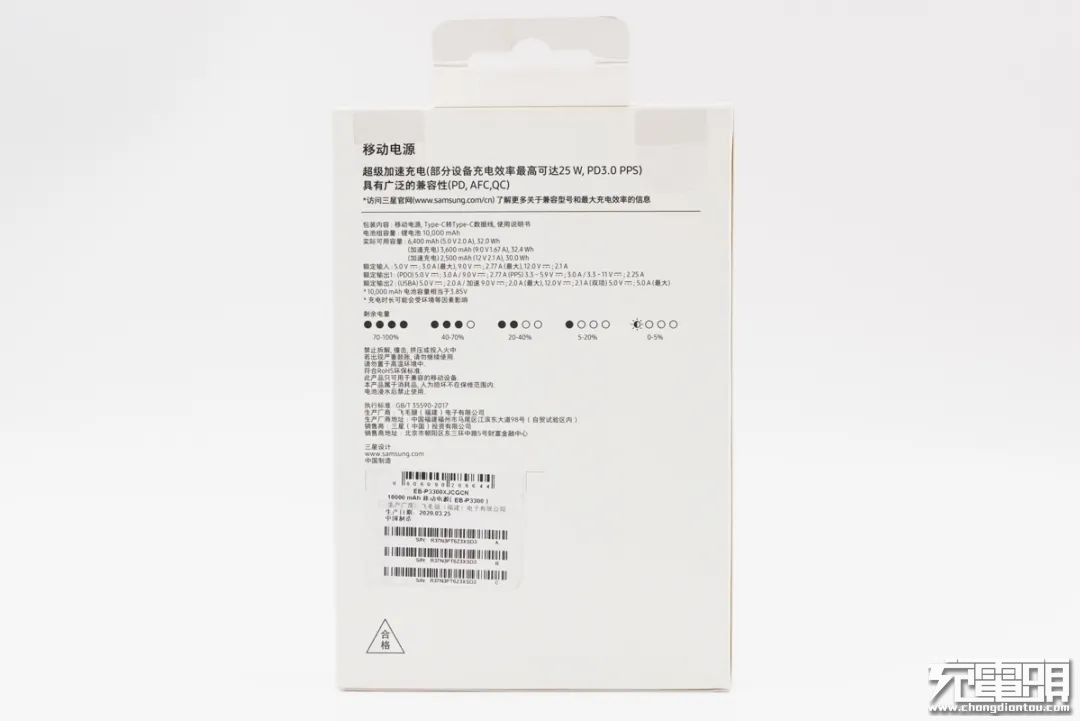

背面是产品的一些参数信息和电量显示图。

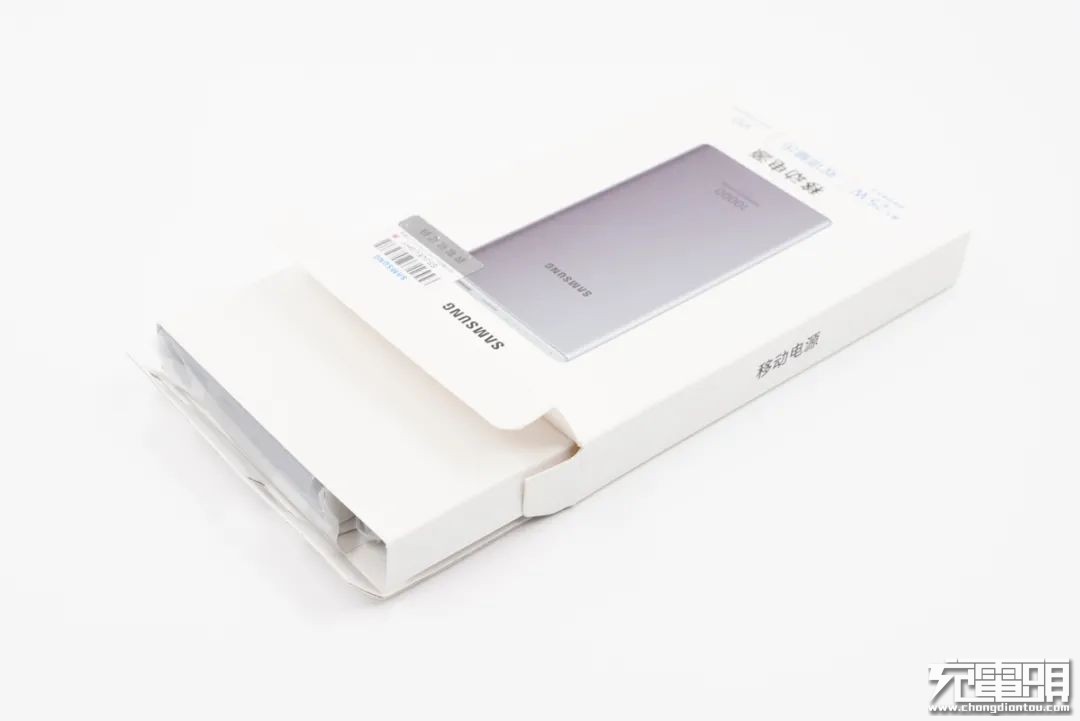

打开包装盒，里面装着移动电源和附带的数据线，并且都使用塑料袋包装，防刮防尘。

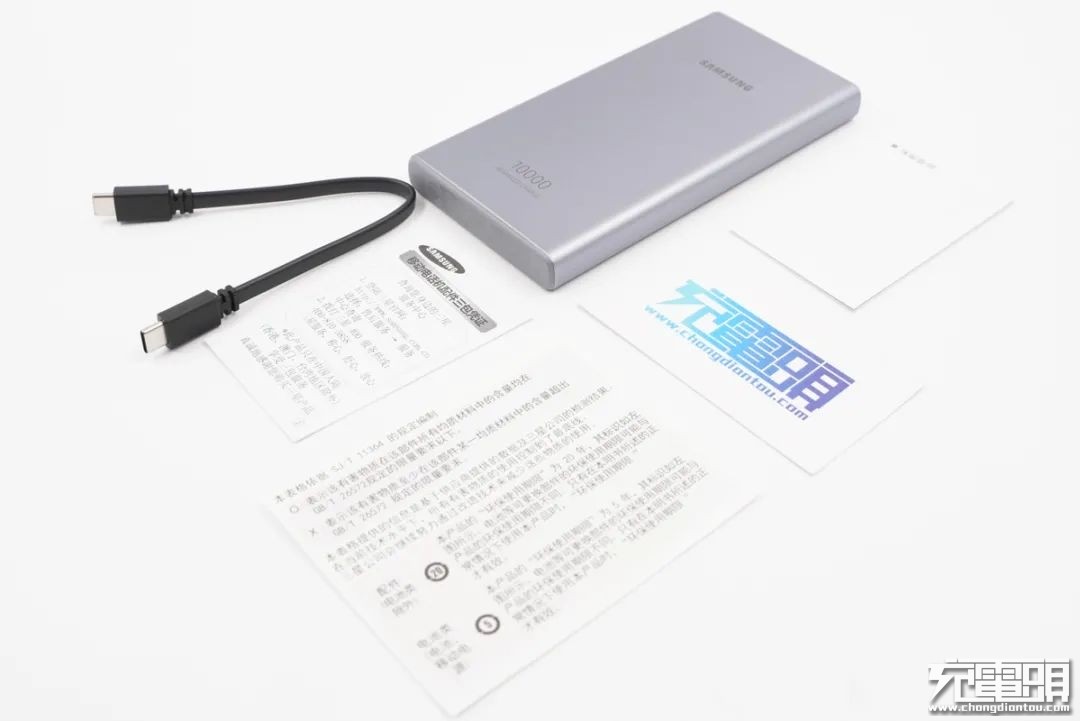

包装内含移动电源、双USB-C数据线、三包凭证还有有毒物品表。

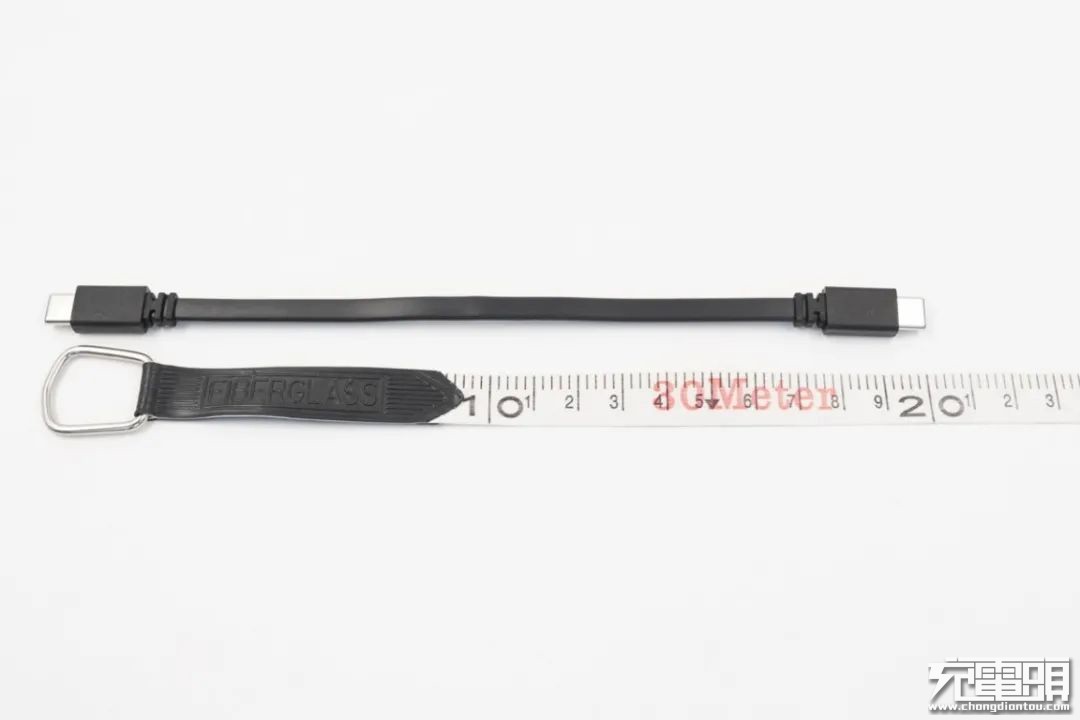

CC线长度约为20cm，出门使用更方便。

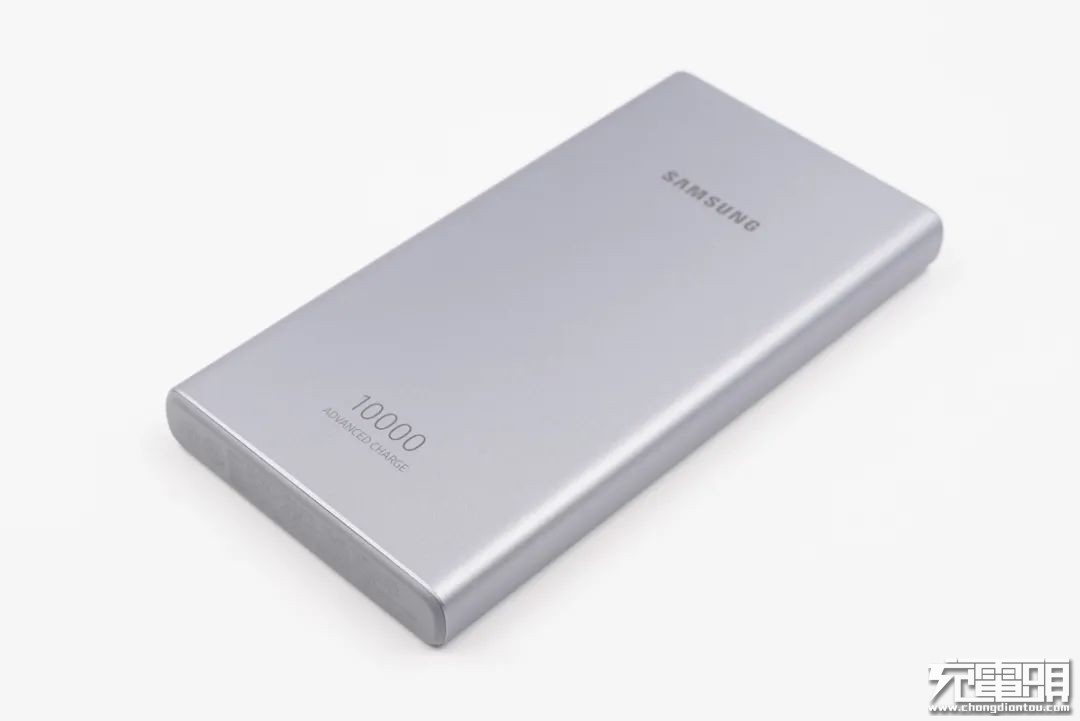

移动电源整体呈现银灰色，铝合金金属机身壳表面喷砂处理，两侧棱边圆润，做工精细。产品机身扁平，和手机一起拿在手里也不会有太大的压力。

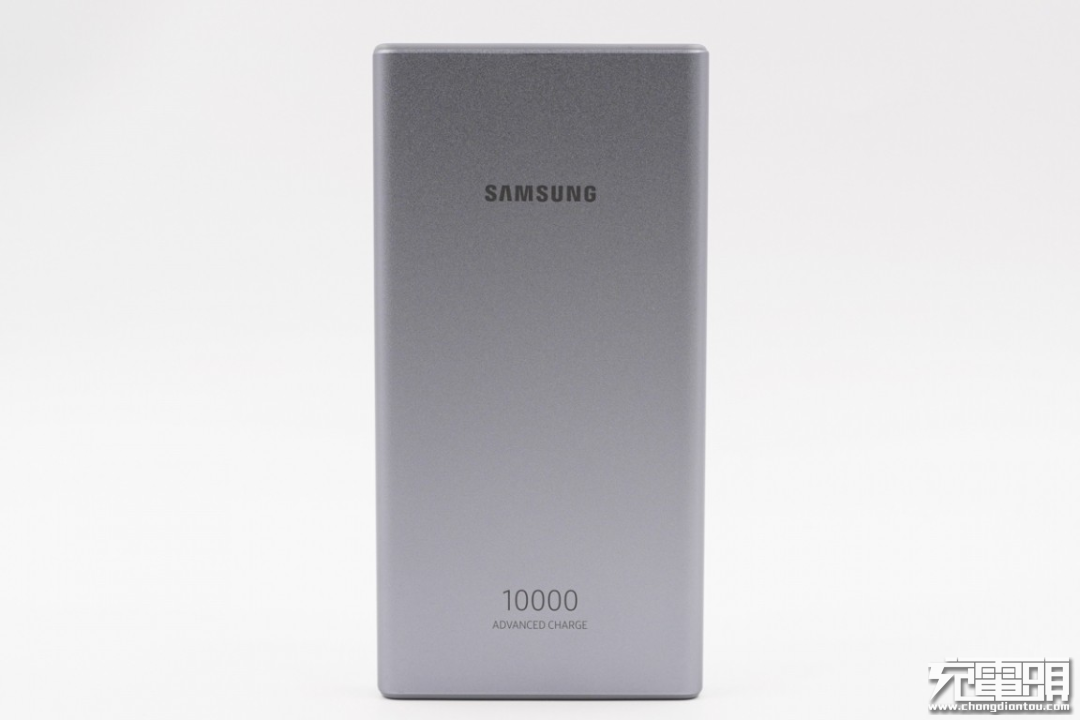

机身正面带有SAMSUNG品牌Logo和10000mAh的电池容量。
铝合金外壳边缘处做了倒角喷砂处理，和塑胶外壳的交界处过渡得非常自然。

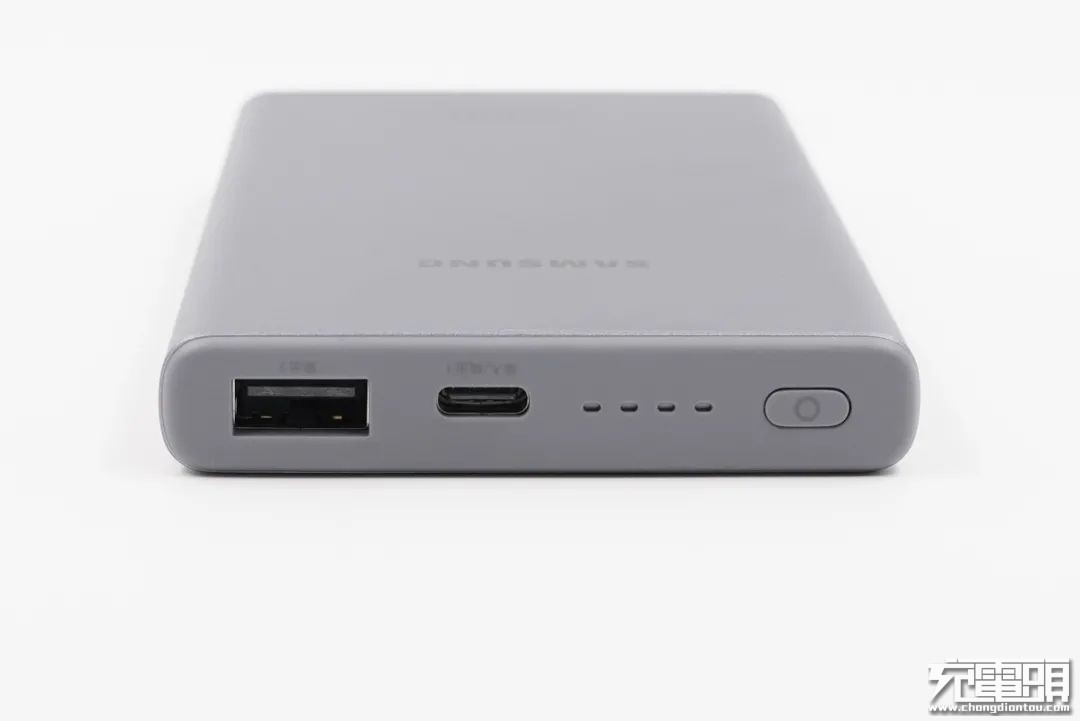

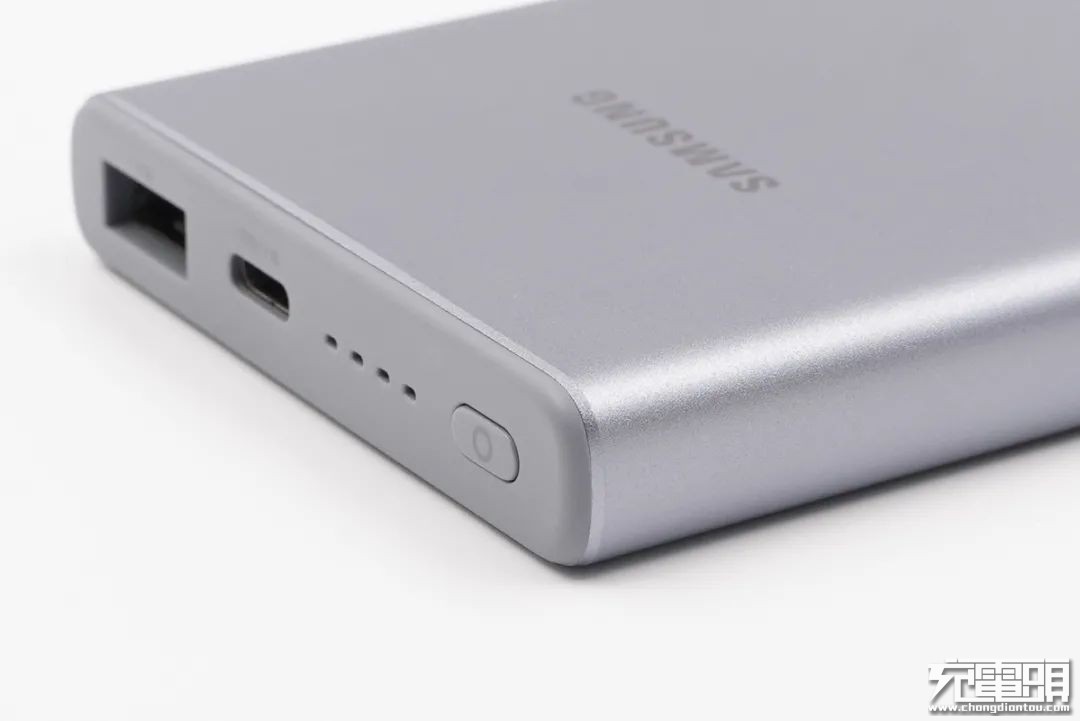

移动电源顶部设有电源键，四颗电量指示灯、USB-C双向快充口和USB-A输出接口。

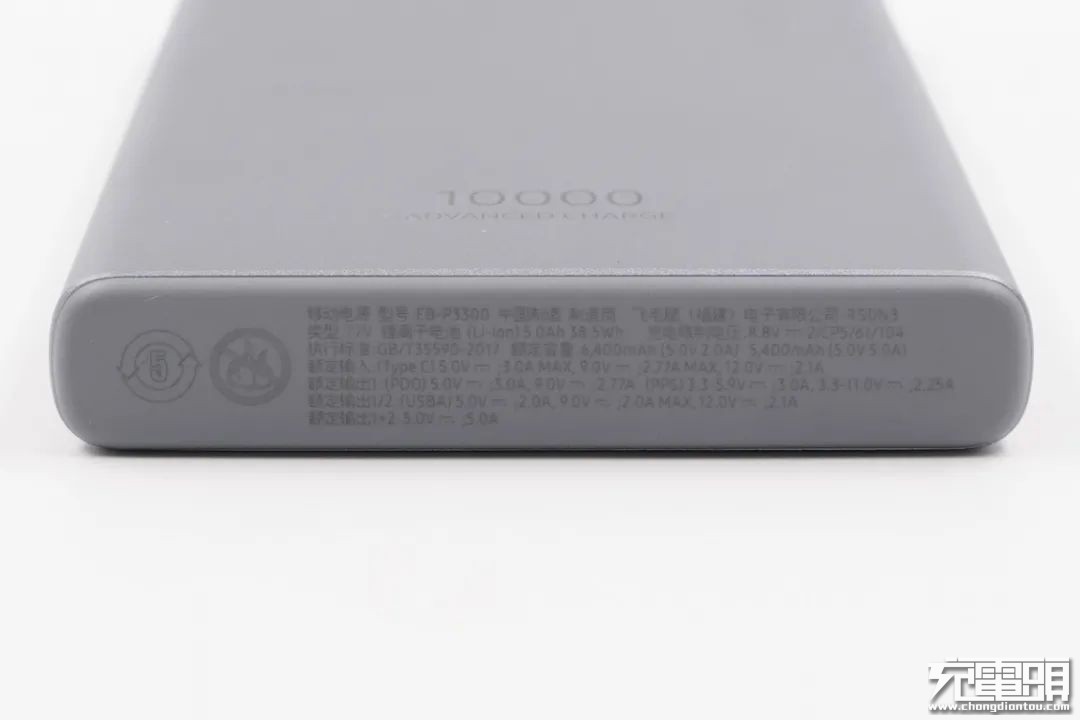

底部塑胶外壳上标注有移动电源的参数信息
型号：EB-3300
类型：7.7V
锂离子电池：5.0Ah 38.5Wh
充电限制电压：8.8V
额定容量：6400mAh（5V 2A）5400mAh（5V 5A）
额定输入：5V 3A、9V 2.77A、12V 2.1A
额定输出：（PDO）5V 3A、9V 2.77A，（PPS）3.3-5.9V 3A、3.3-11V 2.25A
额定输出1/2：（USB-A）5V 2A、9V 2A、12V 2.1A
额定输出1+2：5V 5A
制造商：飞毛腿（福建）电子有限公司

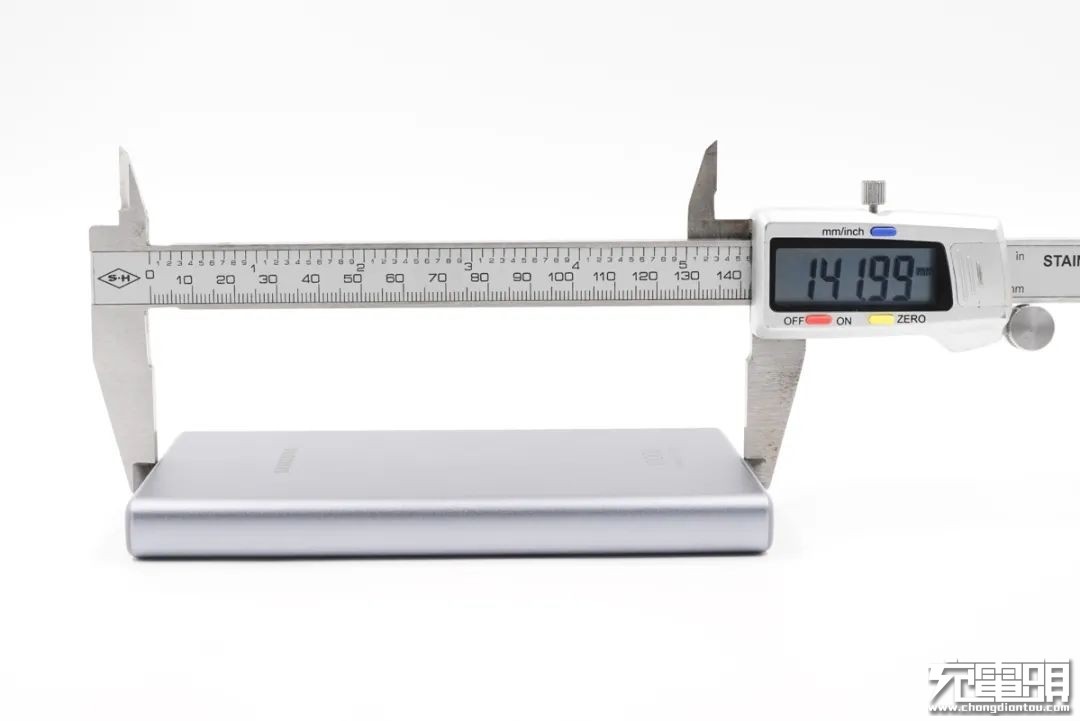

使用卡尺测得移动电源的长度为141.99mm。

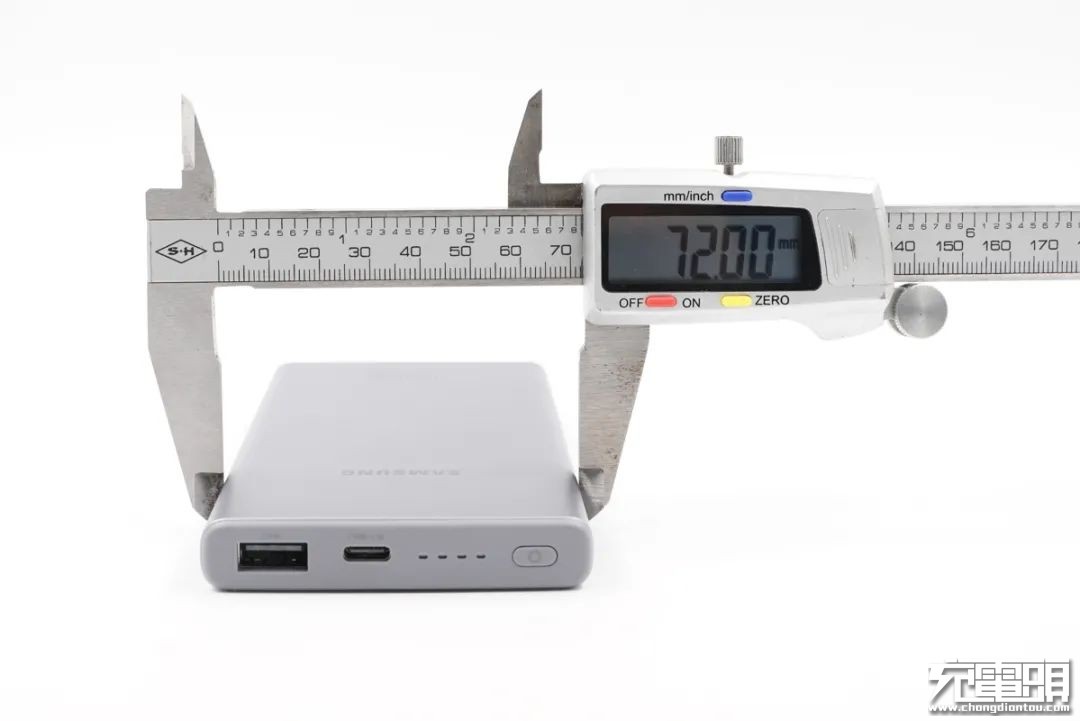

宽度约为72mm。
厚度为14.05mm。

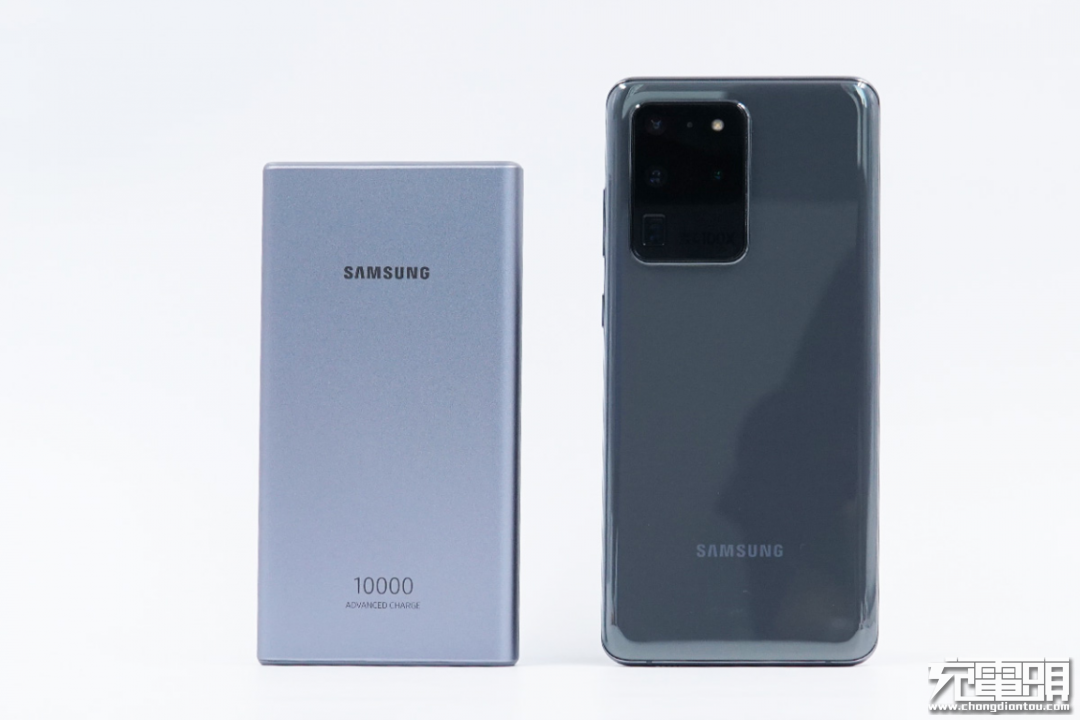

和三星S20 ultra放在一起直观一览，移动电源要要矮一些。
移动电源的净重约为237g。

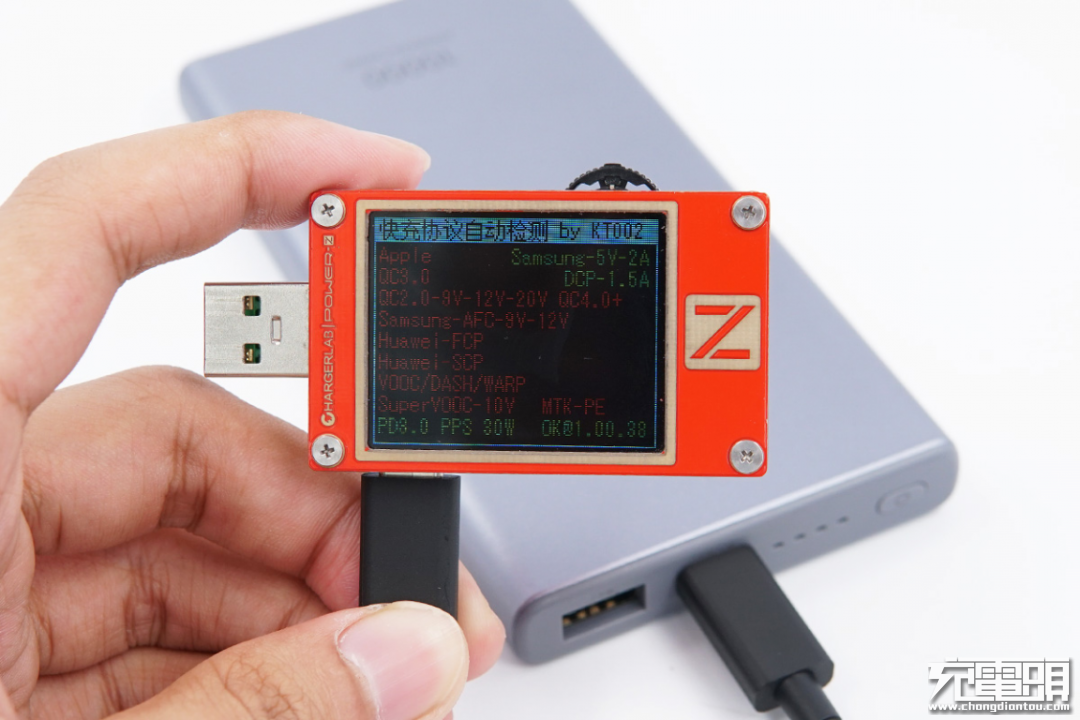

使用ChargerLAB Power-Z KT002检测USB-A接口的输出协议，显示支持Samsung 5V/2A、DCP和QC2.0协议。
另外使用KT002检测USB-C接口的输出协议，显示支持Samsung 5V/2A和DCP协议。

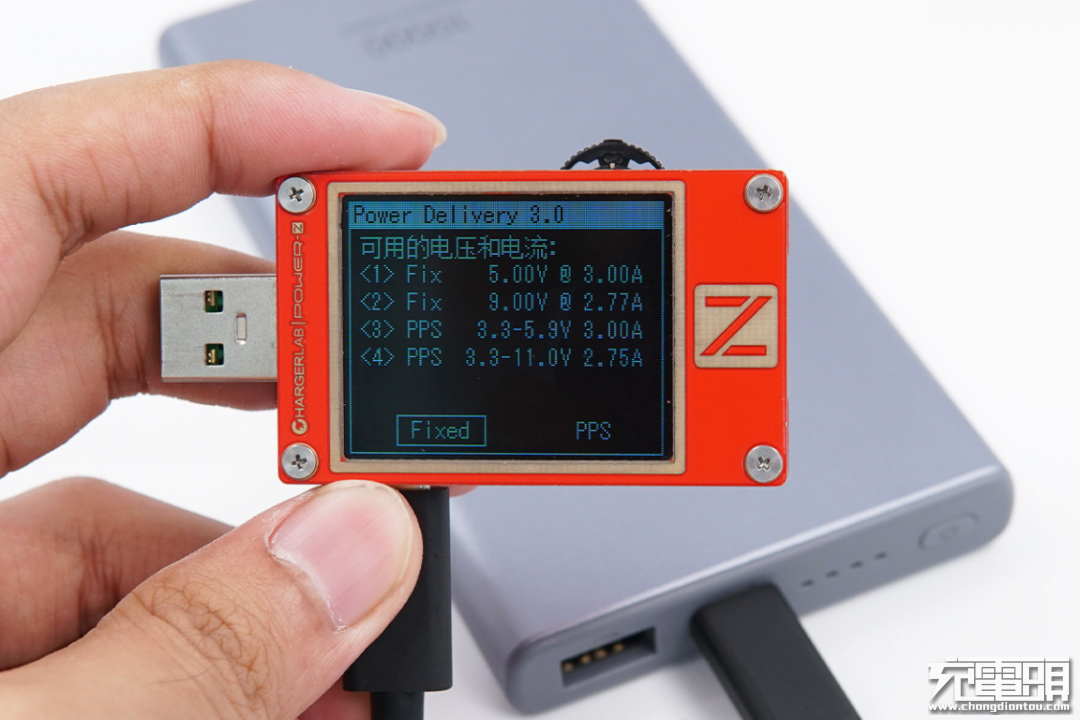

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V2.77A两个固定电压档位以及3.3-5.9V/3A和3.3-11V/2.75A两组PPS档位。

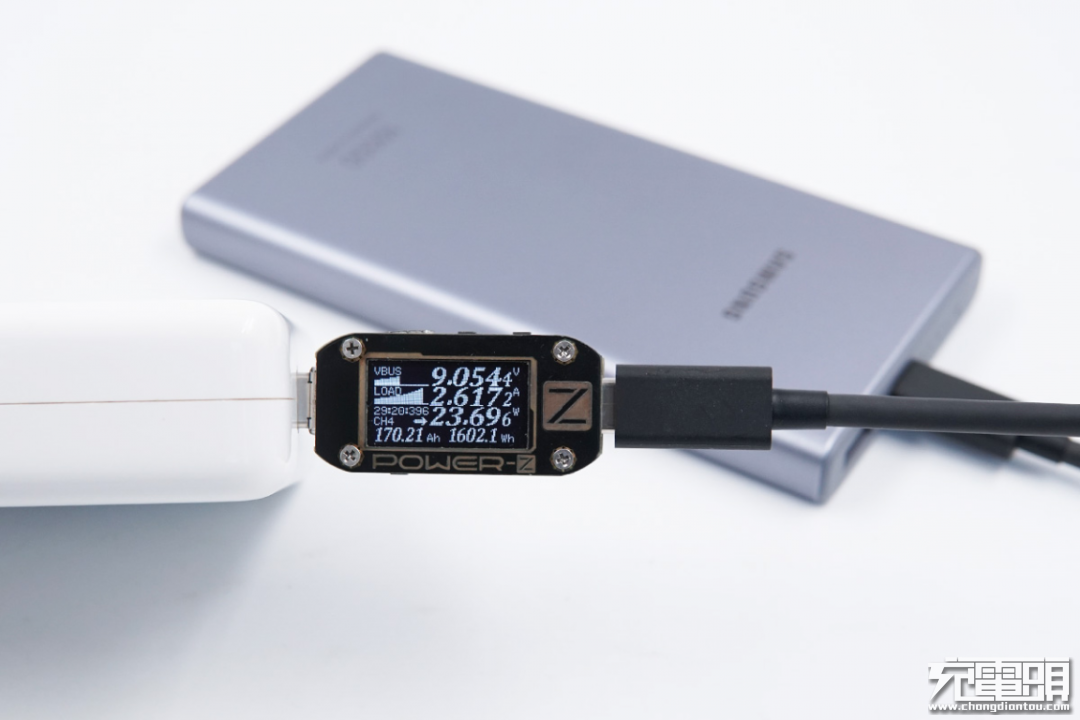

使用PD充电器为这款移动电源充电，充电电压9.05V，电流2.61A，输入功率23.69W，成功握手9V电压档位，开启PD快充输入模式。
三星S20 ultra支持PPS/AFC/PD快充协议，使用这款移动电源的USB-C口为三星S20 ultra充电，充电电压8.96V，电流2.7A，输出功率24.28W，成功握手PPS快充。
二、三星25W PD快充移动电源拆解

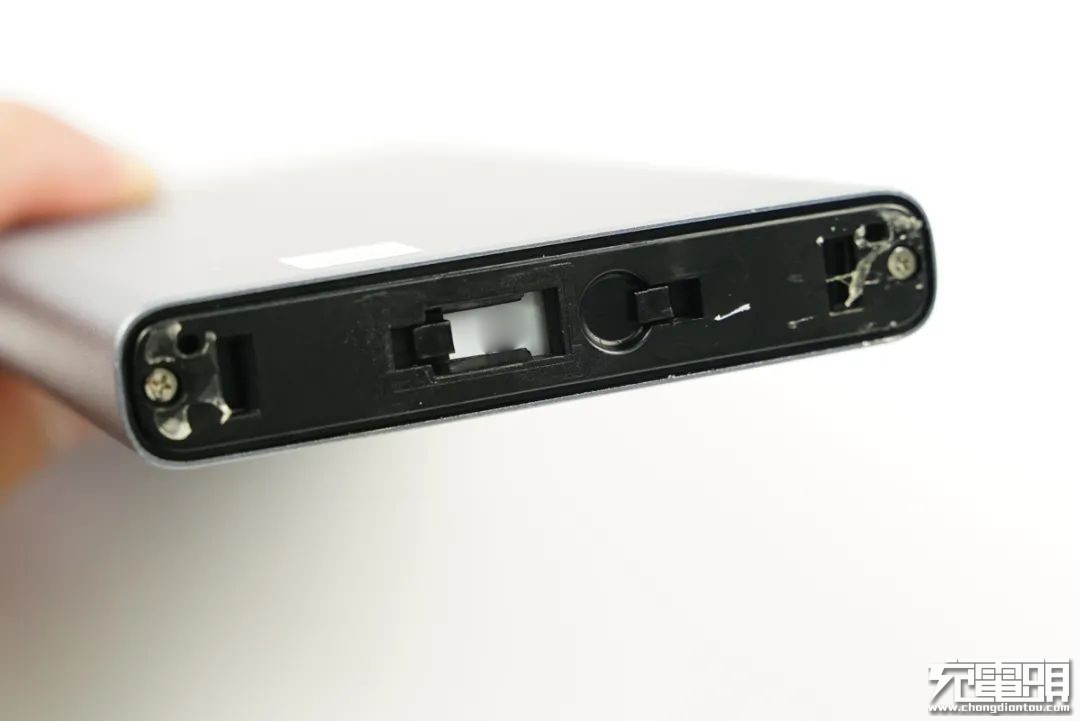

将底部外壳拆开，两侧有螺丝拧紧固定。

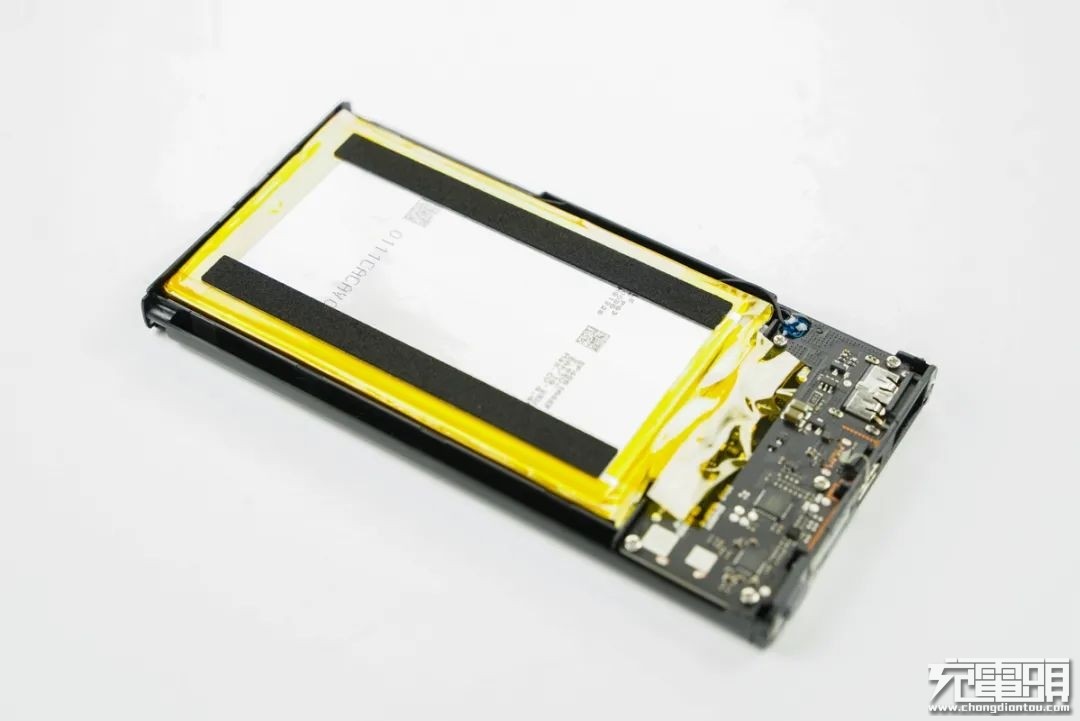

内部使用塑料支撑框架来绝缘保护电芯和PCB板，电芯上还贴有泡棉胶缓冲支撑。

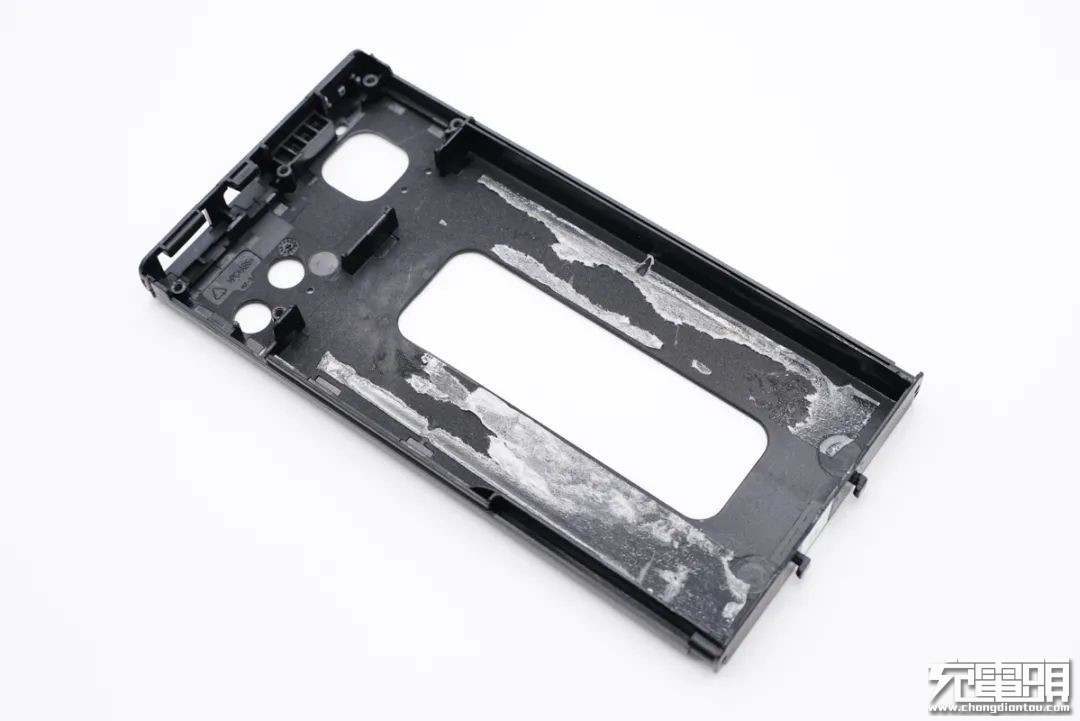

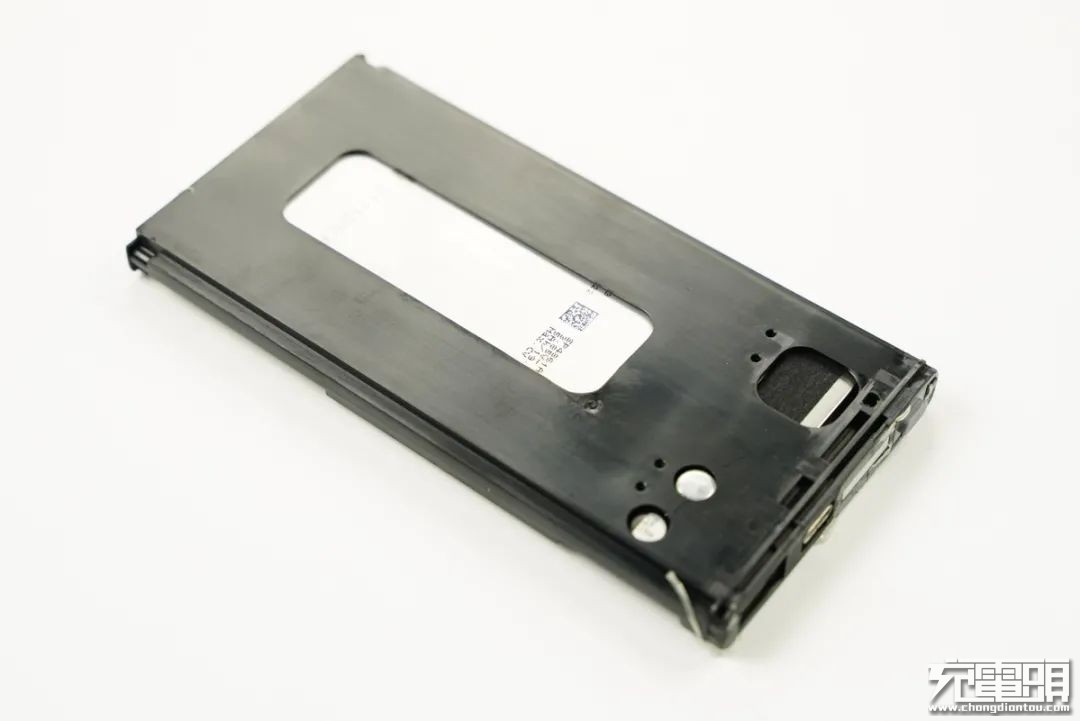

塑料支撑框架背面镂空设计，避免积热。
塑料框架上设有隔离板和LED灯隔离槽等，电芯所在区域贴有双面胶固定。
PCB板正面一览，电容打胶加固，右侧升降压电路区域设有屏蔽罩。

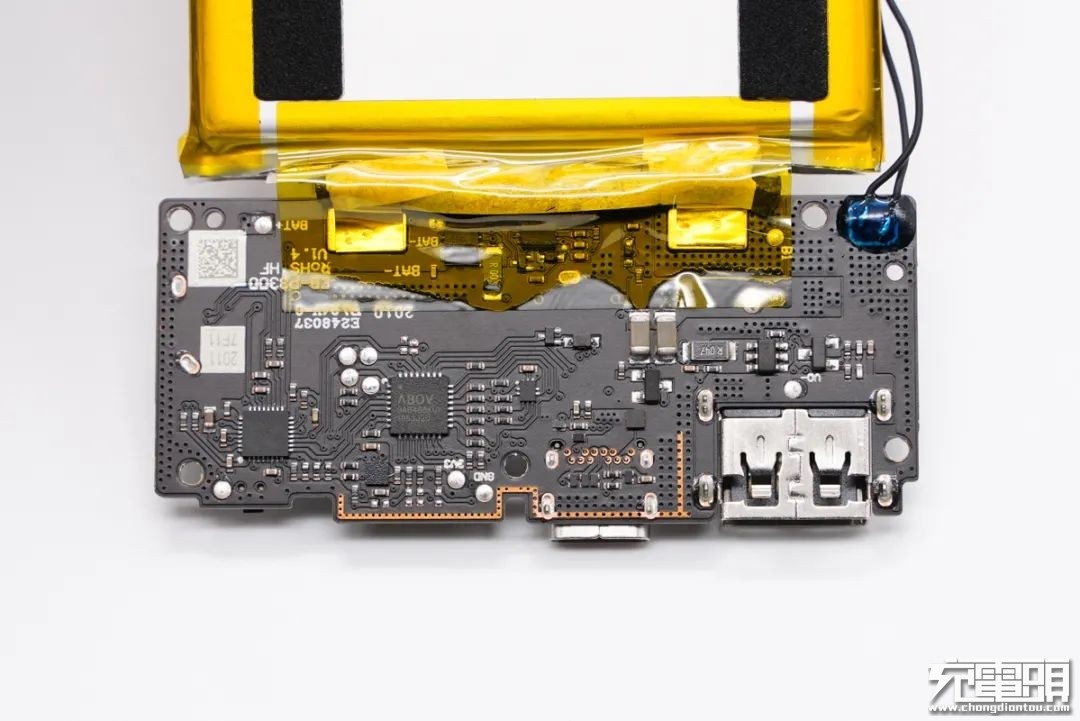

PCB板背面一览，多处地方做了过孔设计，电芯和电路板连接处粘贴绝缘胶带，热敏电阻焊盘涂胶加固。
经过对PCB板正背面电路观察发现，三星10000mAh 25W PD快充移动电源内部两片电芯串联，由电源管理芯片控制，通过双向升降压转换电压实现USB口充放电。下面我们从输入端开始一一了解各元器件的信息。

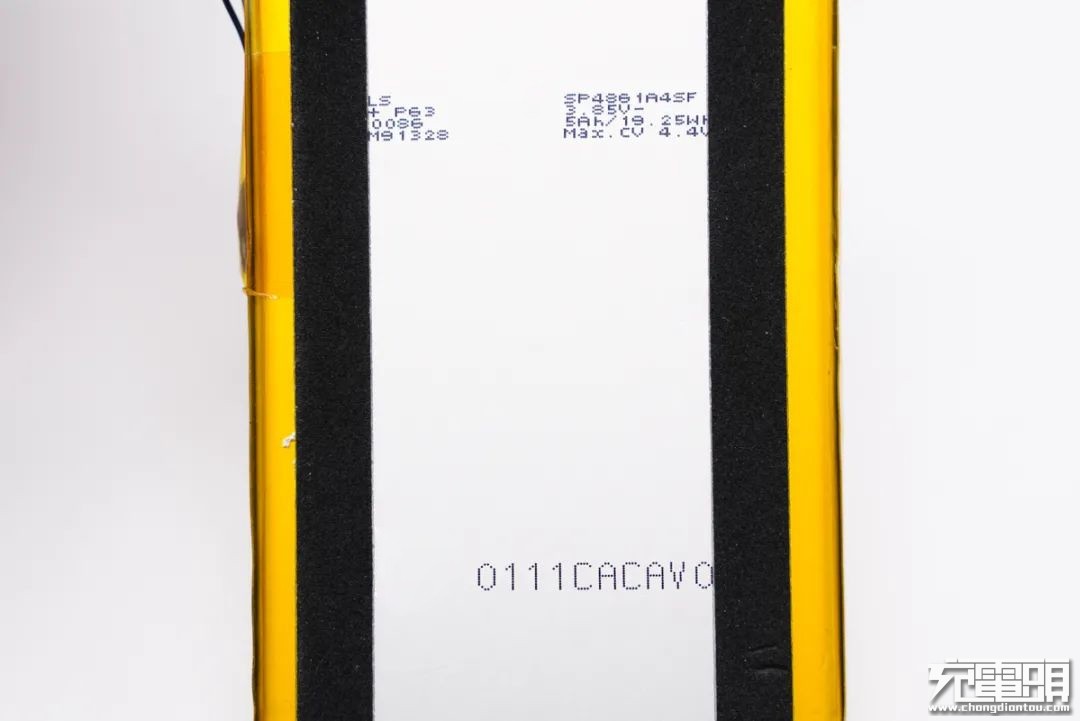

力神电芯特写，规格为3.85V，5Ah/19.25Wh，充电限制电压4.4V。

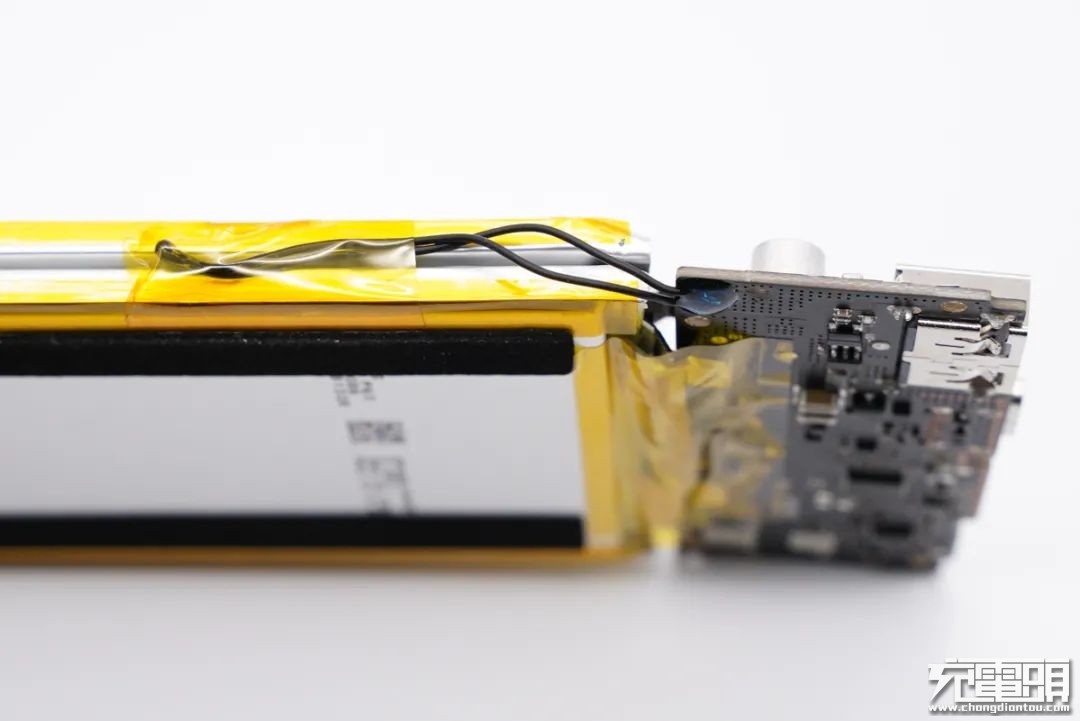

两块电芯之间设有热敏电阻进行温度监测。

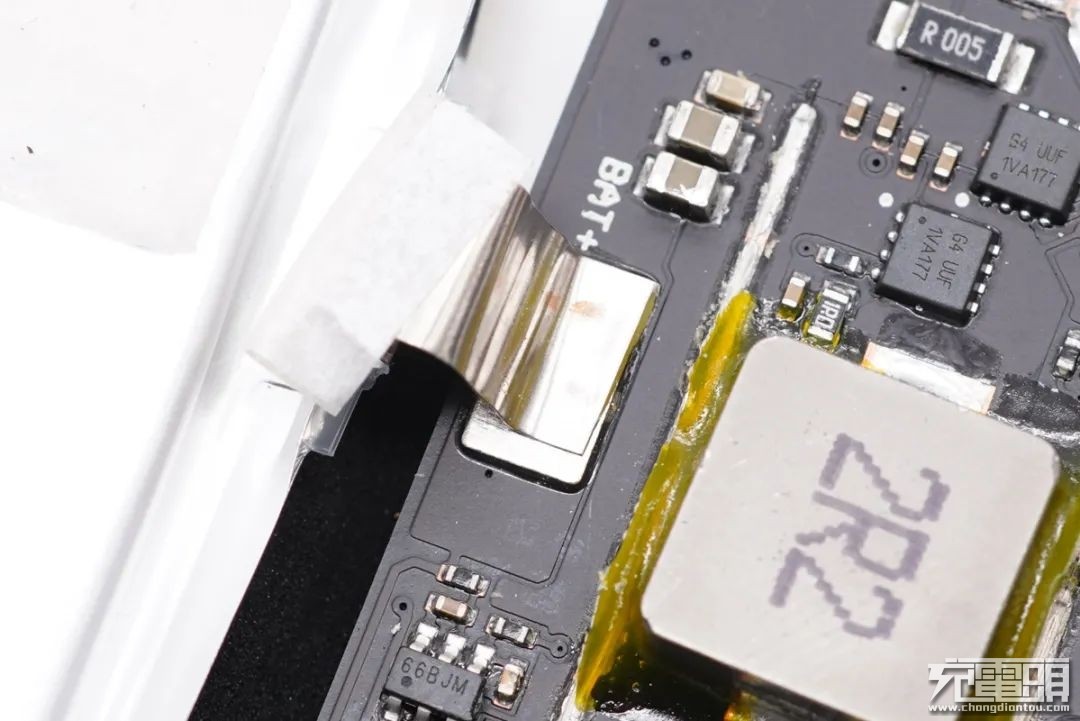

镍片焊接处特写。
丝印66BJM的电池保护IC。

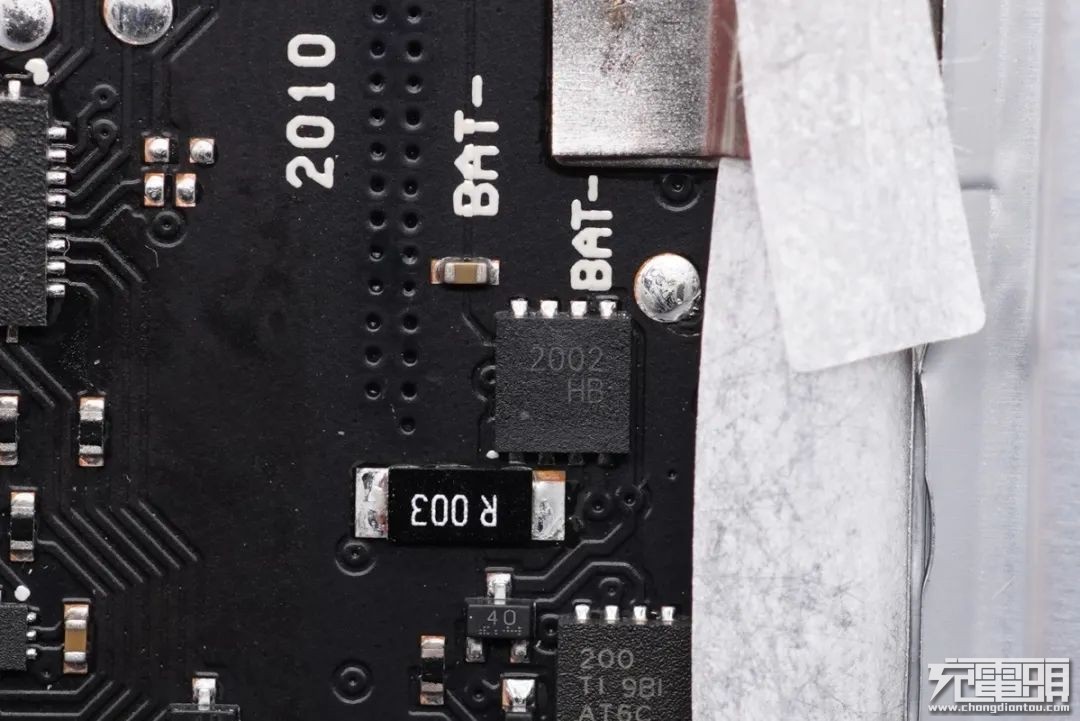

丝印2002的电池保护管，双NMOS。

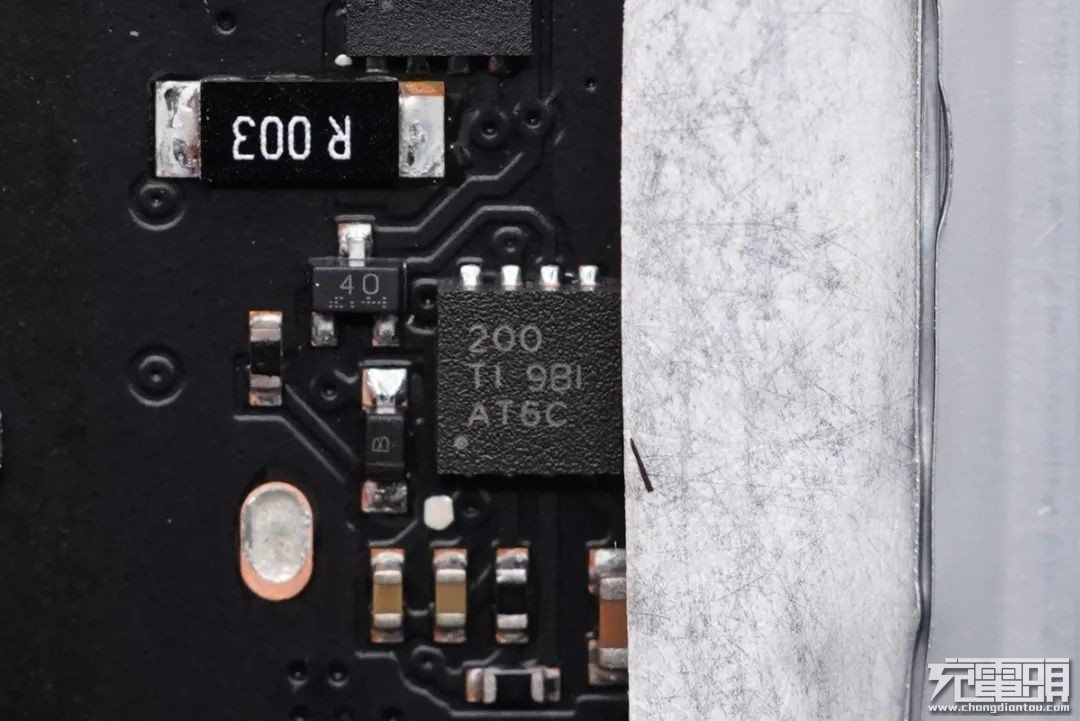

TI BQ29200 2串锂电池平衡IC，并且具有过压保护功能，用于移动电源内2串电池的均衡功能。

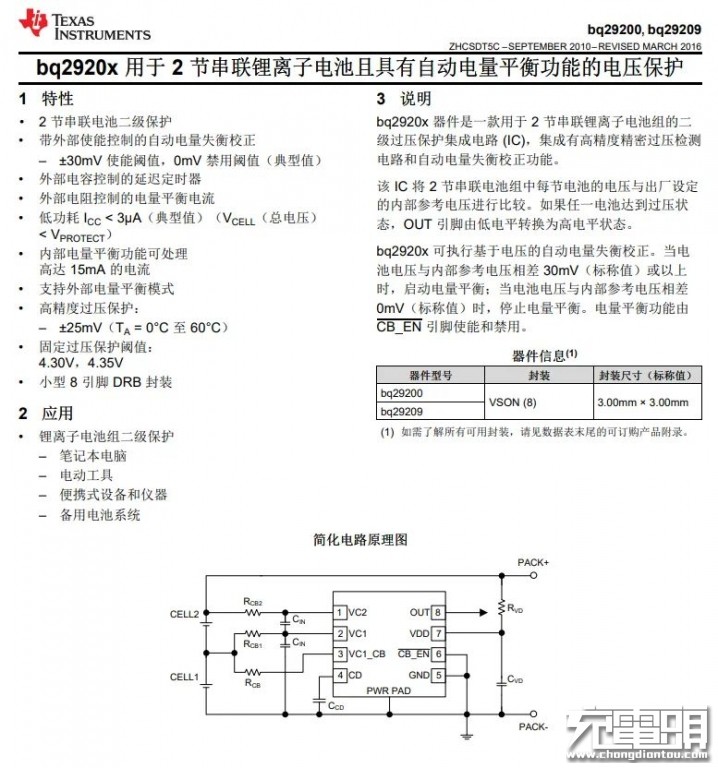

TI BQ29200 详细资料。

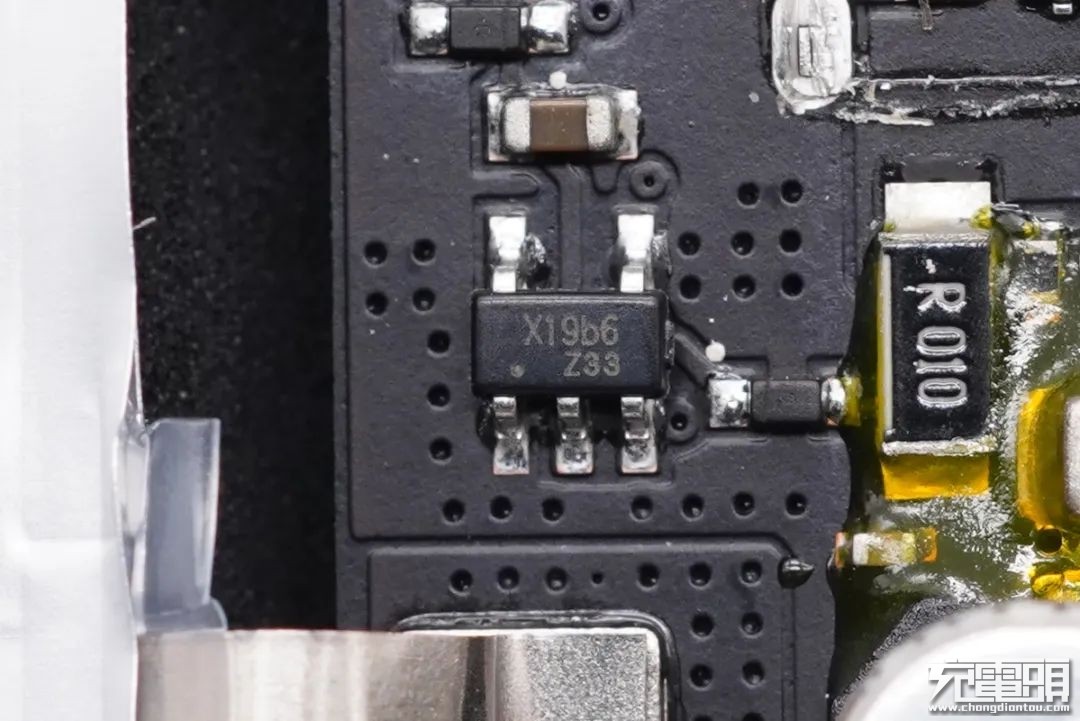

丝印X19b6。

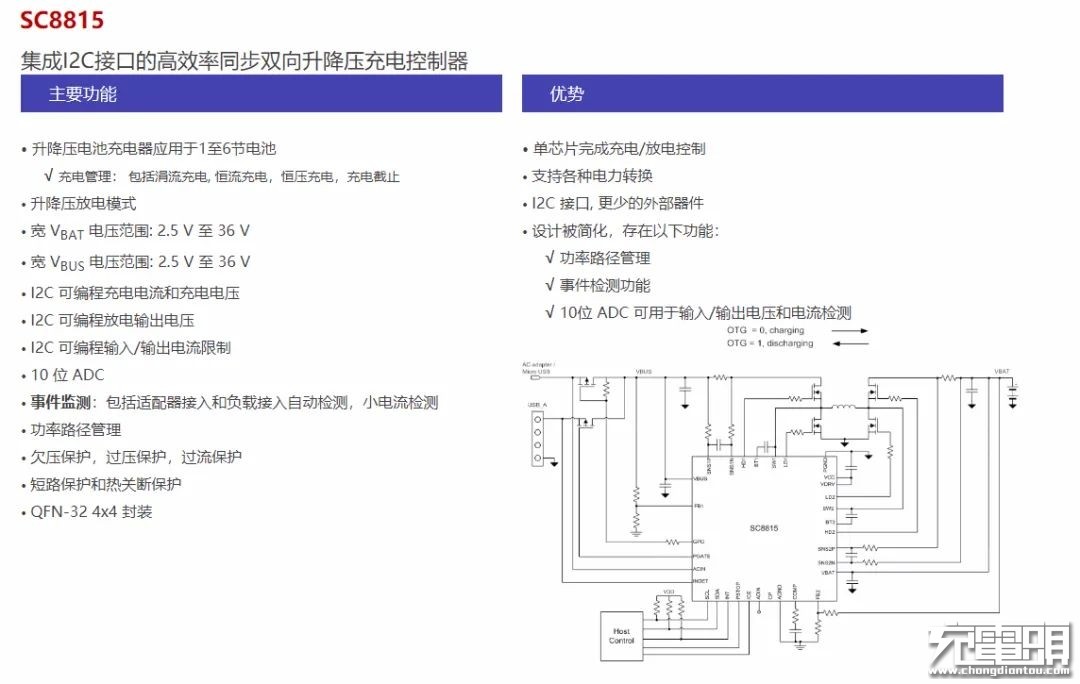

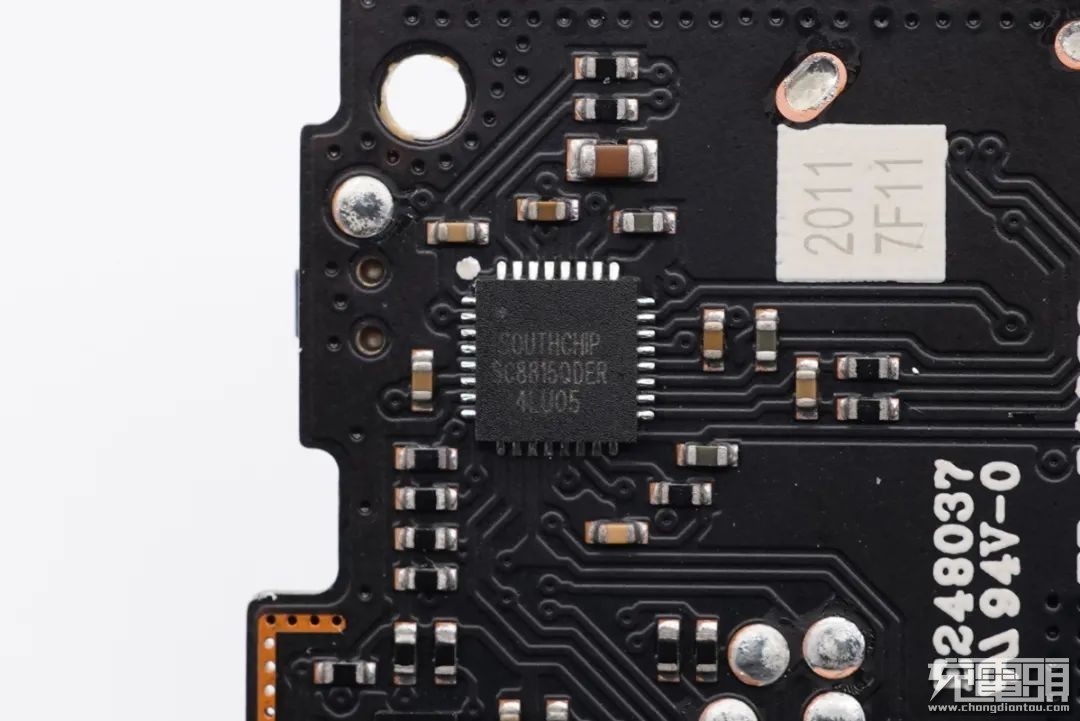

移动电源升降压芯片采用南芯半导体的SC8815。这款芯片的I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。
充电头网了解到，采用南芯SC8815的产品还有三星25W PD快充+7.5W无线充移动电源小米20000mAh移动电源 50W超级闪充版、小米10000mAh移动电源 50W超级闪充版、thinkplus 14000mAh 45W PD快充移动电源、紫米10号 Pro移动电源、OPPO SUPER VOOC超级闪充移动电源等多款产品，此外，南芯的电源芯片还被上百款移动电源、车充、充电器等产品采用。

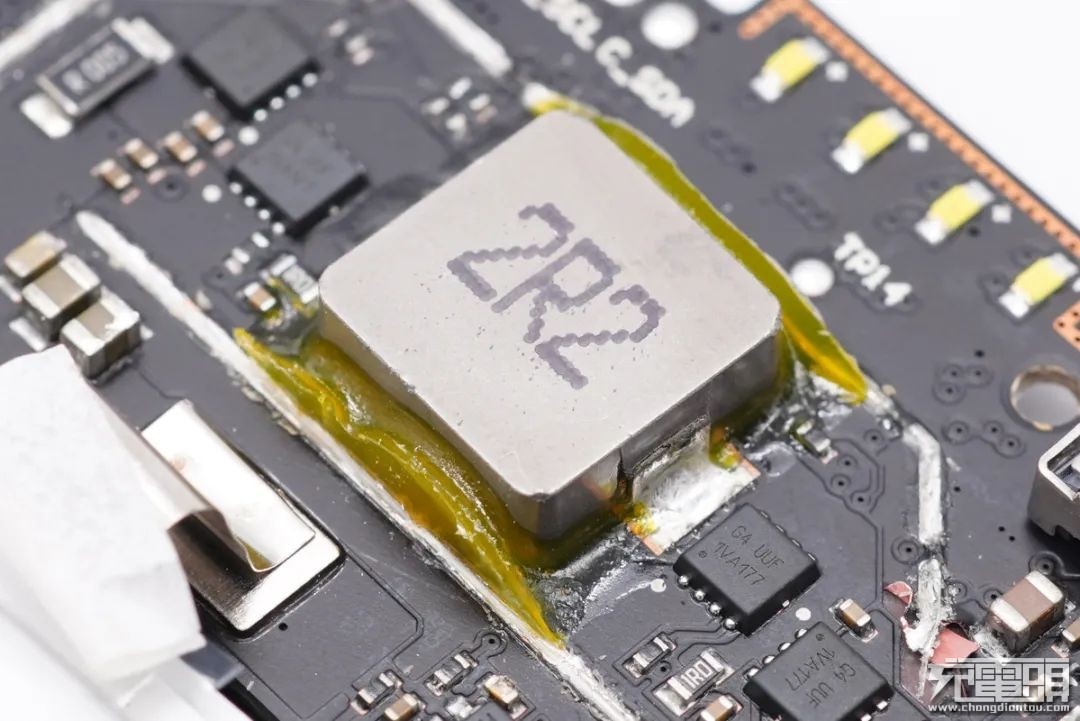

2R2电感特写，打胶加固。

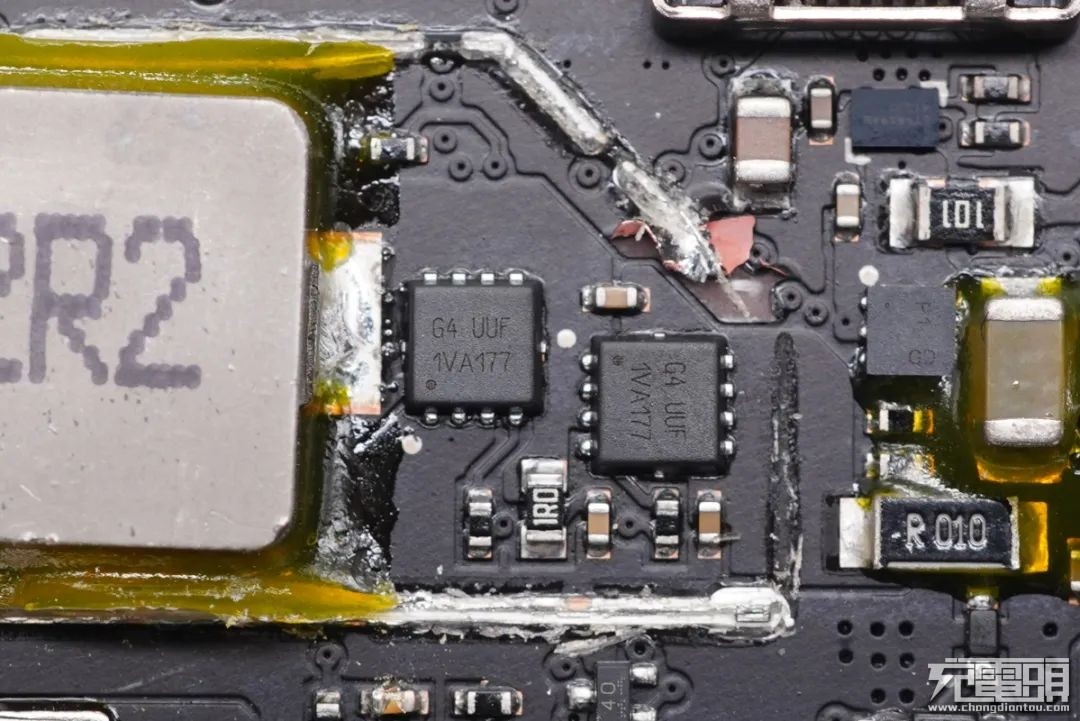

电感两侧一共四颗丝印1VA177 MOS管，组成H桥同步升降压。

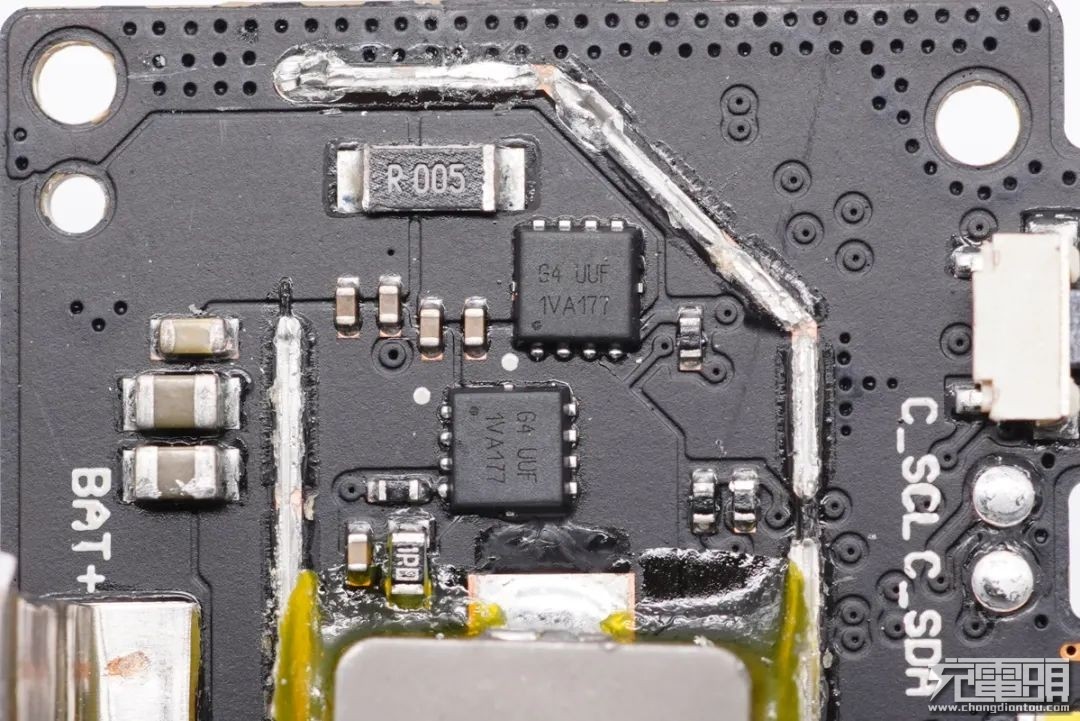

另外两颗特写，四颗配合南芯SC8815组成H桥升降压电路，负责移动电源双向充放电。

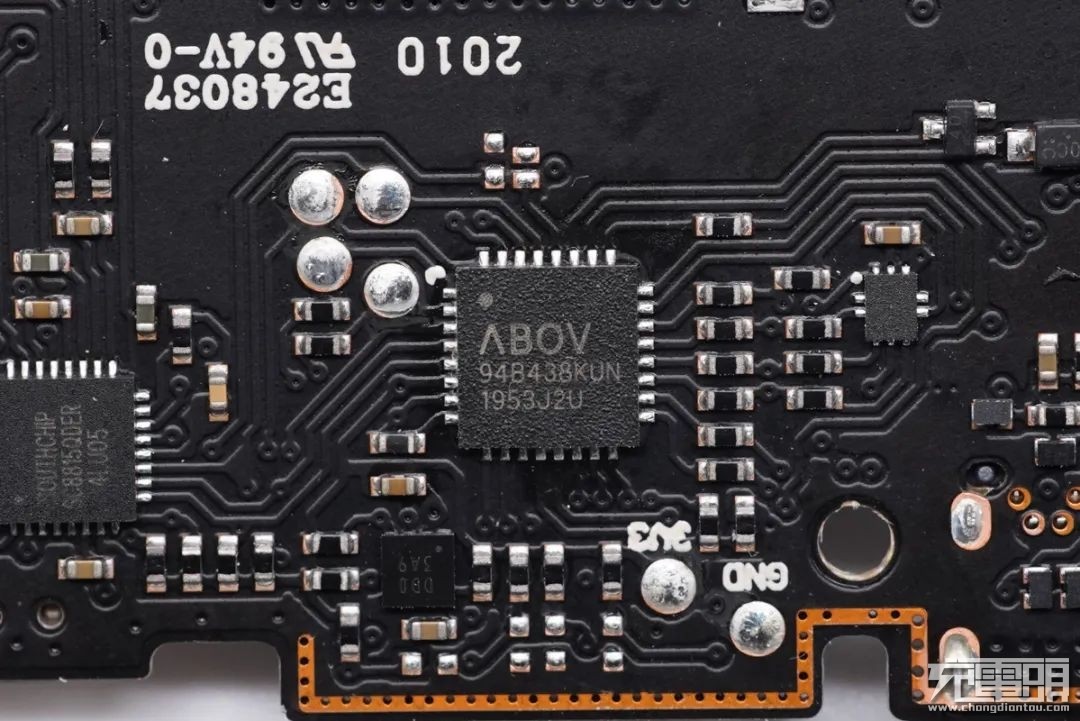

丝印94B438KUN，来自ABOV现代单片机，I2C接口直接与南芯SC8815升降压控制器通信，用于移动电源端口控制和电量显示等功能。
丝印DDO 3A9的稳压IC。
电源开关键贴片焊接。

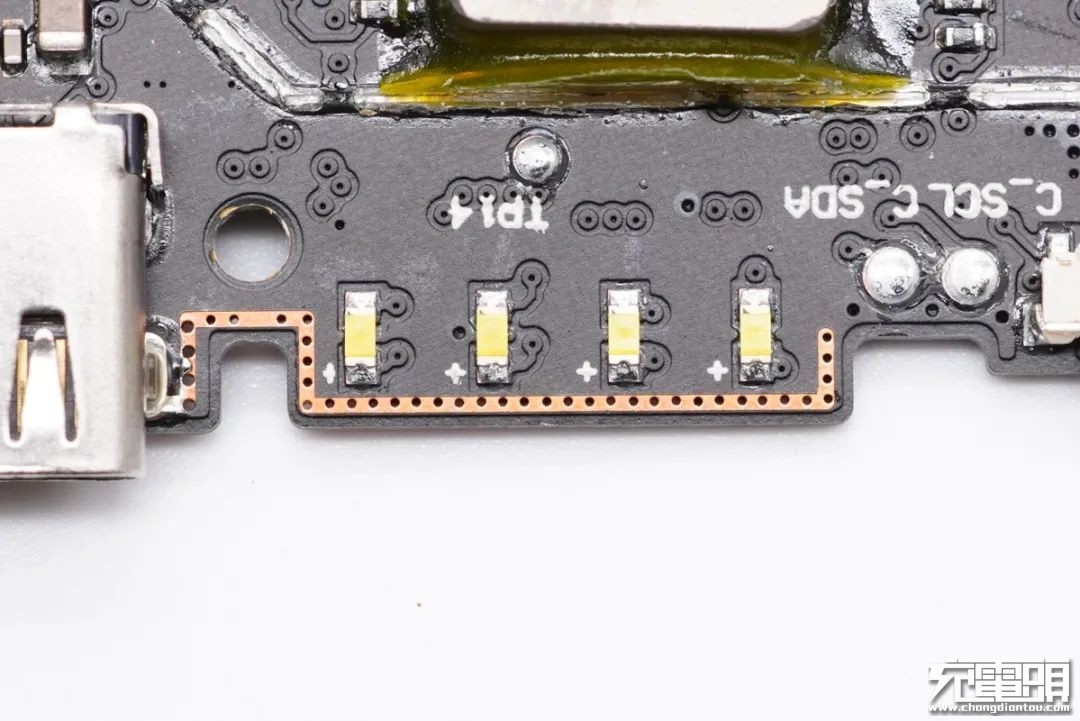

LED灯特写。

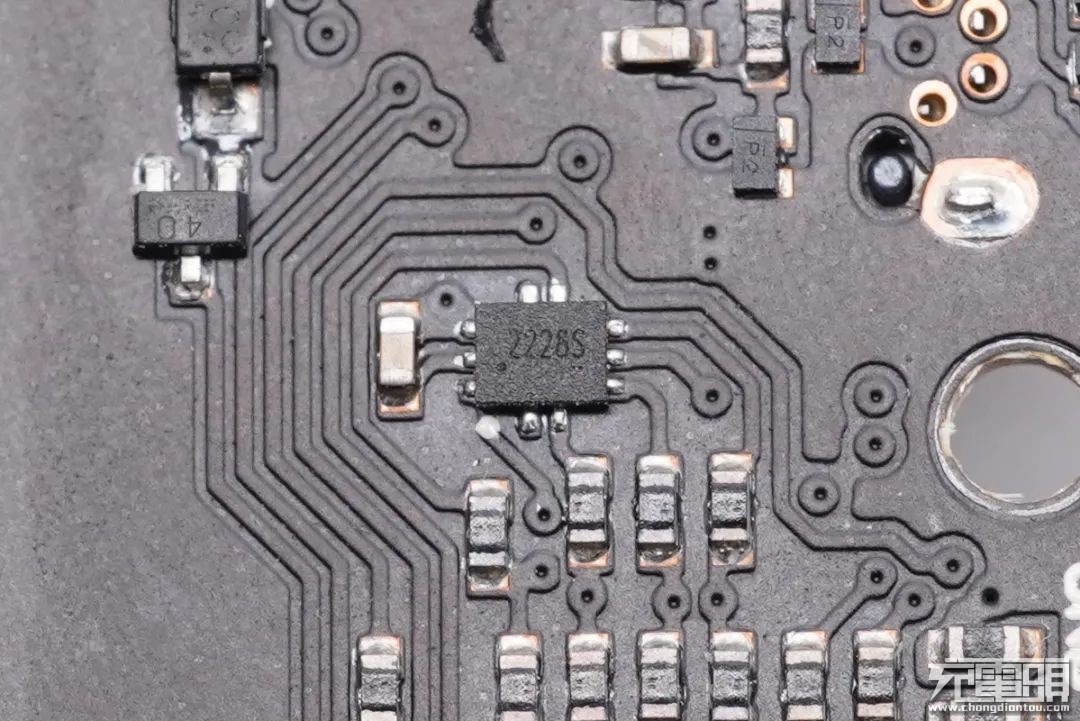

丝印2228S的切换开关。

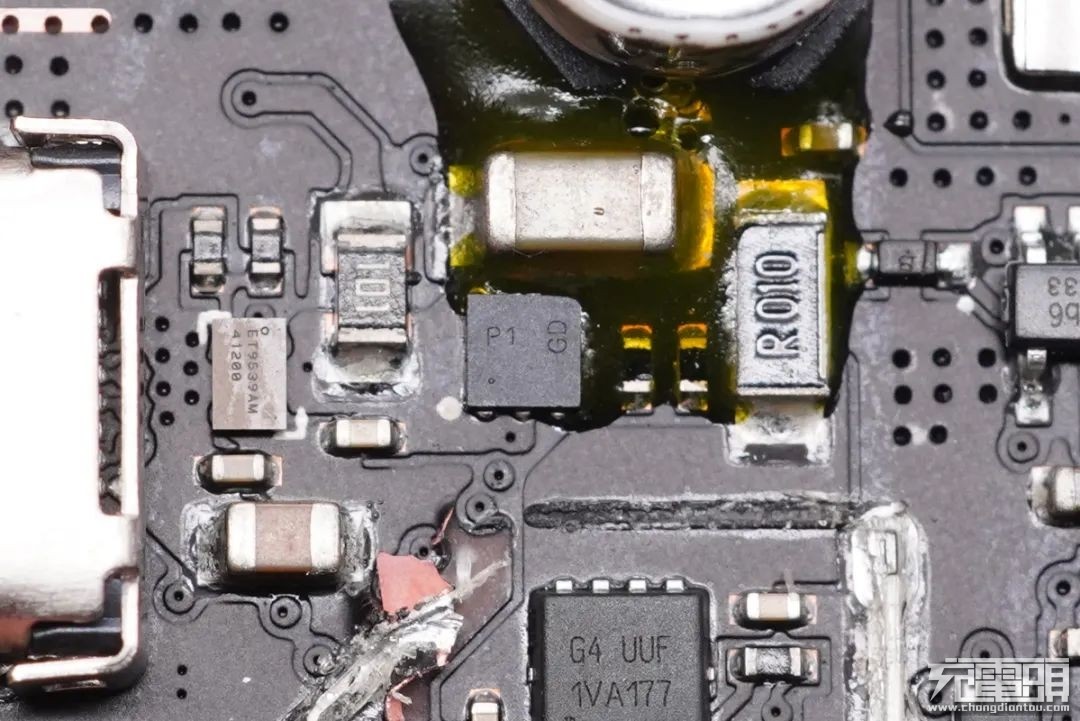

丝印P1 GD的开关管，用于端口供电切换。

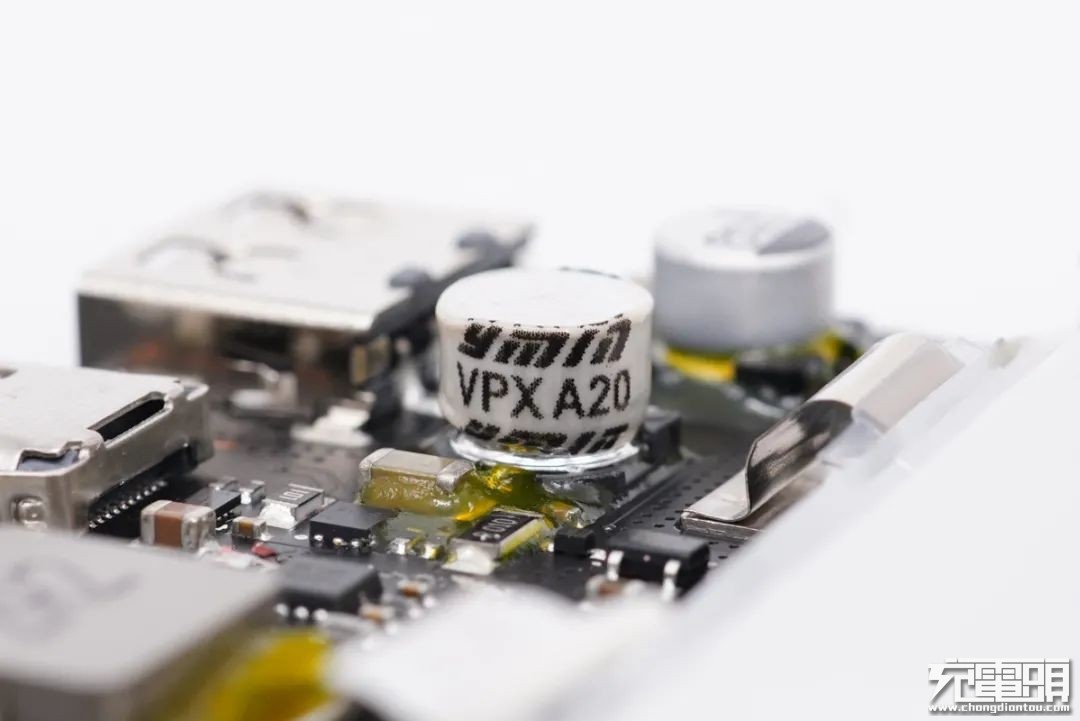

USB-C口滤波电容，规格均为20V 120μF，来自永铭。永铭VPX系列高分子固态铝电解电容具有高可靠性、低ESR、高容许纹波电流等特性，工作温度范围：-55℃-105℃，即使在105℃工作环境中仍拥有2000小时的寿命。同时，该系列电容具备小型化的特点，采用贴安装形式，应用于移动电源中可以有助于实现产品的轻薄化。

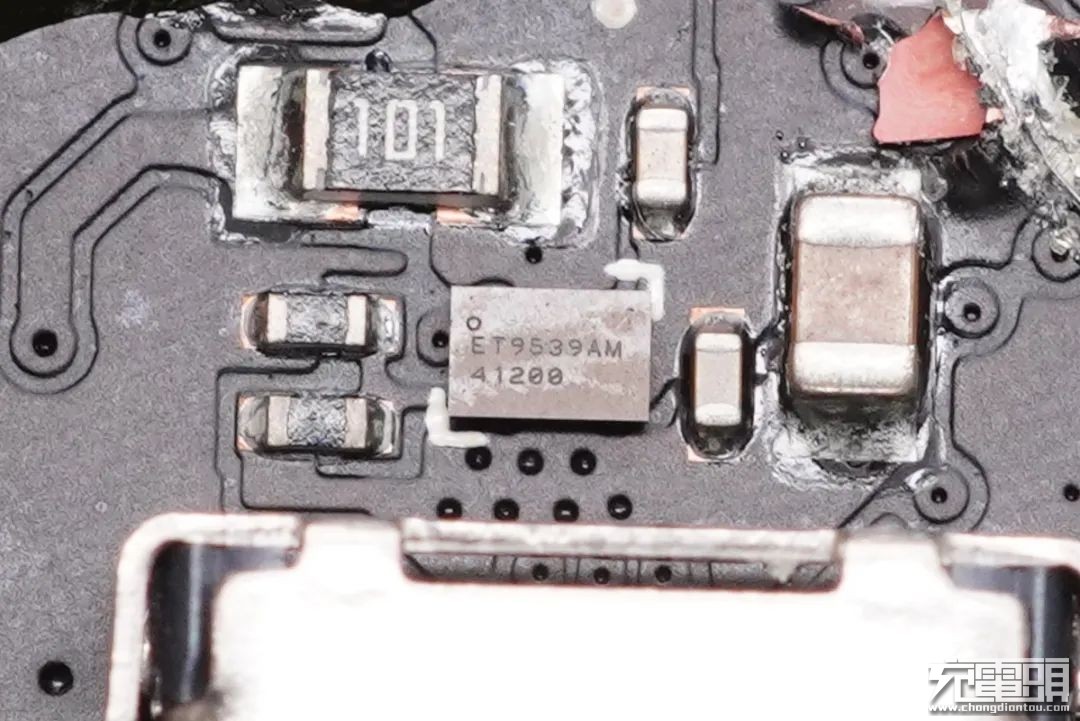

无锡力芯微 ET9539AM 输入过压保护开关，耐压28V，CSP12封装，用于移动电源输入过压保护。

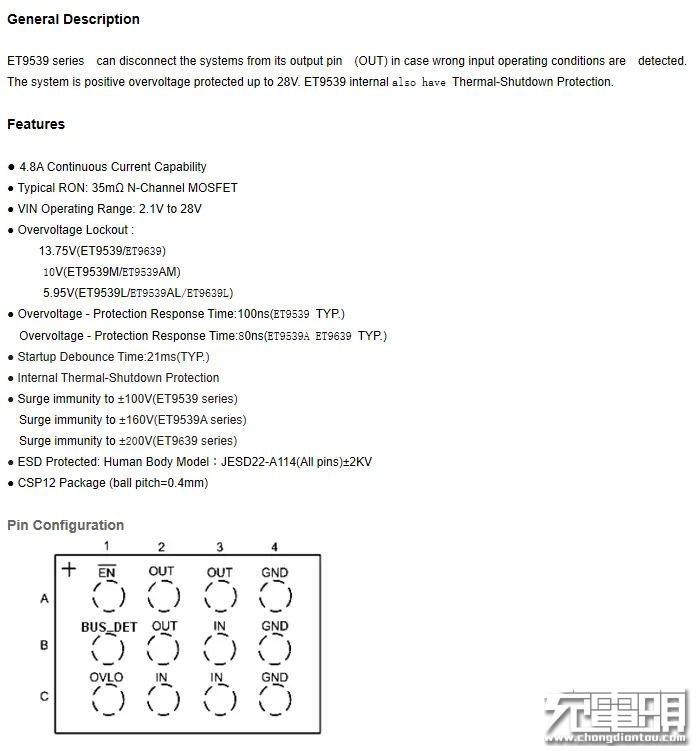

力芯微 ET9539AM 介绍。

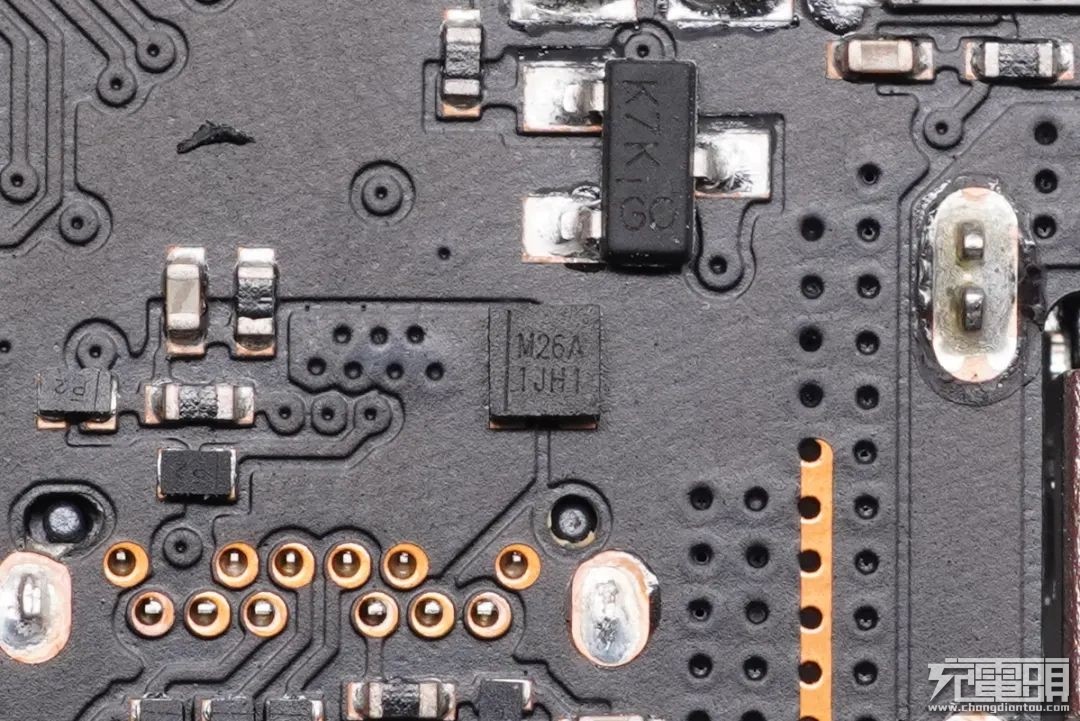

丝印M26A，TVS保护元件，用于抑制电压浪涌。

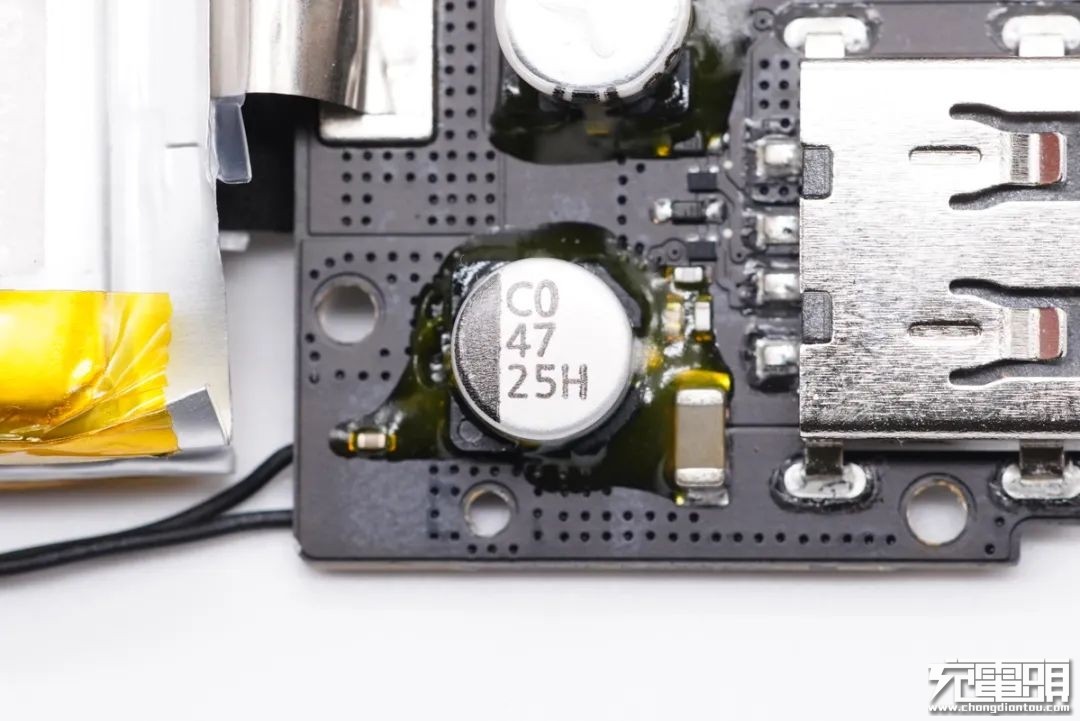

USB-A口输出滤波固态电容。

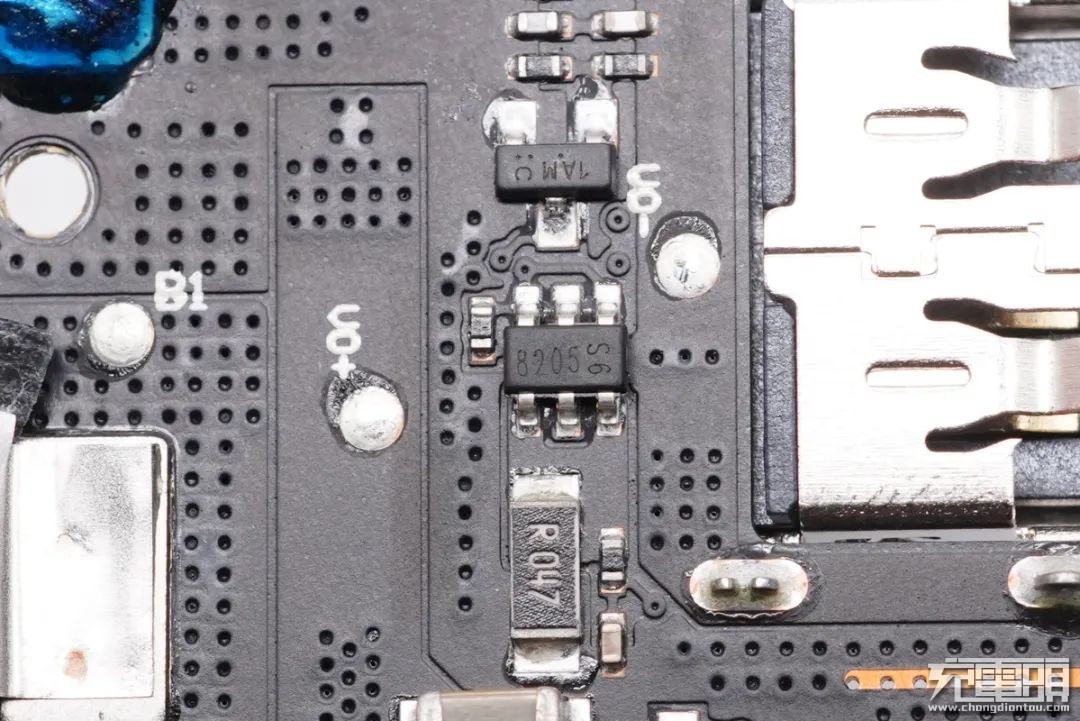

USB-A口的输出保护管，丝印8205。

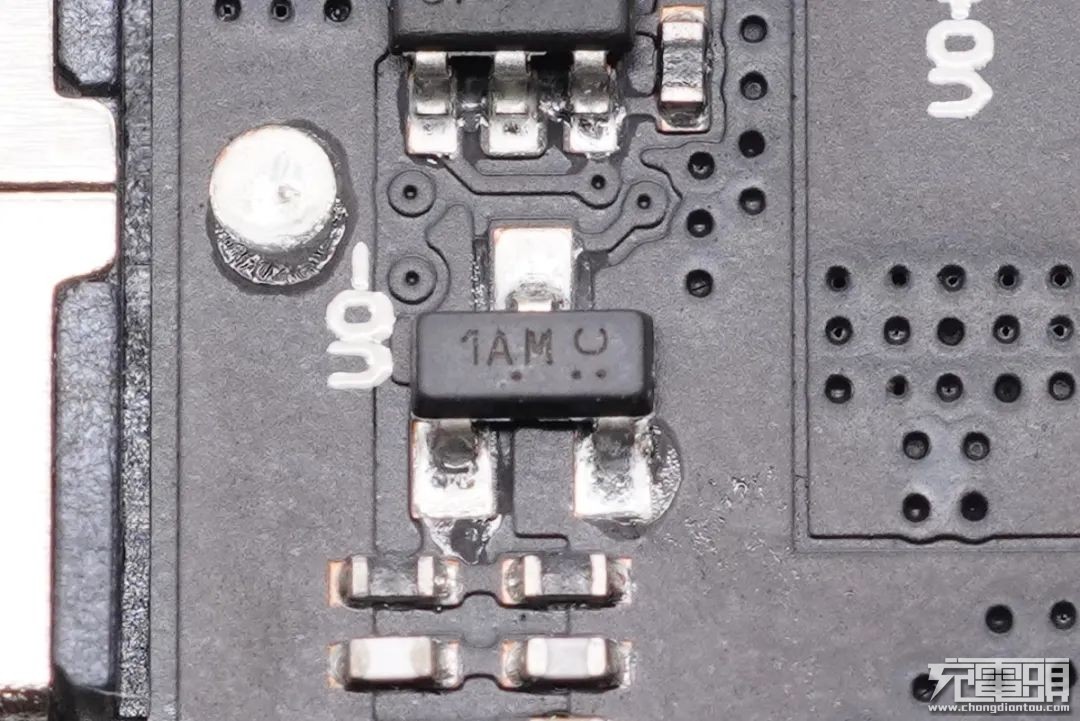

3904 小信号三极管。
USB-A母座特写，沉板过孔焊接。

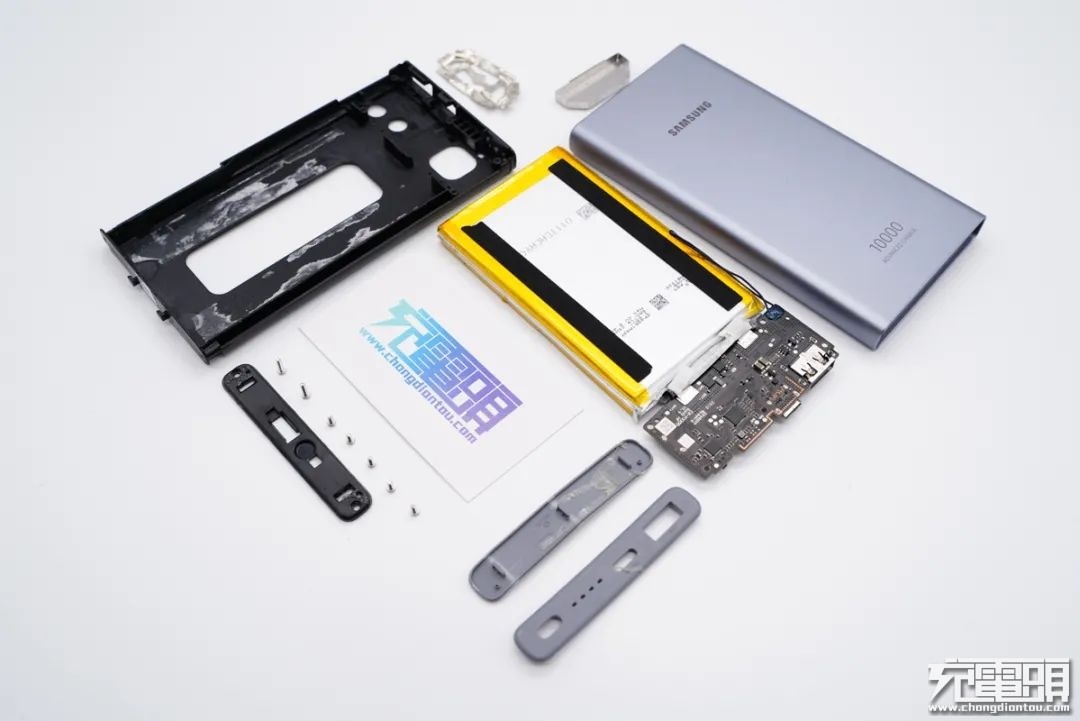

全部拆解完毕，来张全家福。
充电头网拆解总结
SAMSUNG三星这款移动电源采用铝合金一提拉伸外壳，坚固耐用，机身扁平小巧，便携和使用都很方便。1A1C两个USB接口支持最大25W充电功率，USB-C口还支持USB PD3.0快充标准，具备5V3A、9V 2.77A、3.3-5.9V/3A和3.3-11V/2.75A电压档位。25W双向快充无论是自身蓄电还是给三星手机充电，速度比较很快，尤其解决了三星Note 10等新款机型的大功率快充需求。
充电头网通过拆解发现，三星这款移动电源采用了现代单片机的电源管理芯片，通过南芯SC8815进行双向升降压实现USB-C口双向快充以及USB-A口快充输出。此外移动电源内部采用塑料支撑框架进行整体绝缘保护，PCB板上设有温控和端口输入保护电路，升降压电路设有屏蔽罩，电感和电容打胶固定；USB母座过孔焊接。产品整体做工十分讲究，保持三星一如既往的水准。
