当启动cad软件打开图纸出现异常时，细心的设计师会发现在dwg文件下面出现了一个与文件名相同、但后缀是.dwl的文件。有的设计师可能认为dwl文件和备份文件.bak文件一样，只需将后缀改成.dwg就可以正常开启。那事实是不是真的是这样呢？

图1

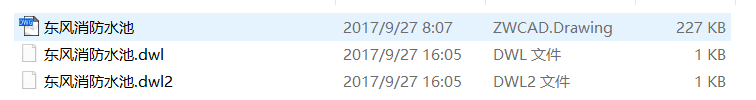

小编以使用中望CAD建筑版为例来汾西这个问题。从上图可以看出，dwl文件的大小和正常图纸的大小差距很大。一张最简单的dwg文件也需要几十KB的大小，而.dwl文件的大小只有1B而已。因此，可以判别出dwl文件并不是设计师所认为的图纸的备份文件。

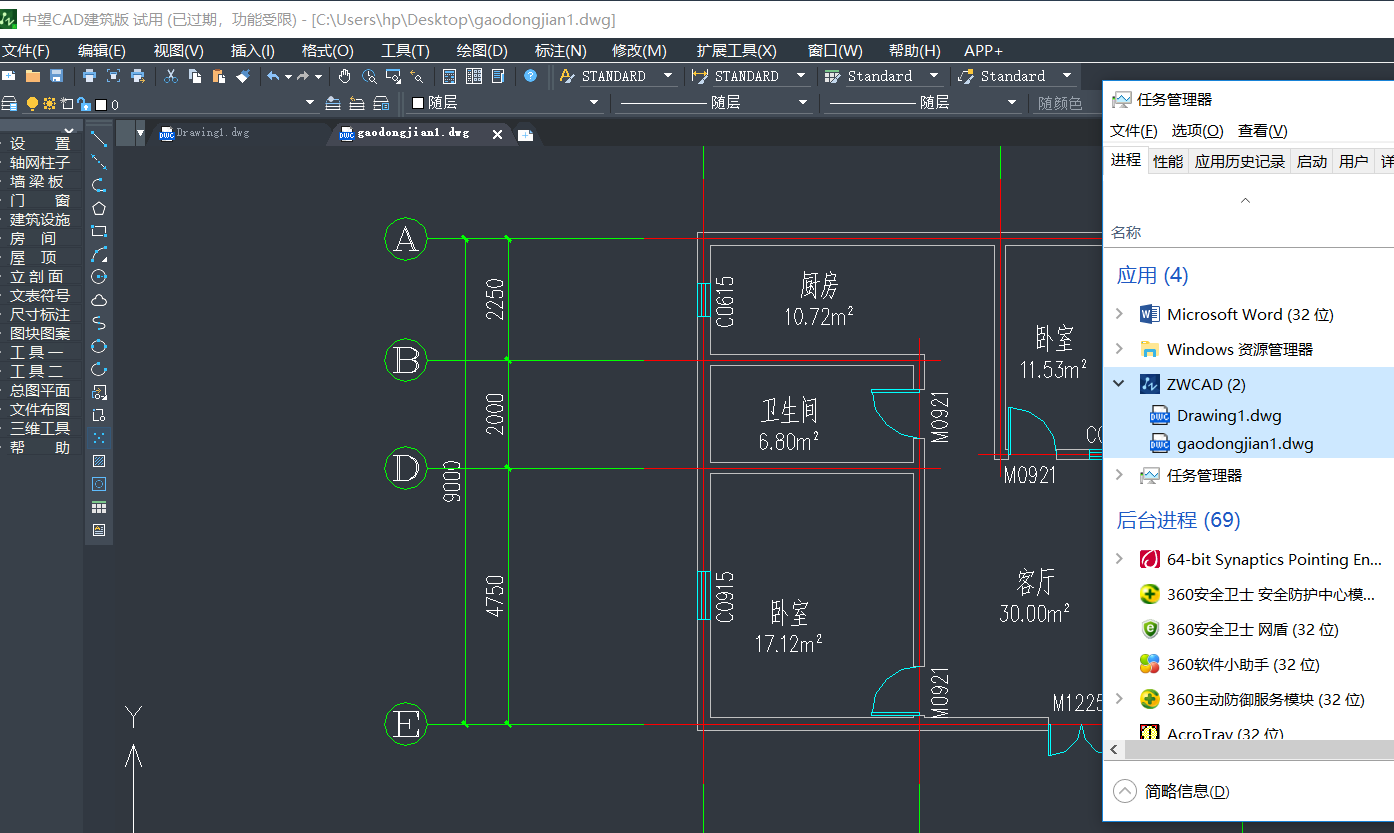

那么，这种.dwl文件究竟有什么作用呢？其实，DWL（图形锁定）文件是与DWG文件相关的一种格式，其中DWL中的”L”代表”LOCK”（锁定）。DWL的文件属性是隐藏的，当打开DWG文件时会在该目录创建锁定文件DWL，表明此文档已经有人打开了，关闭DWG文件时相应的DWL则会被自动删除。

图2

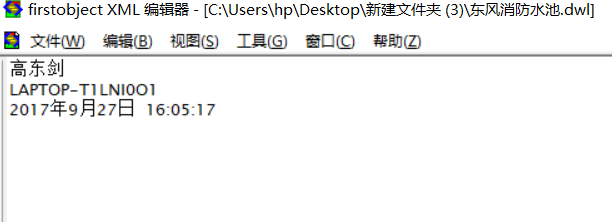

接下来，我们可以用记事本或者firstobject XML编辑器打开.dwl文件，来看看这个文件中具体写了哪些内容，或许就可以知道这个dwl文件的具体作用了。

图3

如上图所示，记录的这几个字段内容很容易理解，从上往下分别是用户名、机器名和文件打开时间，简单来说就是记录了DWG图纸在什么时间被谁打开了。

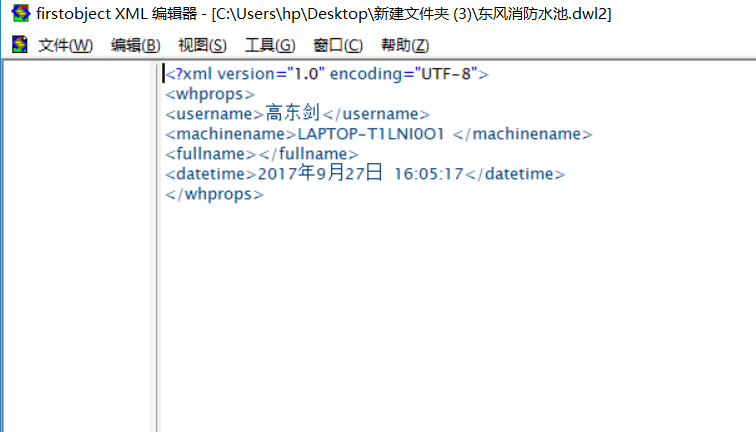

此外，中望CAD建筑版软件除了生成*.dwl外，还会生成一个*.dwl2文件，该文件的内容跟dwl不太一样。概括起来说，dwl2用于异常退出时图形修复管理读取图纸信息，而.dwl文件则用于锁定和保护文件。

图4

以上就是小编整理总结的关于.dwl文件常见的疑问和具体解答，希望对大家进行CAD设计绘图有所帮助。如果你有其他问题或更换的绘图技巧，欢迎与小编进行交流分享。
