建模步骤
1.在前视基准面上草绘圆，剪裁掉一半。

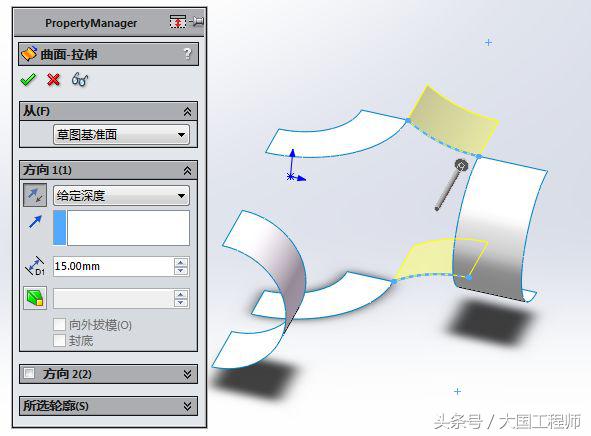

2.曲面拉伸，等距40（图纸上的80/2），给定深度15 ：（110-80）/2。
3.右视基准面上草绘半个圆。
4.曲面拉伸，曲面拉伸，等距40，给定深度15 。
5.前视基准面草绘图形如下。
6.曲面旋转90度。
7.在右视基准面上草绘两条圆弧，添加相切约束。
8.曲面拉伸，长度15 。
9.右视基准面上草绘圆弧。
10.曲面拉伸，长度15 。
11.上视基准面草绘四分之一圆，圆的端点与曲面边线穿透。
12.填充曲面，边界：依次选取所有曲面边线。约束曲线：四分之一圆弧。
13.删除实体，4个蓝色面。
14.圆周阵列——实体，方向选圆的边线，阵列4个。
15.曲面缝合。
16.加厚，向内加厚，厚度4。
17.在上视基准面上草绘圆。

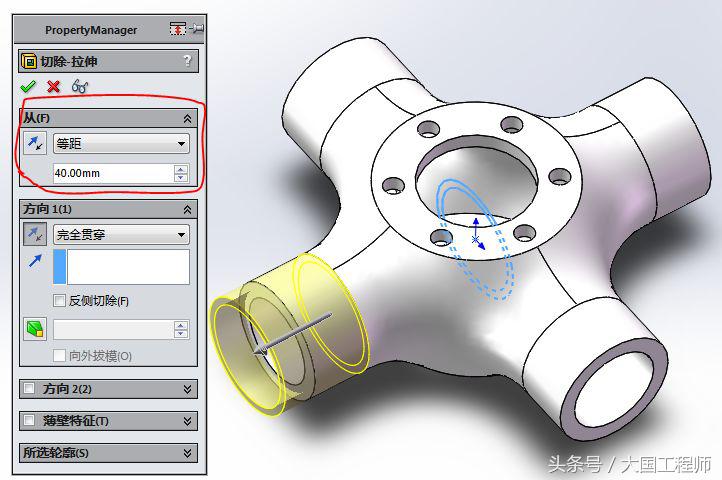

18.拉伸切除，完全贯穿两者。
19.在前视基准面转换实体引用圆，然后等距2 。
20.拉伸切除，等距40 ，完全贯穿。
21.圆周阵列——特征。
22.完成。
