AutoCad作为经常使用的一款制图软件，很多时候需要绘制特定属性的直线，以适应不同的图纸要求，然而使用特殊的命令，可以十分迅速的绘制指定角度和长度的直线。
下面，我们就来看看AutoCad怎么绘制指定角度和长度直线。

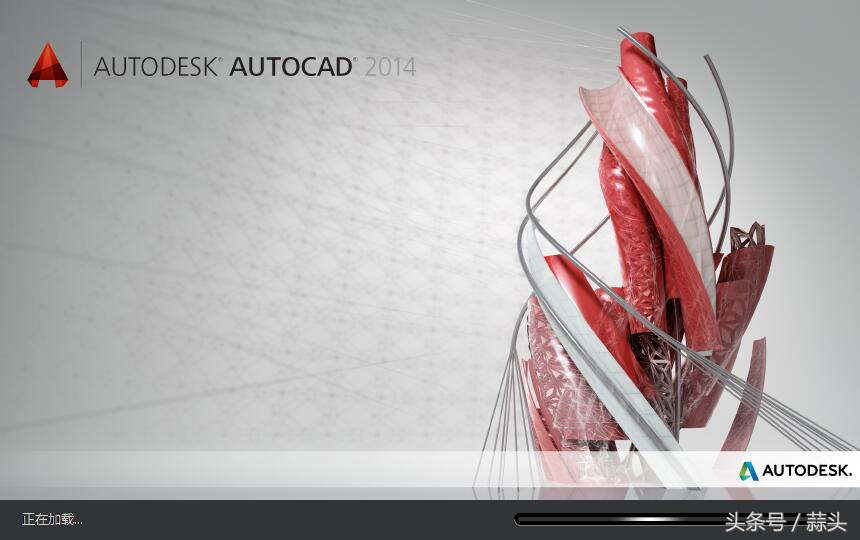

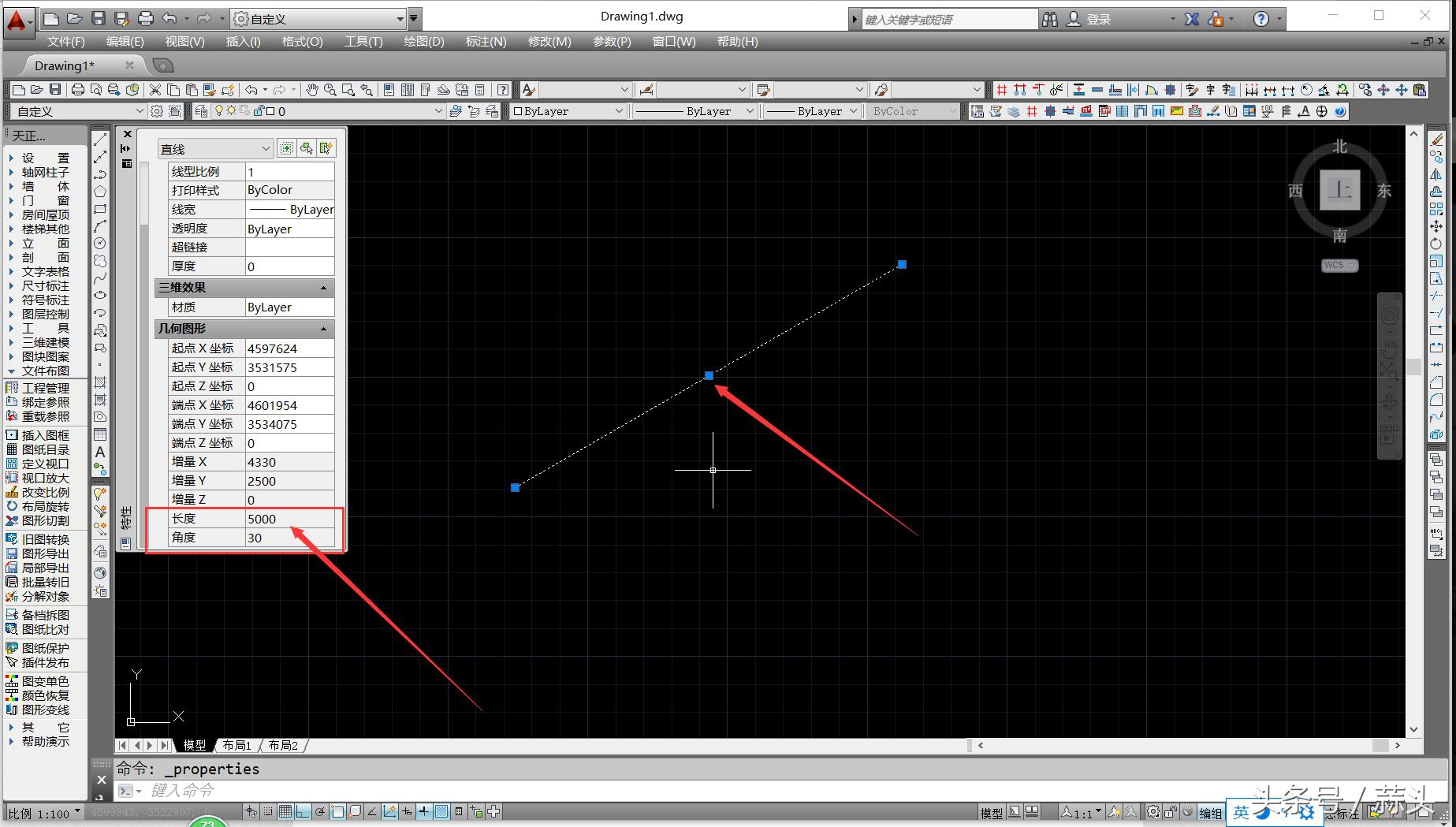

- 首先，我们开启AutoCad，打开我们需要进行绘图的图纸文件，我们绘制一条和图中相同的角度的平行直线。

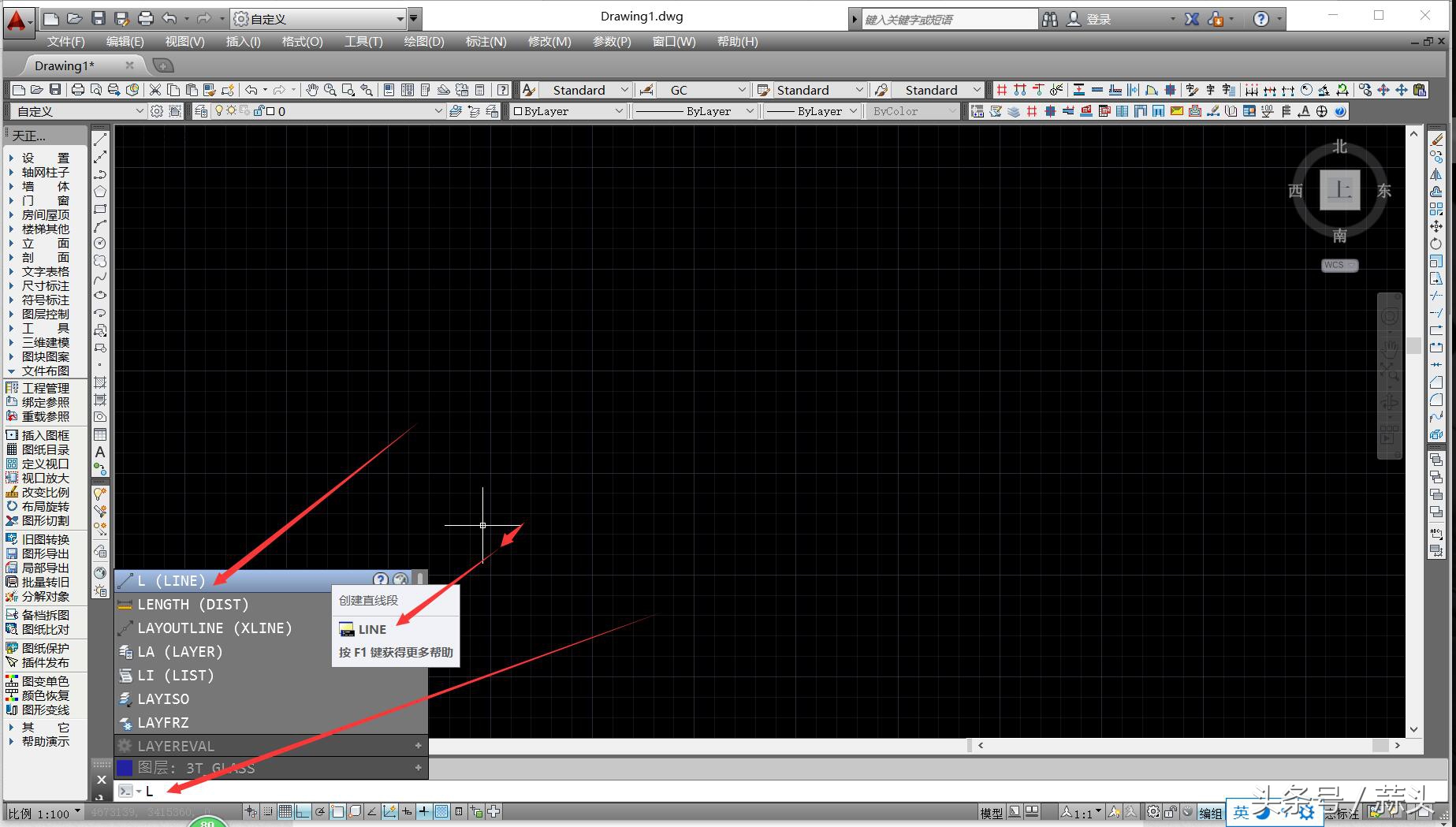

- 在AutoCad的绘图工具栏中，点击“直线”命令，或者输入直线命令快捷键“L”，按下空格键，进入到直线绘制命令。
- 进入直线绘制命令后，我们使用鼠标左键点击一点作为直线的起点，之后就可以拖动鼠标进行直线的拉取绘制。

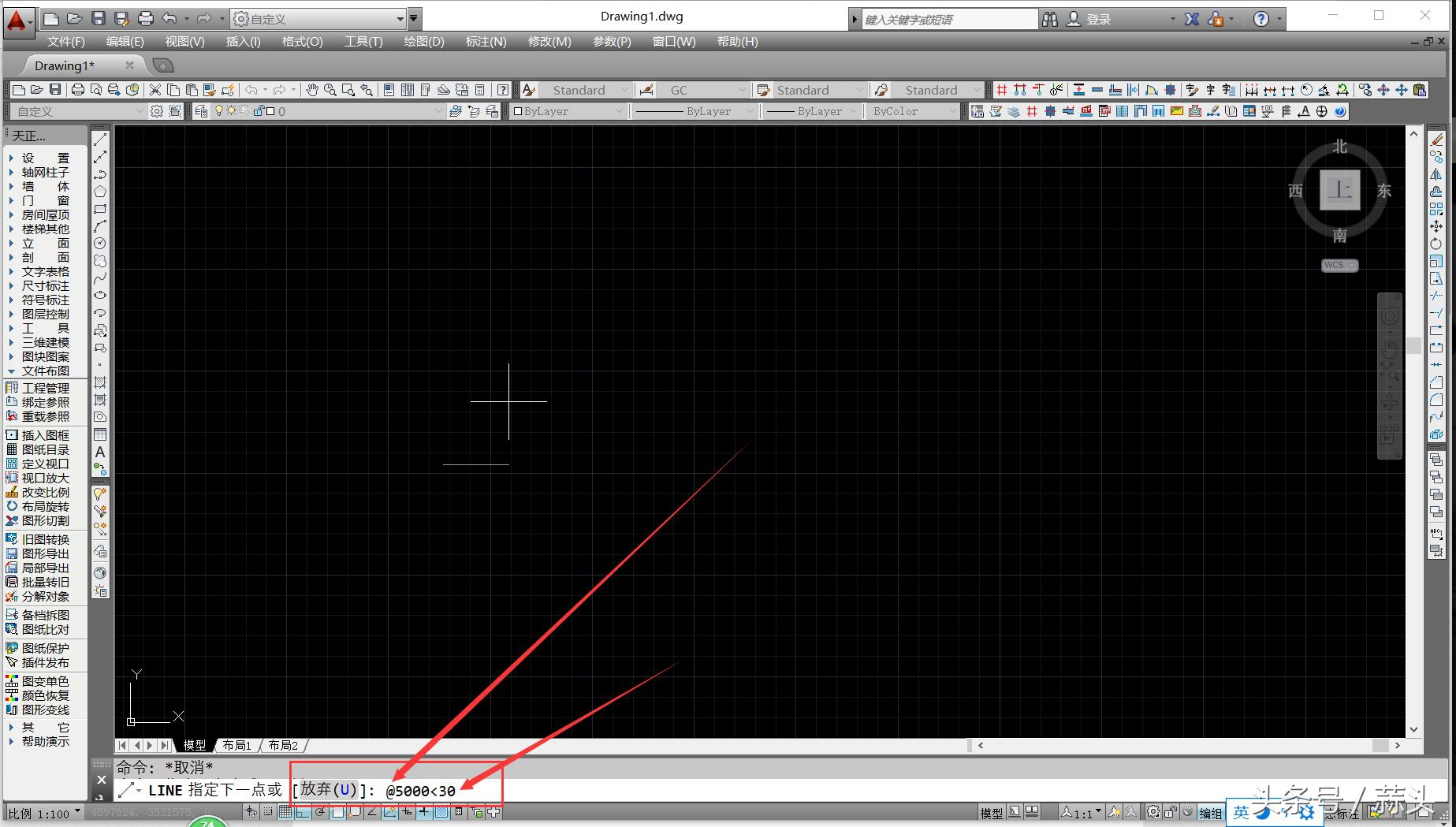

- 我们输入直线角度命令——“＜ + 角度数值”，比如“＜60”，限定直线的角度为60°角度绘制。
- 确定直线的角度之后，系统就会为我们自动锁定直线角度，随后我们就可以拖动鼠标进行指定角度的直线拉取。
- 再次点击鼠标左键，或者直接输入长度数值，即可完成直线的绘制，从而输出指定角度的直线，可以看到两条倾斜直线都是60°平行的。
使用简单的命令绘制，可以大大增加绘图效率~~~
