上篇图文里面介绍了按角度旋转的方法，这次介绍下按参照旋转的方法，这也是CAD必须要掌握的一个知识，在绘图的过程中经常要用到。。

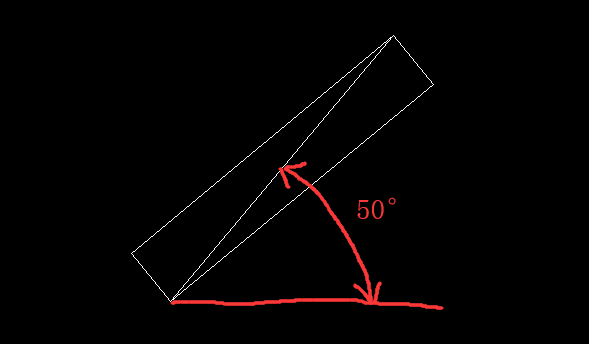

本次就通过下面这个例子来说下如何按参照来旋转图形。
一起来看看吧！！！
◀ BEGIN ▶

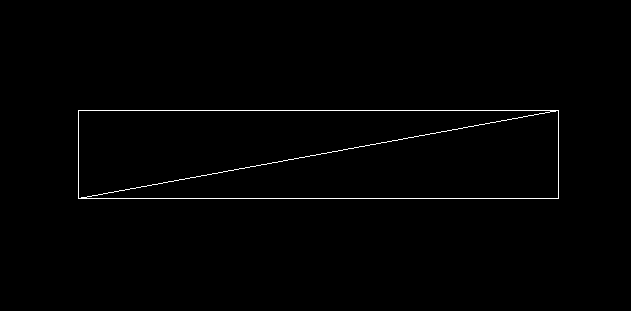

1. 绘制图形，如下图所示
2. 点击修改工具栏里旋转命令图标（或使用快捷键“RO”）
3. 选择整个图形为旋转对象，回车确认
4. 指定基点，指定矩形左下角点为旋转基点
》》系统提示“指定旋转角度”
5. 输入“R”，回车确认
》》系统提示“指定参照角”

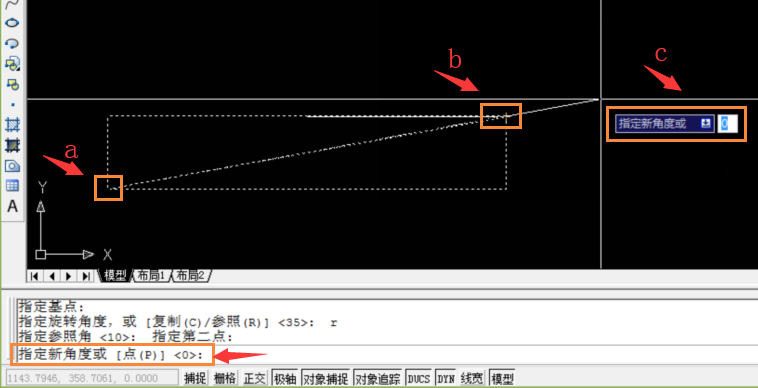

6. 选择对角线为参照角
a) 点击对角线左下角端点
b) 点击对角线右上角端点
》》系统提示“指定新角度”
7. 输入“50”，回车确认

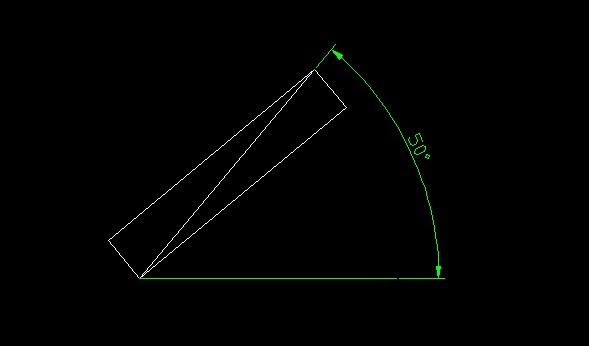

8. 完成，查看效果
补充：
同按角度旋转相同，按参照旋转指定新角度的时候，也可以选择输入角度值，或者通过鼠标点击确认角度值。旋转的过程中，同样可以选择是否为带复制旋转，即是否需要保留源图形。
