摘要: 在BM技术深入发展的背景下,对工程造价领域中算量和计价的现状进行分析,利用Revit原生功能计算实物工程量,模型与图纸联动,模型与明细表联动,可以部分地实现图模量价一体化,工程量由模型确定,综合单价由投标报价确定，可大幅度减少结算过程中的工程量核对工作,提高工程结算的工作效率,就其适用性和可能遇到的问题展开分析。
一、工程量明细统计

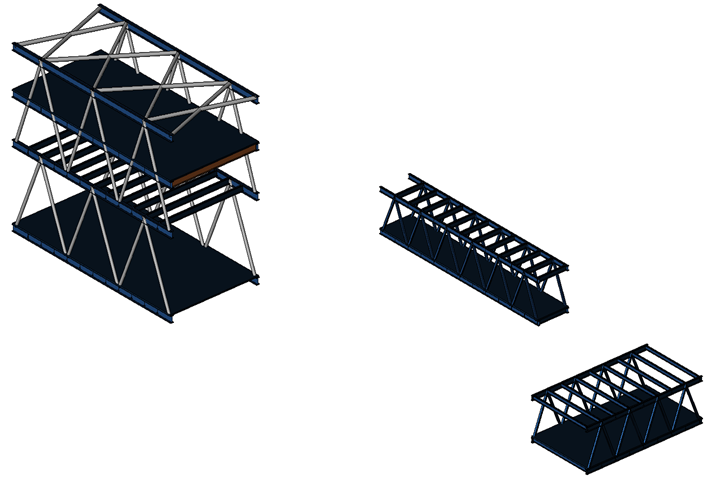

（1）、本钢结构项目钢材种类有H型钢、箱型钢、圆形钢、钢板。模型如下图：

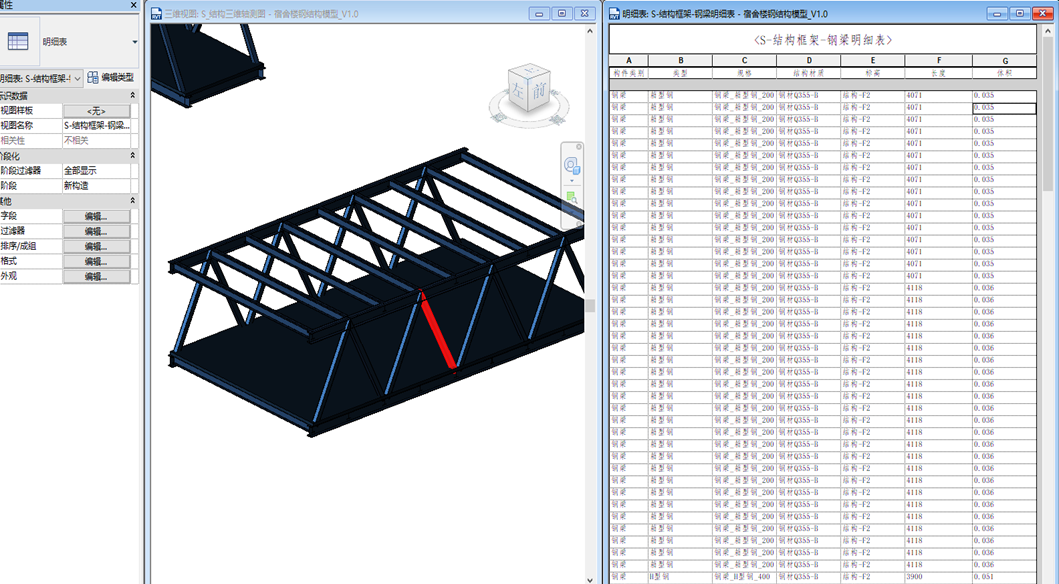

（2）、将三维模型与明细表采用多窗口显示，其中点选材料明细表中任意一栏，明细表与三维模型直接高亮对应显示。钢结构工程量明细表如下图：

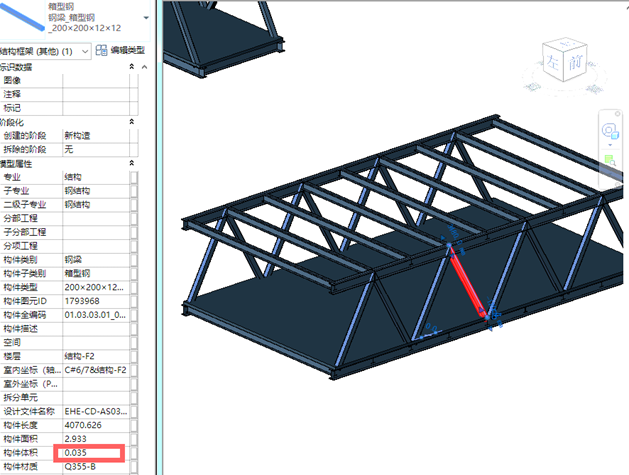

如需查看构件属性，进入三维模型界面，直接点选该构件在属性栏，即可看到该构件属性。如下图所示：
二、工程量明细统计操作说明
Revit工程量明细如下，导出默认格式为TXT文本格式，可直接采用EXCEL打开。

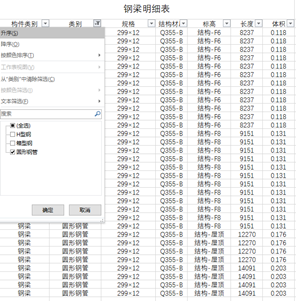

通过Excel筛选分类后汇总计算显示如下：
注：由于原生Revit系统对钢结构默认只有体积，如需计算重量需在系统中设置计算公式可直接显示钢材重量。
