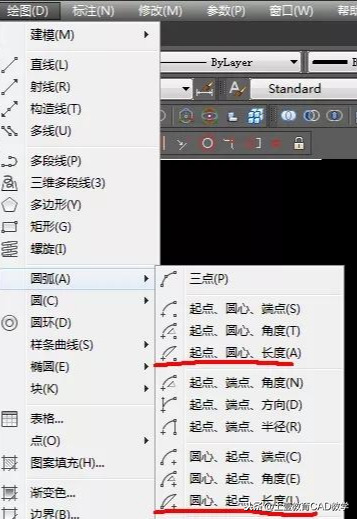

在实际工作中，不少朋友都会有根据指定弧长来绘制圆弧的需求，然而CAD软件自带的圆弧绘制方式只有如下几种：（其中“起点-圆心-长度”以及“圆心-起点-长度”，但这二者中的长度指的是弦长，而并非弧长）。
所以本文讲述在CAD中绘制指定弧长的圆弧时，通过以下插件来进行，根据已知条件的不同，下面举两个例子来说明。点击下载插件（提取码：jkvd）
一、已知两个端点和弧长画圆弧

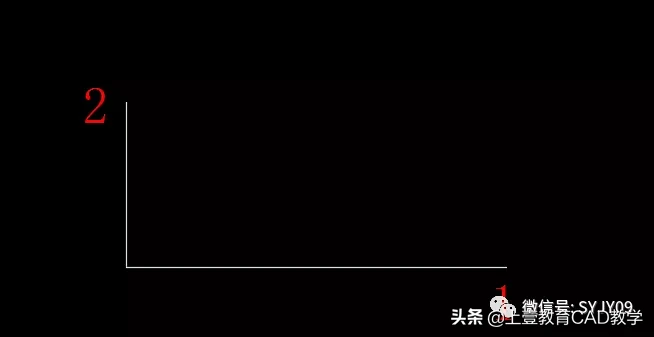

1、如下图，已知1为起点，2为终点，需绘制出弧长为20的圆弧。

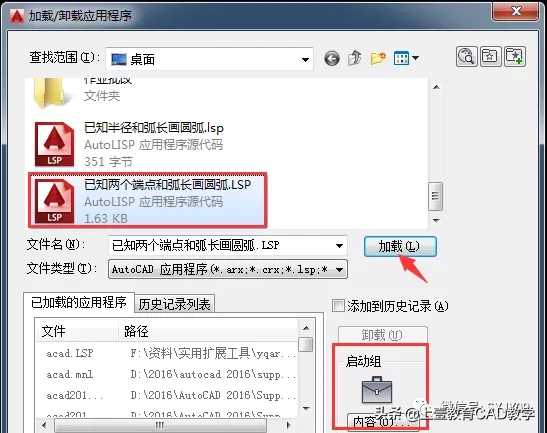

2、输入AP命令加载“已知两个端点和弧长画圆弧.LSP”插件（需自动加载则将该插件添加到下方启动组）。

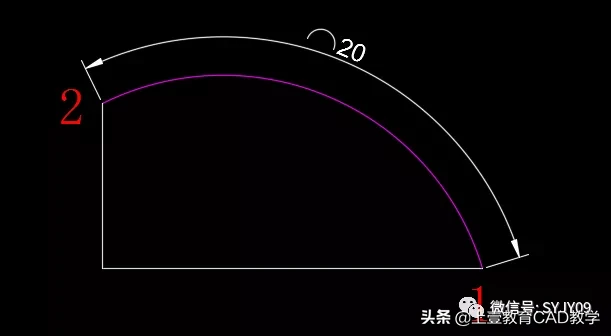

3、插件加载之后，输入命令AAA，根据提示指定圆弧第一点、第二点、弧长、方向，即可得到指定端点和弧长的圆弧，如下图所示。
二、已知半径和弧长画圆弧

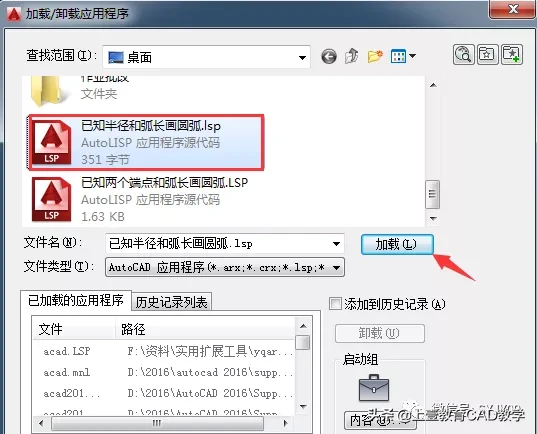

1、输入AP命令加载“已知半径和弧长画圆弧.LSP”插件。

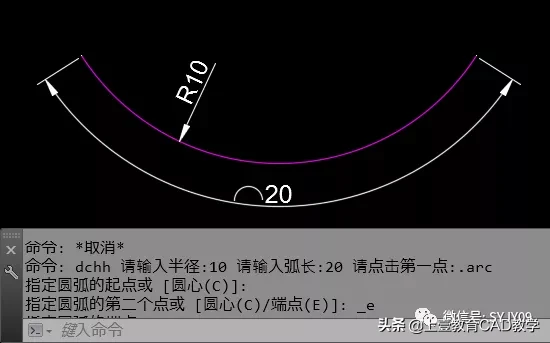

2、插件加载之后输入命令dchh，根据提示指定半径、弧长、第一点，即可得到指定弧长和半径的圆弧，如下图所示。
