cad填充图案如何生成边界线（cad批量生成填充图案的边界线）

在CAD中，填充是比较常见的处理封闭图形的方式。

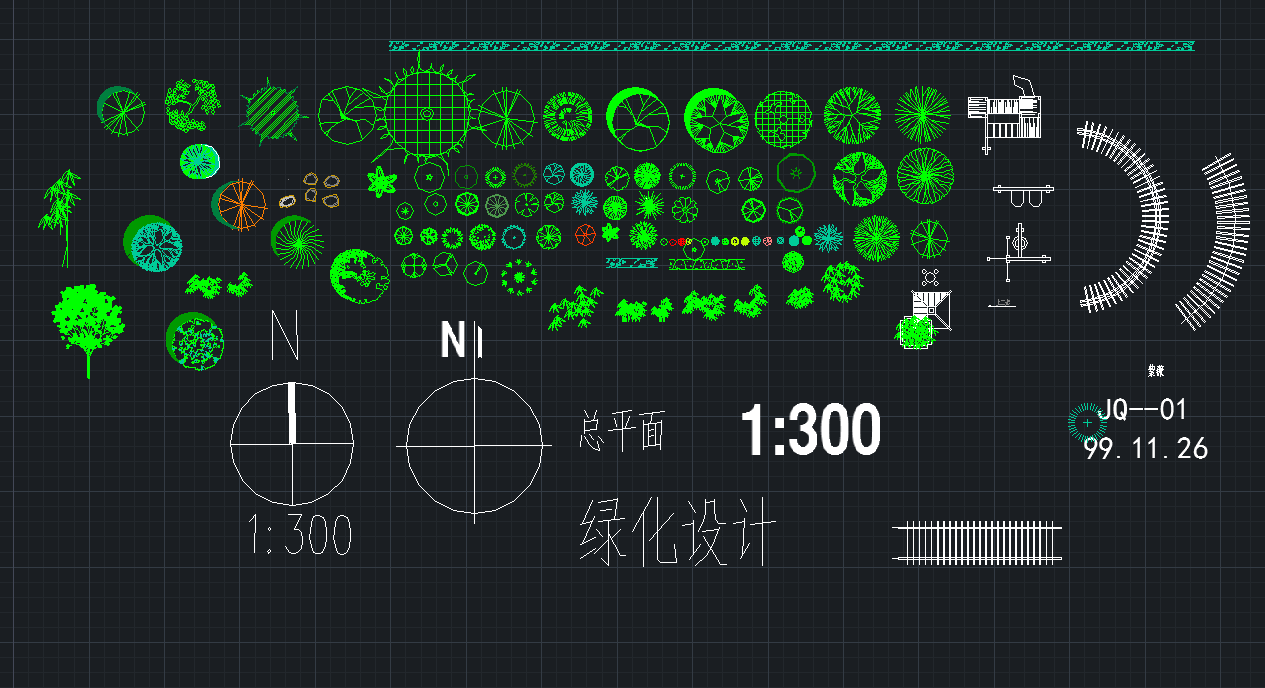

通常在室内装修或者园林景观用得比较多。

使用频率高必然容易遇到问题。

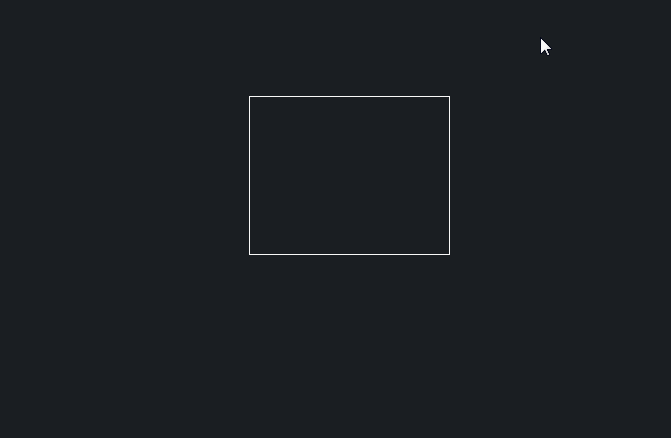

据一位用户朋友说，他的图上有一个简单的矩形，很奇怪的是，这个矩形可以用其他图案填充，但是无法使用实体SOLID进行填充。

再仔细观察一下，点击选中这个矩形之后，在特性栏不难发现，这个所谓的矩形，其实是不封闭的。

不封闭就不能用实体SOLID填充了吗？

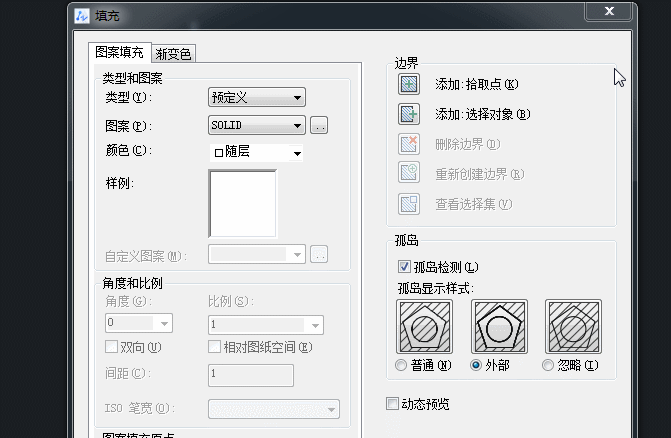

不是的，但只能通过拾取点的方式来选择对象，通常情况下，我们都选择对象都是直接选取，因此这个时候就冲突了。

因为使用“拾取点”的方式，CAD会去搜索封闭区域，并不需要边界线是闭合的多段线，因为即使是四条直线围成的封闭区域也是可以填充的，CAD在搜索到封闭区域后会自动生成一条封闭的填充边界线。

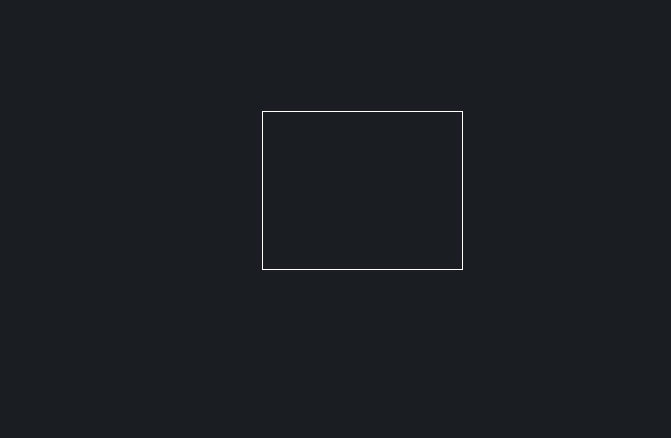

大家如果想确认这一点，可以将填充后的图形移出来，在右键菜单里选择‘生成边界’，看看生成的边界是否是闭合的。

这只是一个小问题，但往往会被大家所忽略，要不是有网友提出来，还真的不太注意得到。

稍微作一个总结：不封闭的图形并不是不能进行SOLID实体填充，而不能通过直接选择对象的方式。而且，如果你发现不能进行SOLID实体填充，可以第一时间看一下对象是否是完全封闭的图形。
