很多朋友在画CAD图纸进行标注时，会发现标注字体特别小，带有小数点，尺寸界线长短不一，标注箭头小或者是圆圈等等问题，总之就是不是自己想要的标注样式，特别闹心，这时怎么办呢？今天老后生教大家如何编辑修改标注，一招解决！
一、输入快捷命令D，然后空格，弹出标注样式管理器

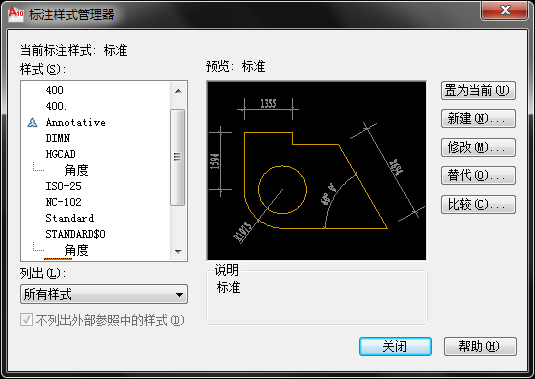

标注样式管理器
二、点击右侧修改，弹出修改标注样式对话框

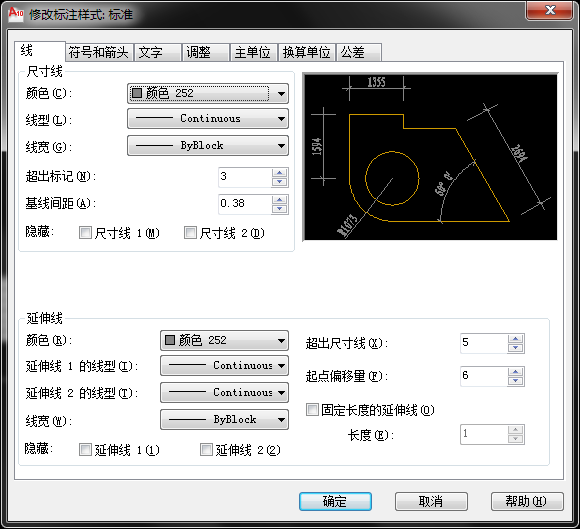

修改标注样式对话框

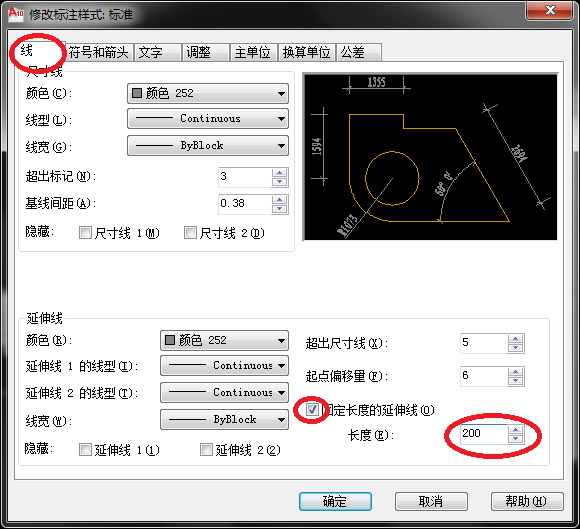

三、点击左上角线，进入修改尺寸界线—右下角勾选固定长度的延伸线—将数字设置为自己需要的长度。
修改尺寸界线
四、点击文字，进入文字修改对话框，将文字高度设置为自己想要的数值。
文字修改对话框

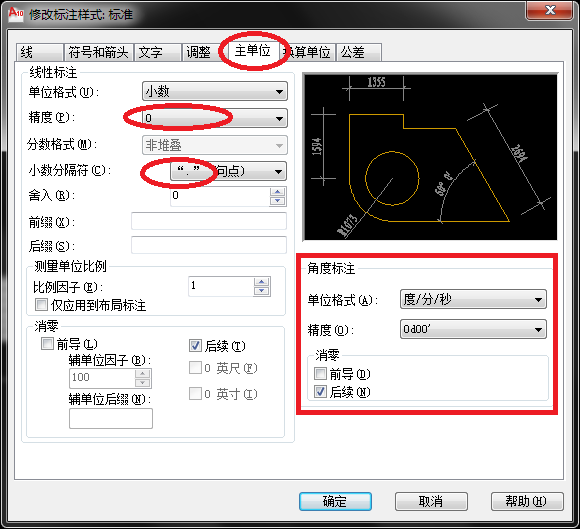

五、点击主单位，可以设置单位精度，小数点分割符号，角度标注的格式以及精度等。
主单位修改对话框
六、设置完后点击下方确定，回到标注样式管理器。
七、最后，切记点击“设置为当前”，设置完毕。
设置完以后呢，小伙伴们可以愉快的进行标注了。运用一下昨天的快捷键愉快的进行标注吧。DLI—直线标注，DCO—连续标注，QDIM—快速标注，DAN—角度标注，DAL—对齐标注，DRA—半径标注。
