显卡型号：华硕GTX550TI
故障现象：显卡风扇转屏幕不显示
N卡显卡供电的时序基本上是：先有5V->GPU（核心供电）->DDR（显存供电）->PCI
各个测量点位置：
华硕GTX550TI显卡风扇转屏幕不显示维修 图1
测量结果：
5V_VDD:5.1V正常，
GPU_VDD:0.95V正常
DDR_VDD:0V 不正常
PCI_VDD:0V 不正常，这个电压是从DDR_VDD过来的，DDR_VDD不正常的话，这个是肯定不正常的，其实不用测也知道。
华硕GTX550TI显卡风扇转屏幕不显示维修 图2

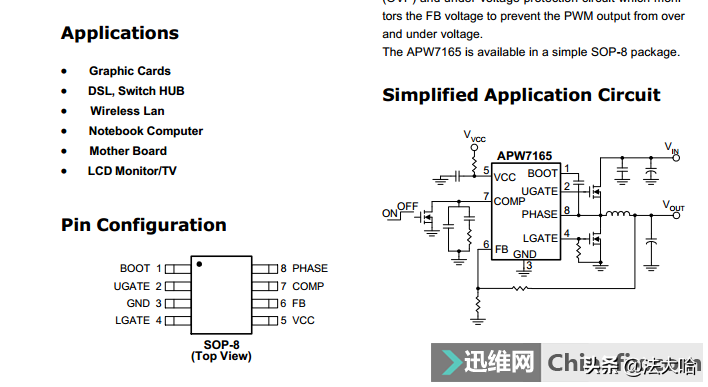

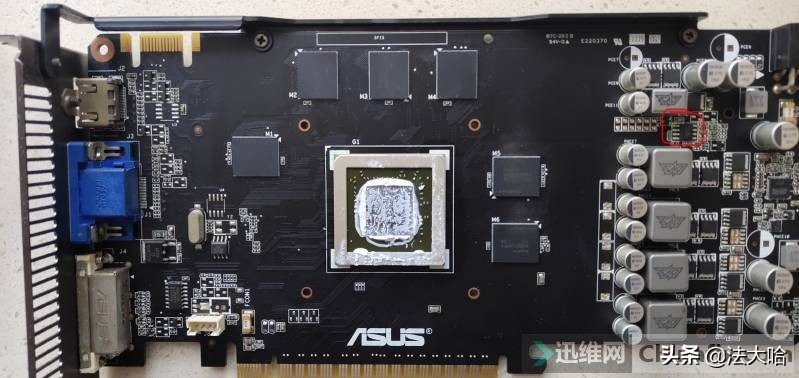

DDR_VDD显存供电是由APW7165A此芯片提供的，此芯片7脚为开启脚，8脚为输出脚，测量7脚有开启电压，8脚无输出，判定此芯片坏。查到用RT8120B/D可以替换此芯片，换上RT8120D，开机正常亮屏。
华硕GTX550TI显卡风扇转屏幕不显示维修 图3
