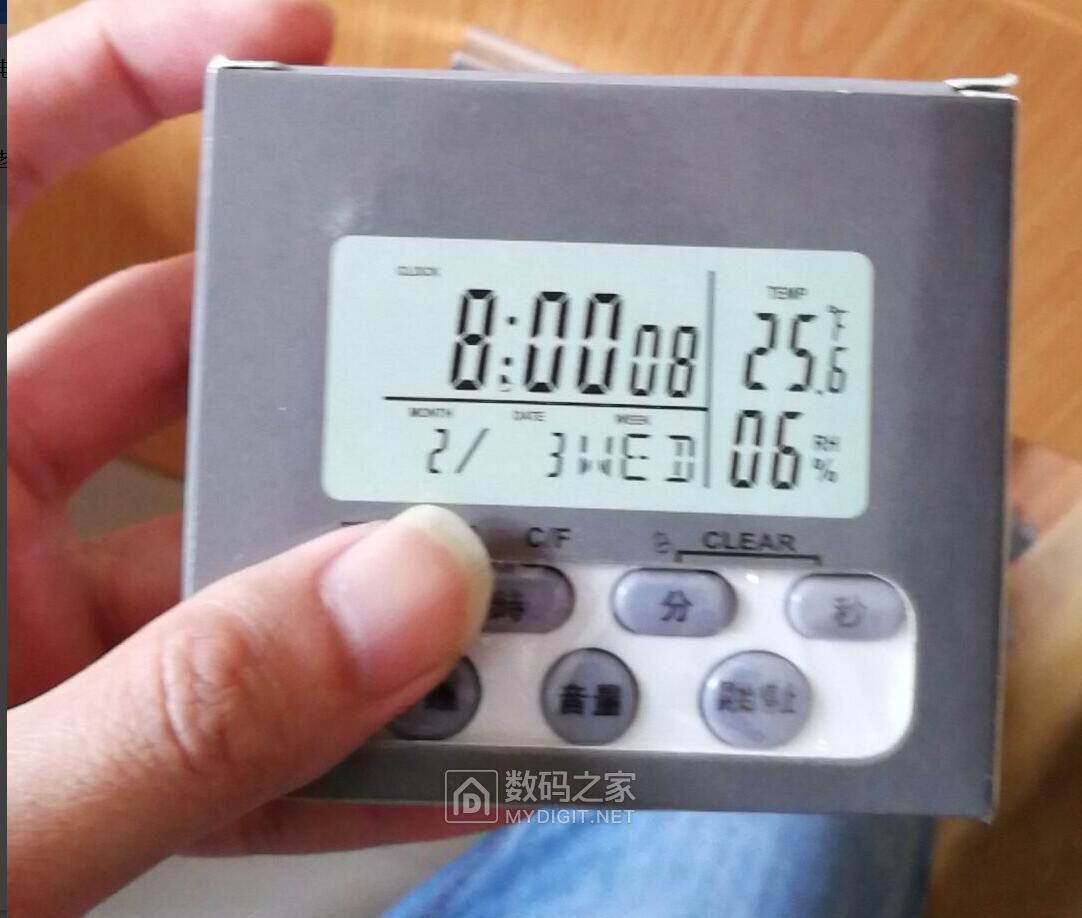

淘宝用红包后0元买了个电子钟。闲着无聊就想把走时精度给整上去。
电子钟嘛，精度无非就是靠晶振，普通晶振大家都知道的啥德行，不是说调不准，而是温度影响比较大。春天可能一天差1秒，到冬天可能就是一天差10秒了。

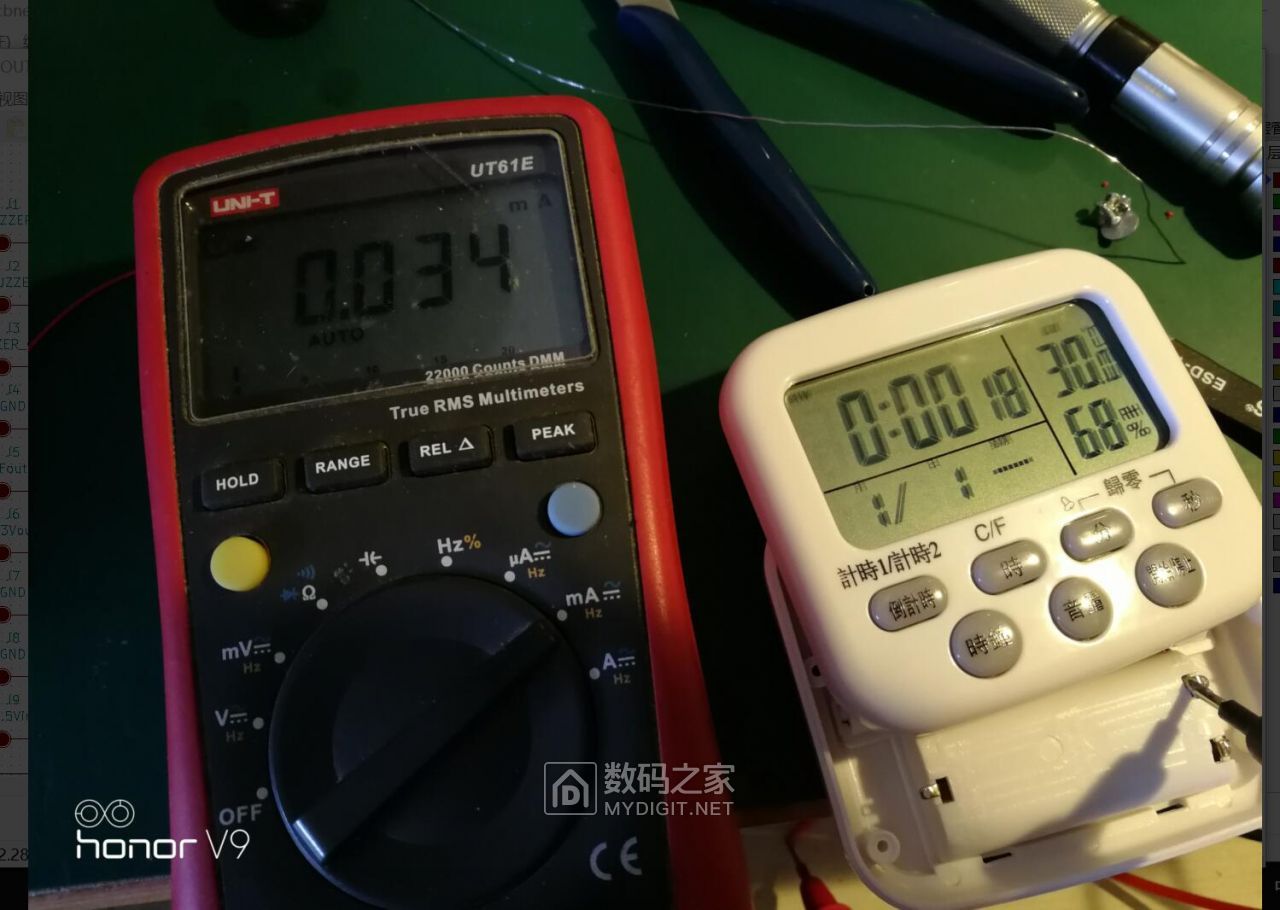

这里选定一颗RX8025T的温补时钟芯片，可以默认输出32.768KHz频率，而且是cmos输出，可以更省电，PDF说的是才几个uA耗电，另外小时钟嘛，用可调电源发现了好多问题，比如2.8v以上供电不能开机，估计设计有问题，被蜂鸣器干死了，还有供电2.7v时已经非常暗淡看不清了，便宜时钟的通病没办法。
以下改造主要就是解决这3个主要问题的，包括高精度走时：
1、时钟频率信号不用垃圾圆柱晶振，改用RX8025的频率输出给时钟。
2、不能开机是因为蜂鸣因素，改为外置npn驱动，原声蜂鸣只做信号使用。
3、供电低看不清，一直使用的办法就是用ME2188的单AA升3.3v芯片。结构简单可靠，静态小。

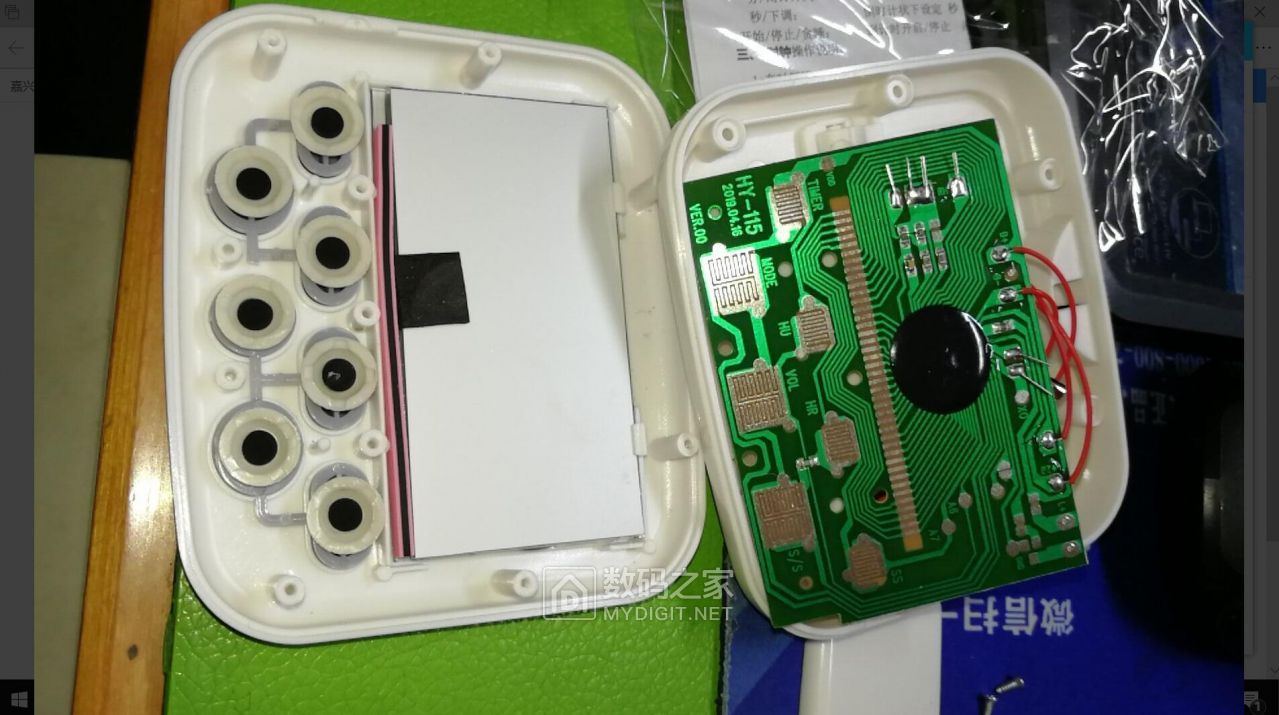

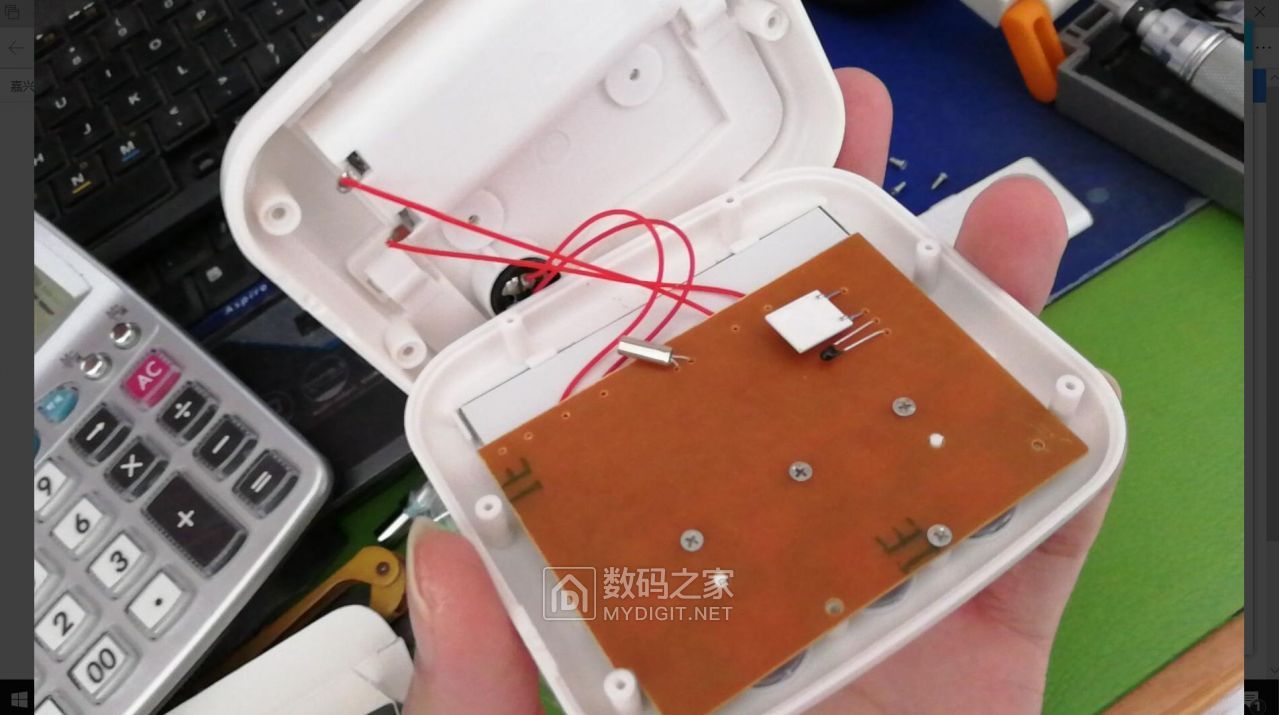

拆开

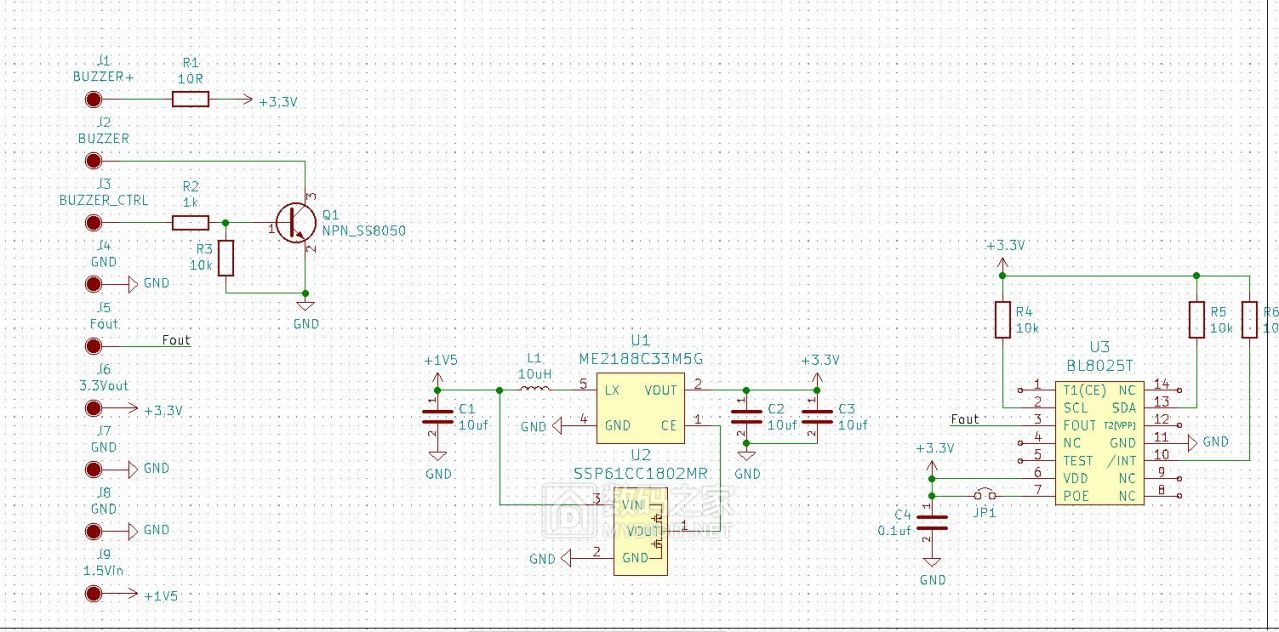

自制电路图

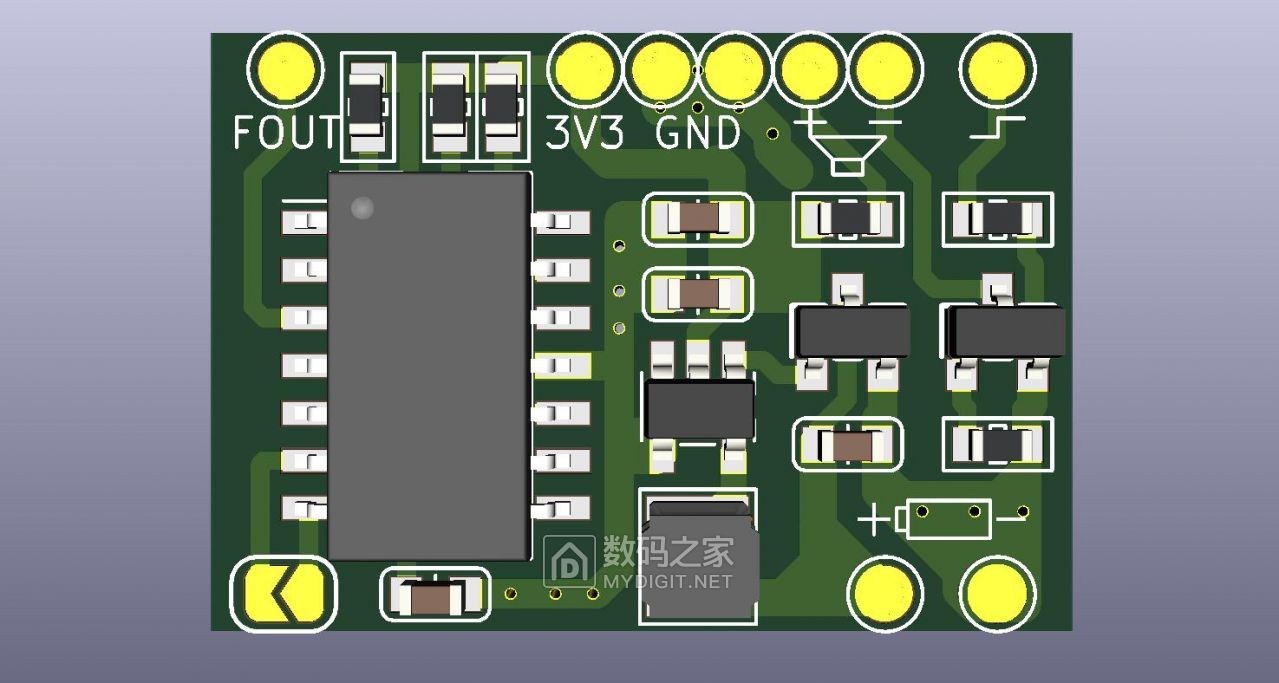

建模

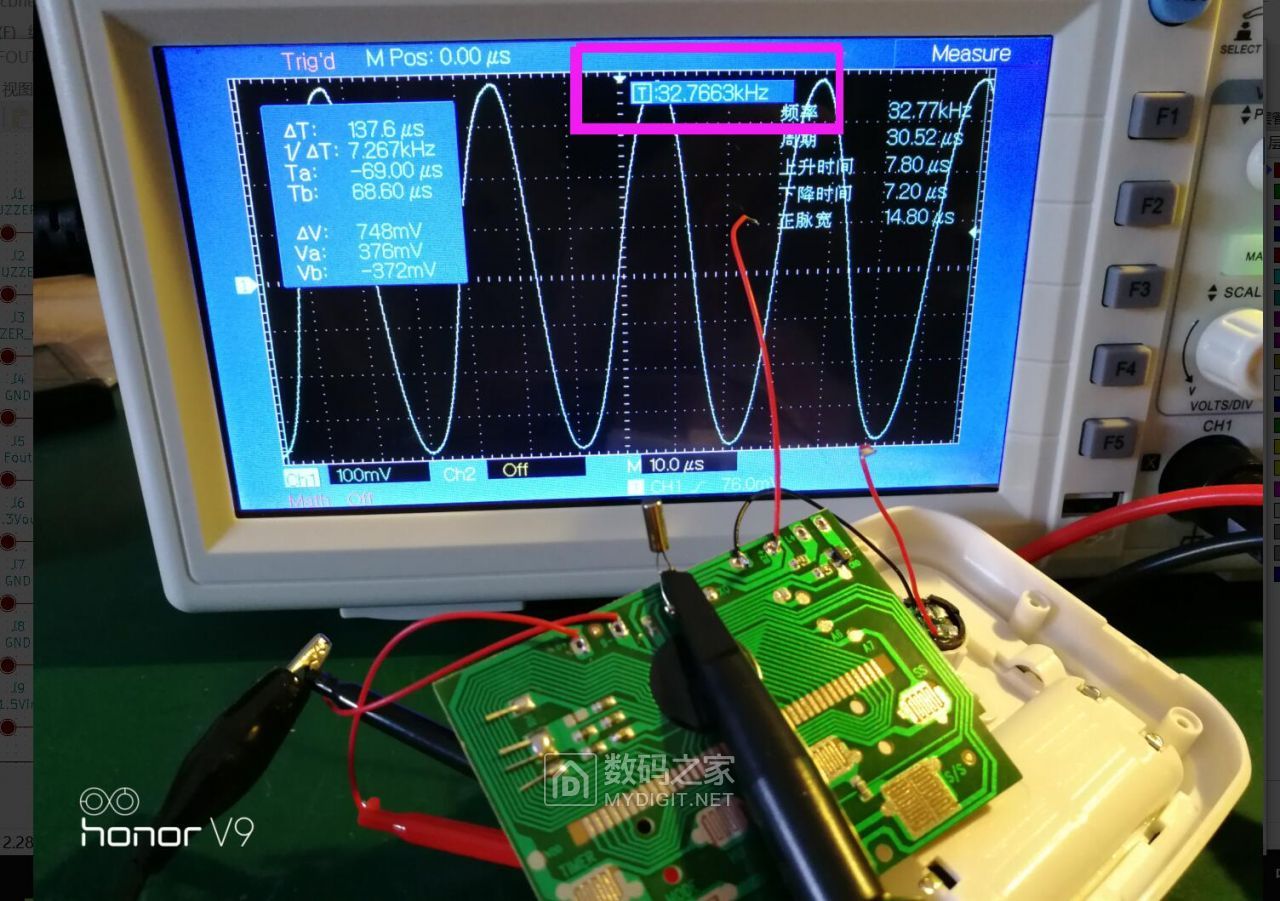

自带的晶振频率误差可以达到4.5秒/天。忍不了。

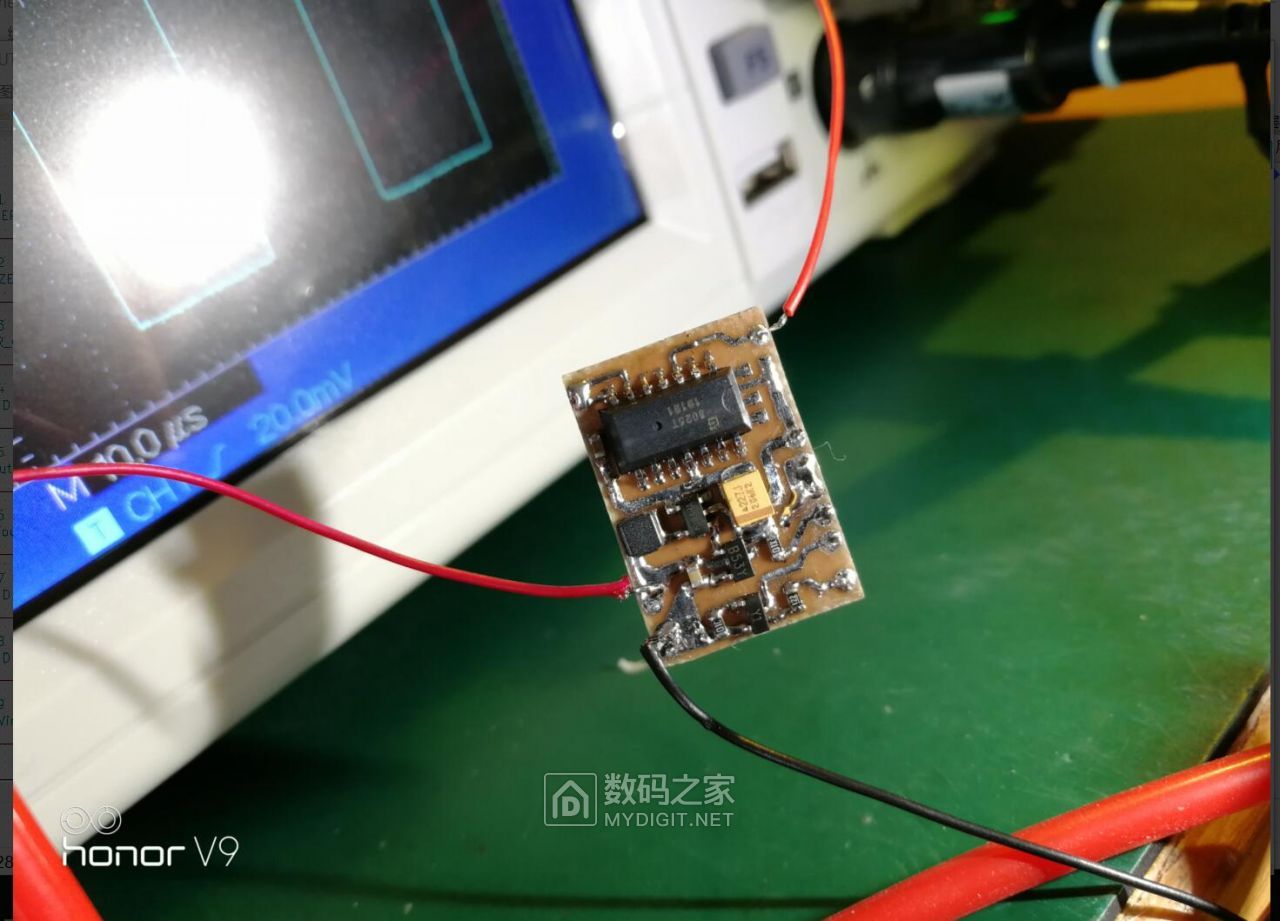

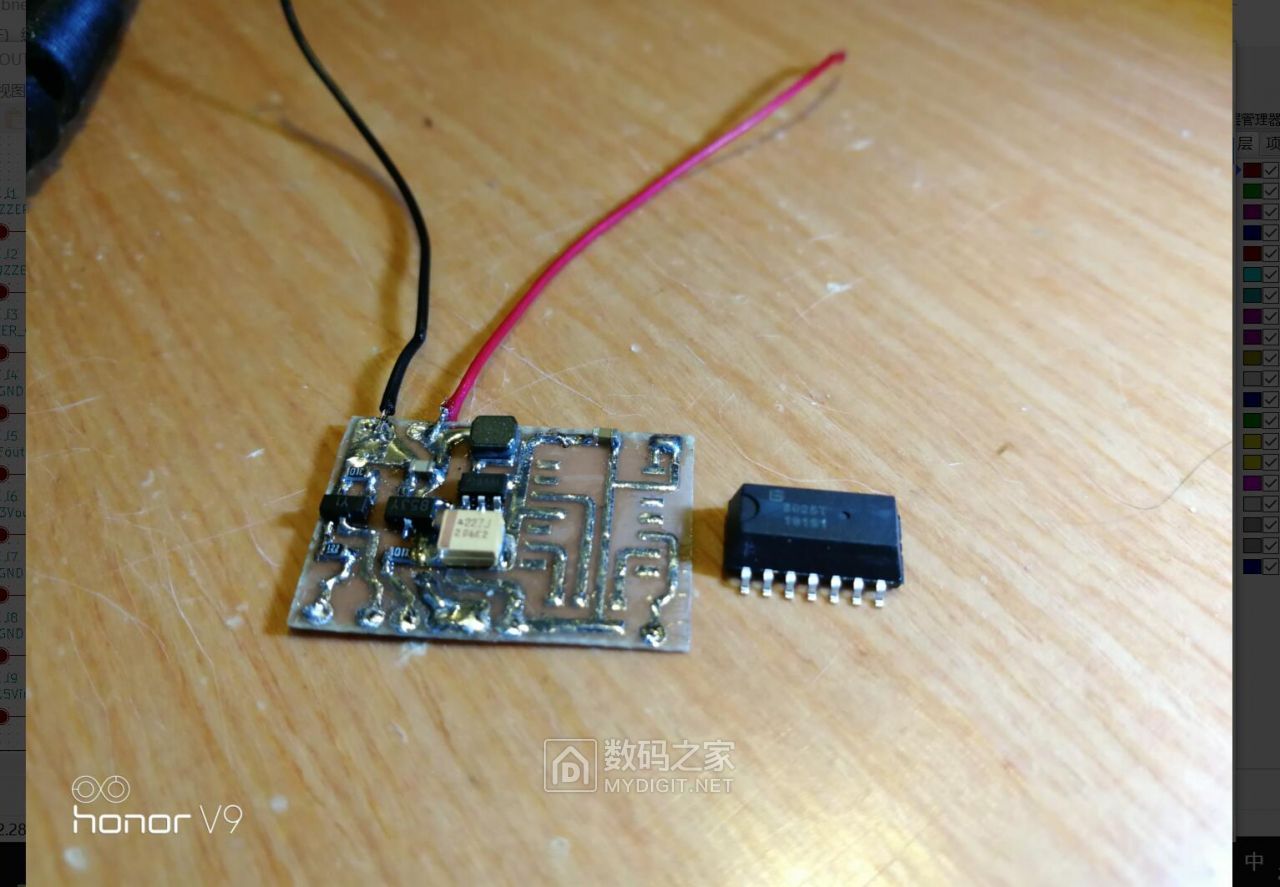

自制的频率产生器（信号发生器）

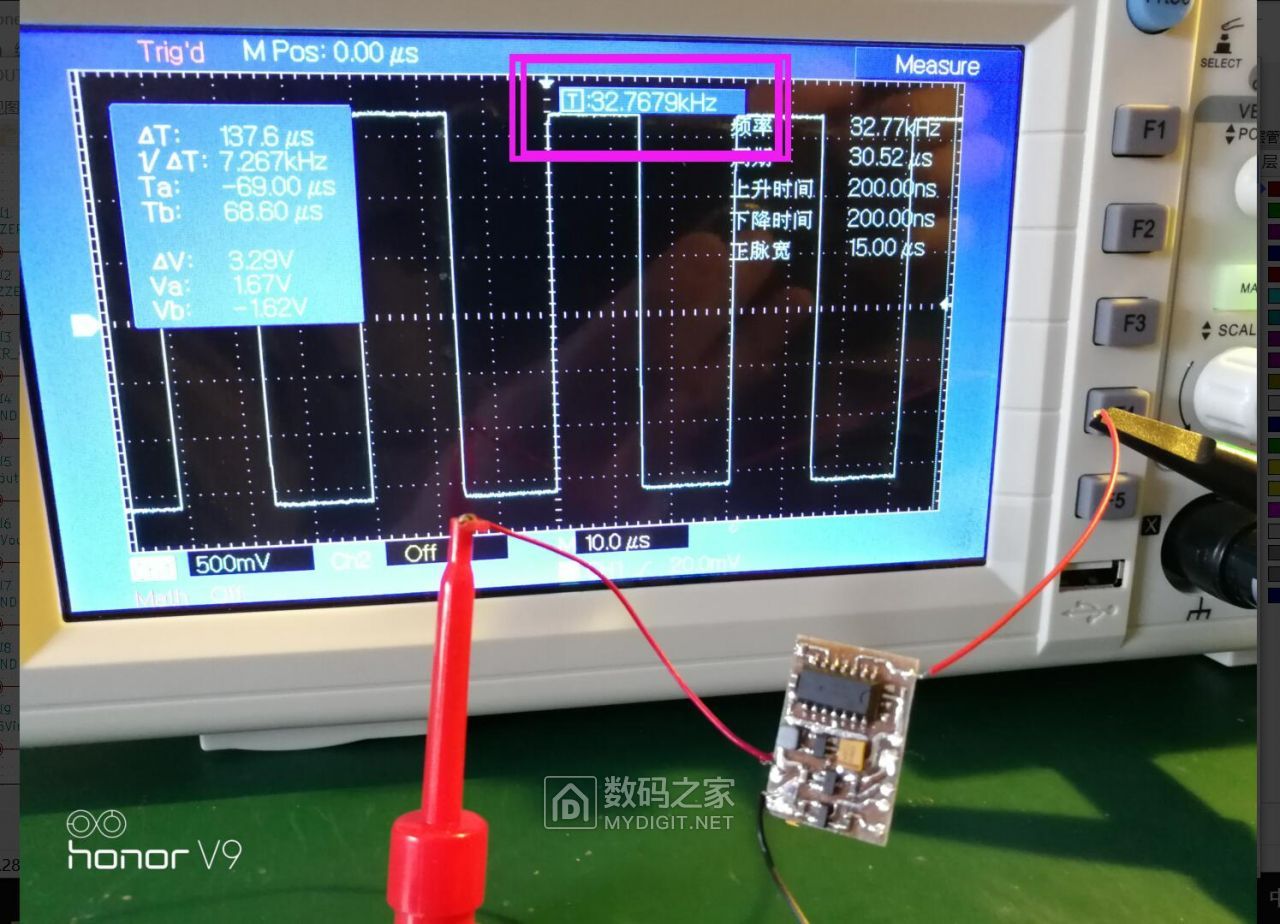

测试看看
常温一直稳定在32.7679KHz。误差大概0.26秒/天。打火机烧芯片烫手后大概会飘到32.7677KHZ.芯片温度降下来之后又会回到之前的32.7678KHz。满意。

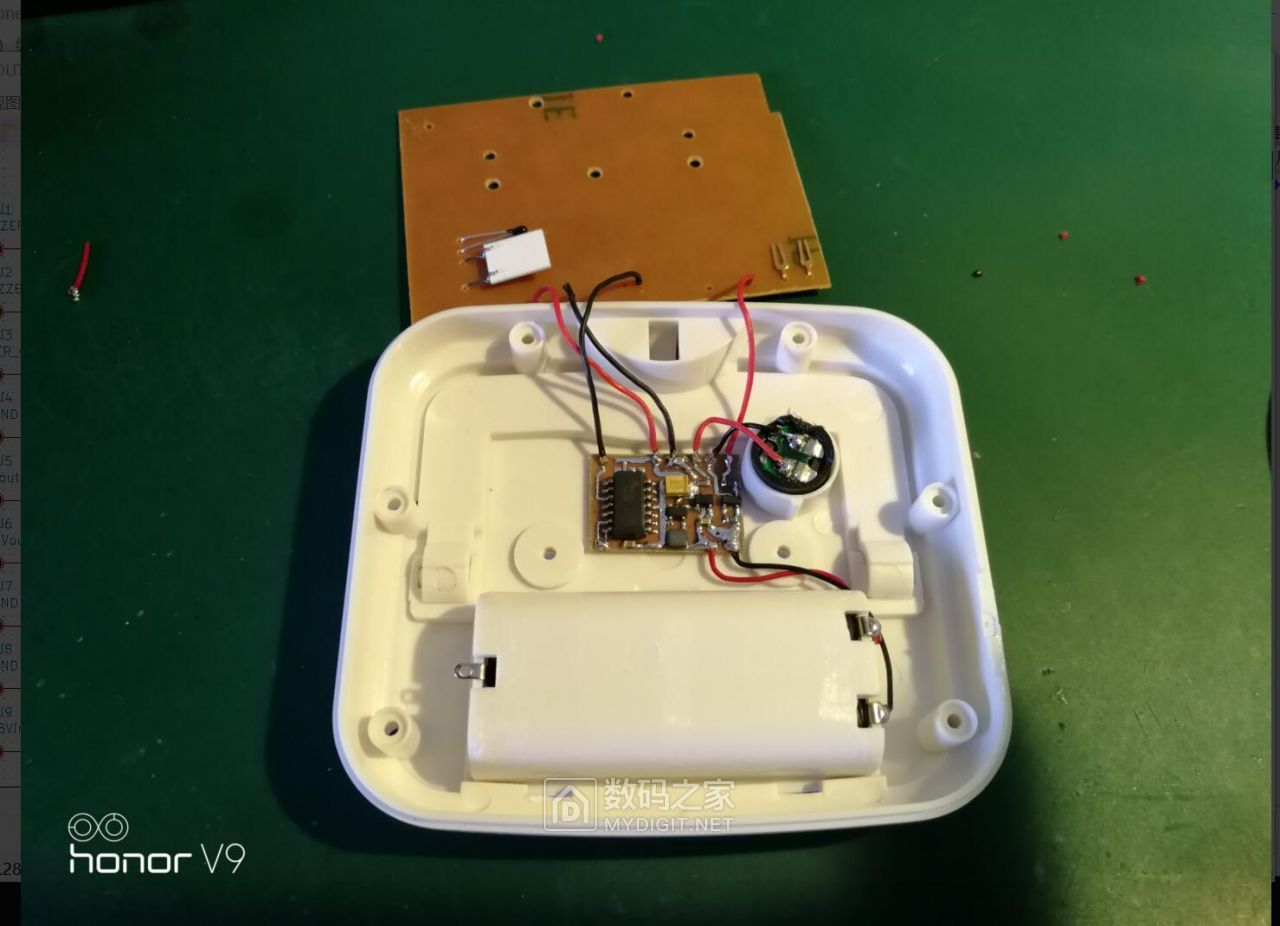

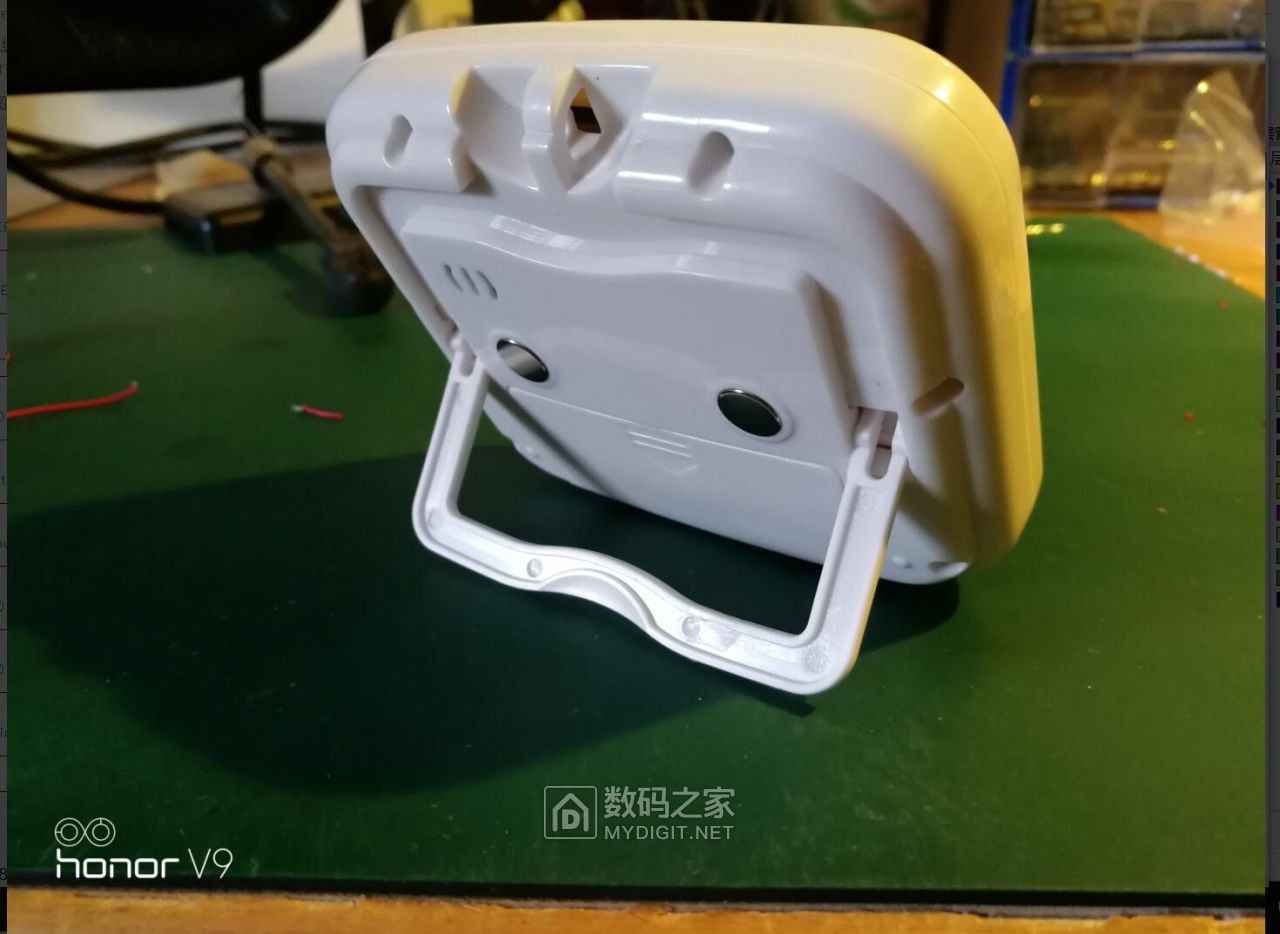

电路板固定在后盖上
