用Revit绘制桥梁不难，关键是桥梁的平面曲线和纵断面曲线，如何结合？
确定桥中线3D模型，就解决了桥梁在Revit中绘制问题。
解决方案：用CIVIL绘制中线，把中线导入Revit作为参照。
总体思路：路中线—3维多段线—样条曲线
具体步骤如下：

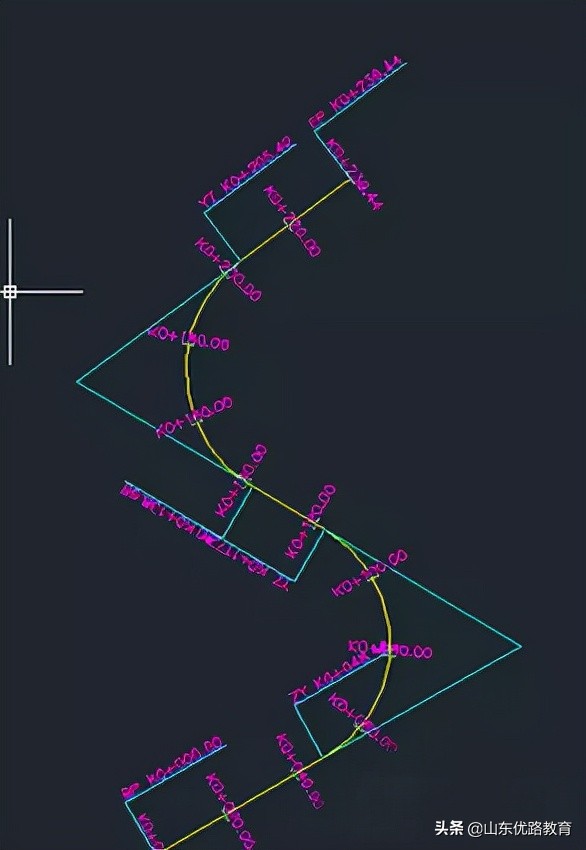

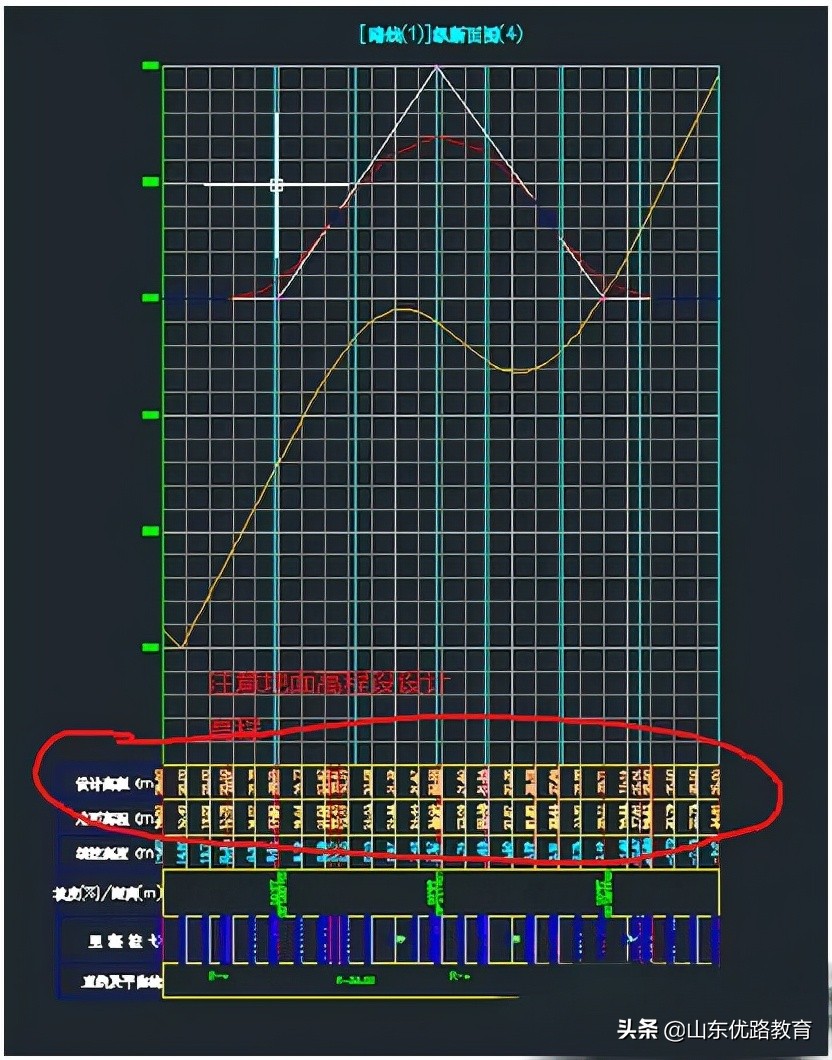

1.在CIVIL中绘制中线的平面和纵断面
2.转到C3D 视图，找到刚才绘制的中线

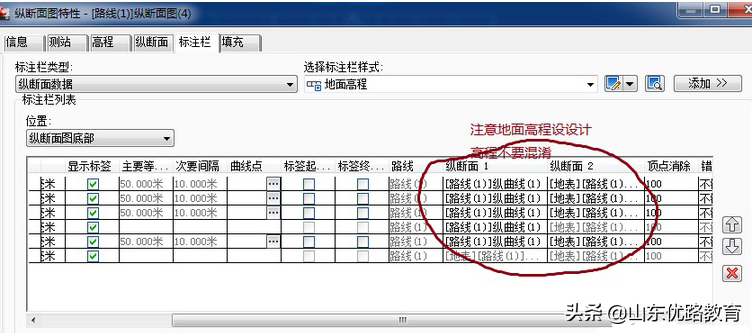

这里有两条，一条是地面路线，一条是设计路线，我们所找的就是设计路线，可以查看特性，如果是布局，就是设计路线)，两次炸开，使之成为3维多段线(出现小点点)。
3.新建一个空白CAD文档

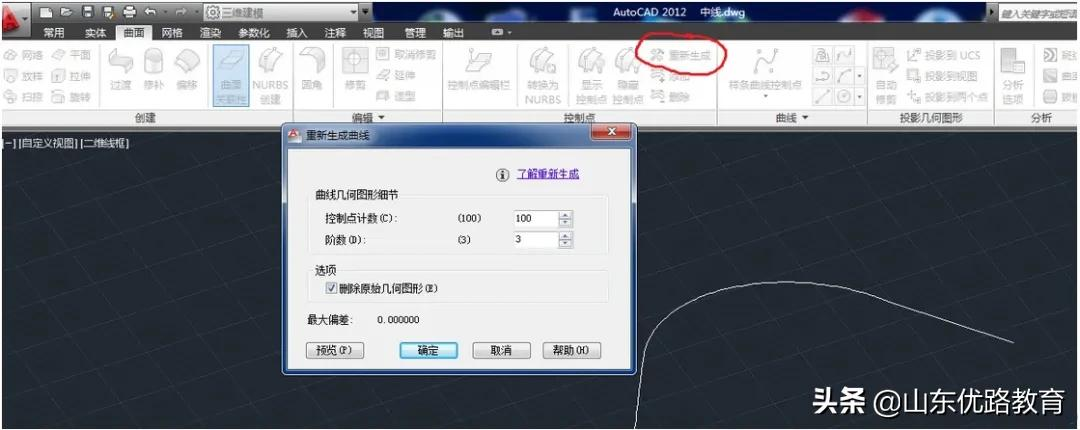

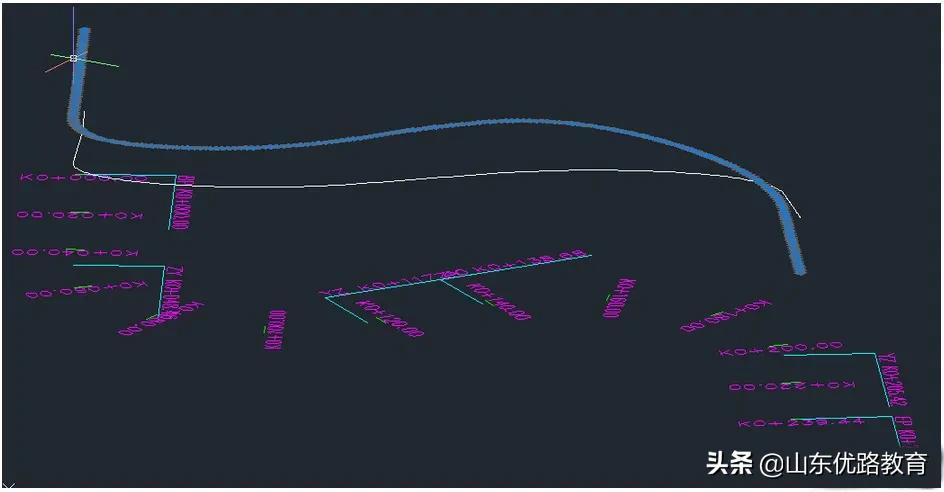

复制刚才炸开的3维多段线，然后用控制点命令中的重生成命令，使3维多段线转为样条曲线(重生成的时候，控制点不宜过多，满足精度要求即可，不然模型很大)。
4.在REVIT中新建体量
只有体量中才能选择CAD中的3维多段线，导入刚才的CAD文件，这样就生成模型的时候，就能用3维多段线作为路径而建模。
5.建模的时候，要用放养融合
即首位两截面，一根路径来创建模型，不然会出现桥面倾斜。
