java activity工作流（java审批流框架）

activiti是一个开源的业务流程管理（BPM）项目，它是一种轻量级，可嵌入的BPM引擎，而且还设计有适用于可扩展的云架构。

pom.xml中添加依赖：

<dependency>
 <groupId>org.activiti</groupId>
 <artifactId>activiti-spring-boot-starter-basic</artifactId>
 <version>6.0.0</version>
</dependency>

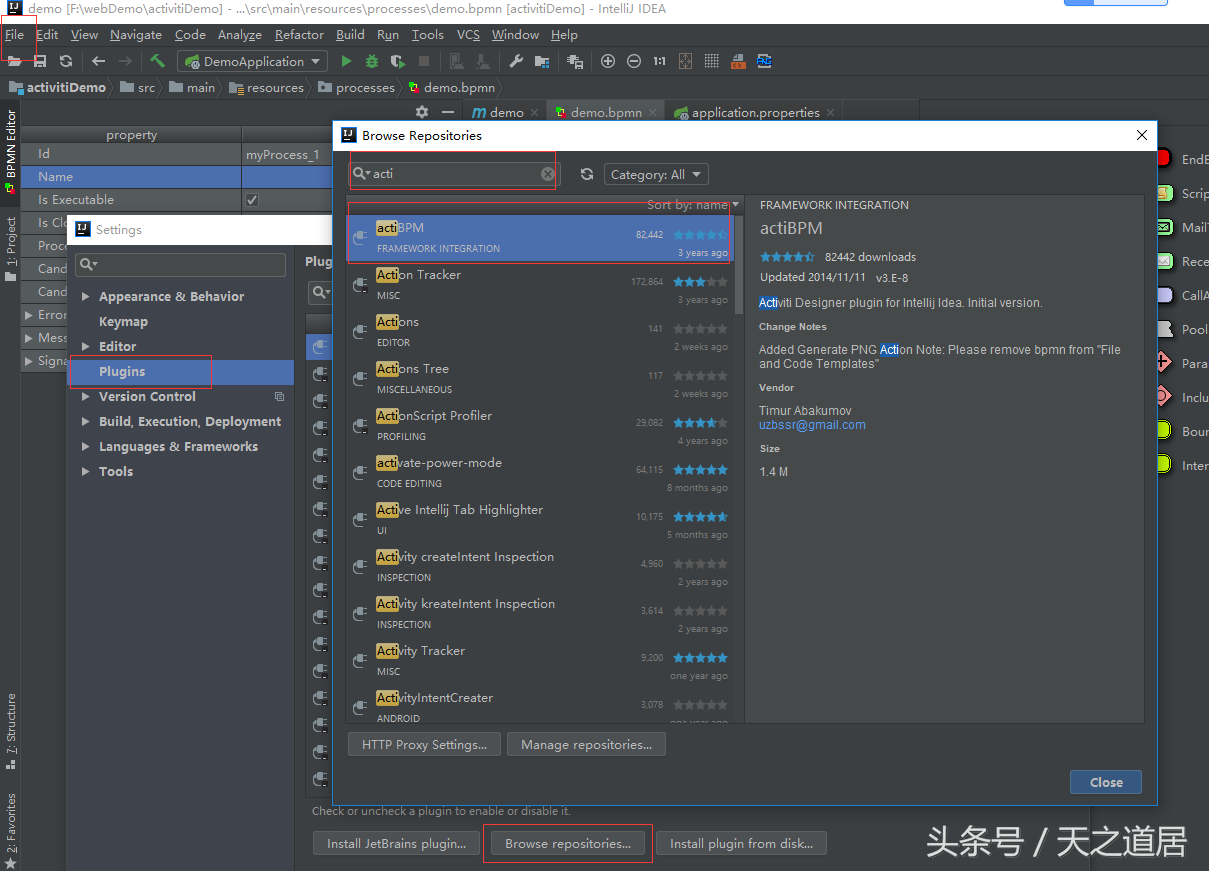

IDEA中本身不自带activiti，需要自己安装下载。打开IDEA中File列表下的Settings 输入actiBPM，然后点击下面的Search…搜索 点击Install

下载结束后应用保存，然后重启IDEA

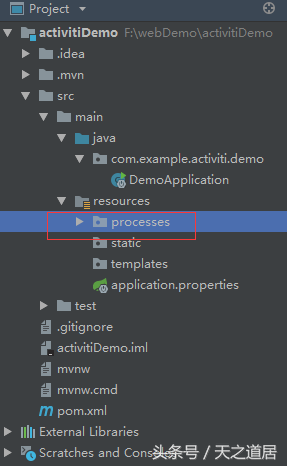

创建个文件夹

该文件夹上右键new，点击BpmnFile,然后取个名会出现界面

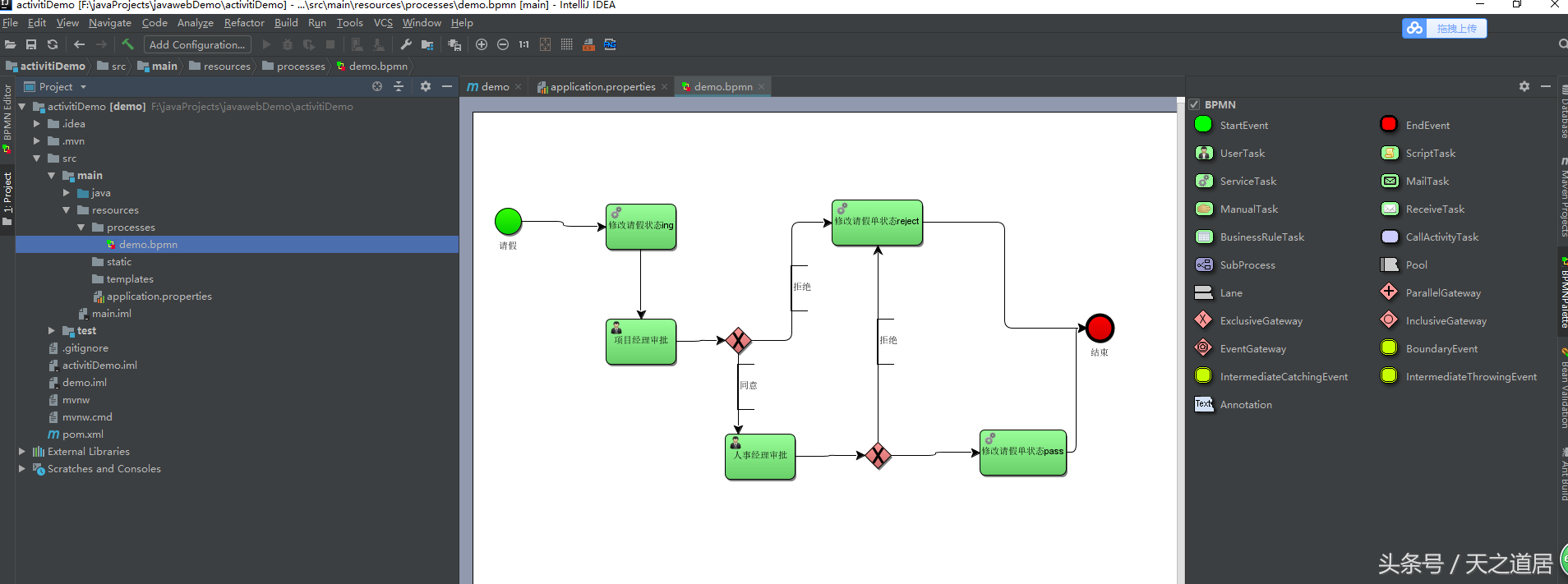

鼠标左键拖拽StartEvent到界面上，同样再弄几个其他图标，鼠标放到图标中心会变成黑白扇形，拖拽连线到另一个图标进行画图！

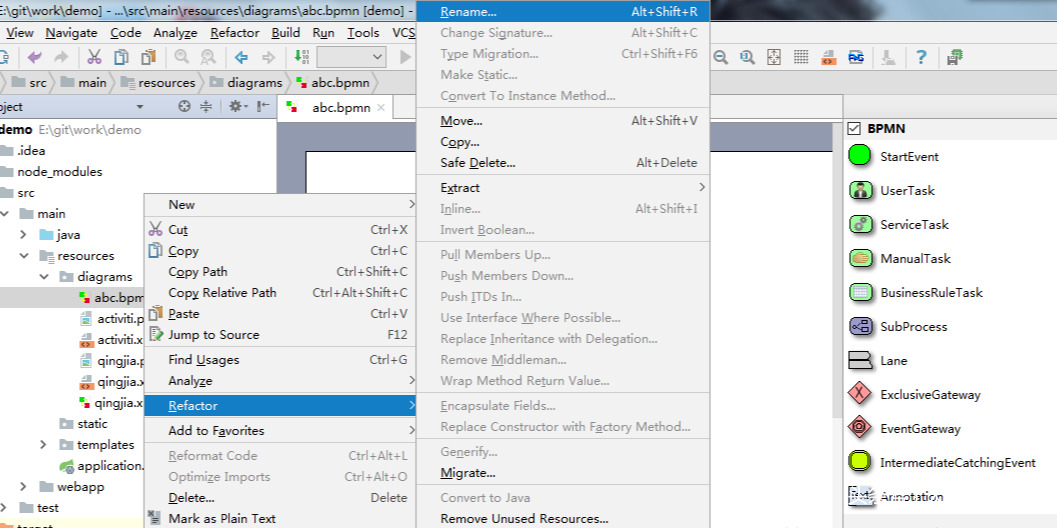

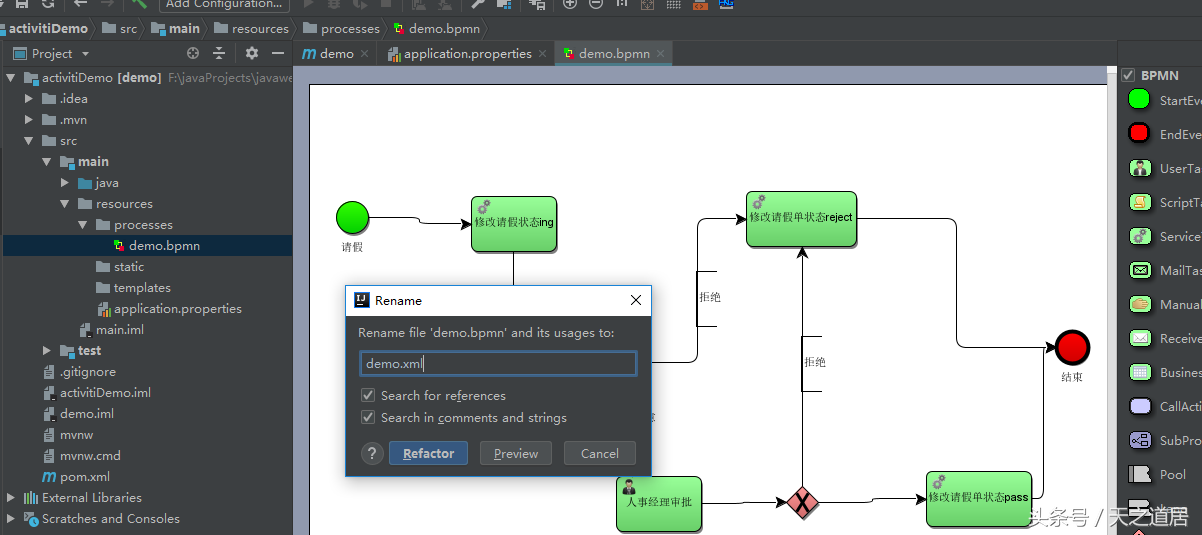

右键进行改名，把后缀改为.xml结尾

接着

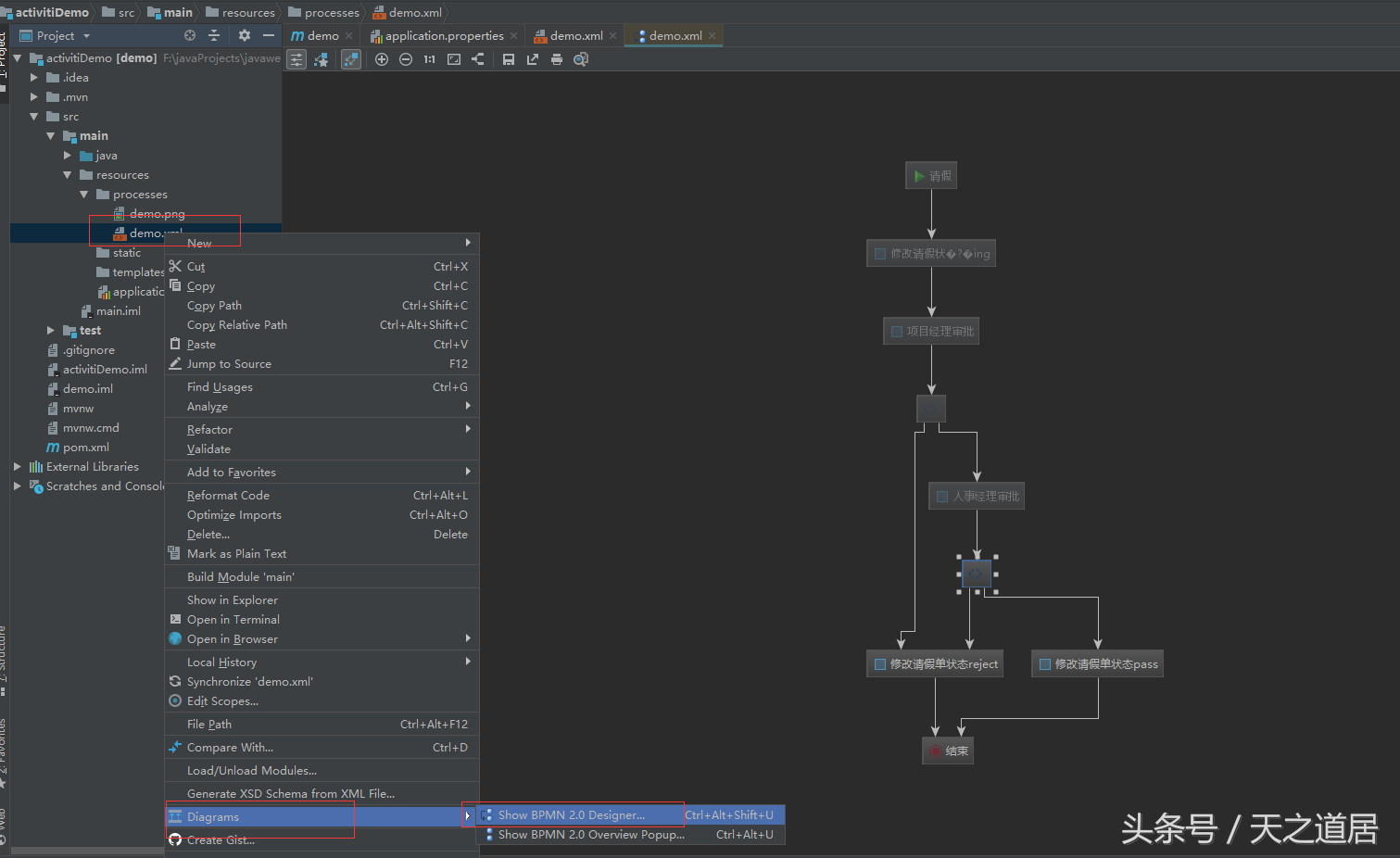

出现这个界面点击箭头指的图标

选择存放到刚开始创建的文件夹processes

出现带后缀为.png的就对了

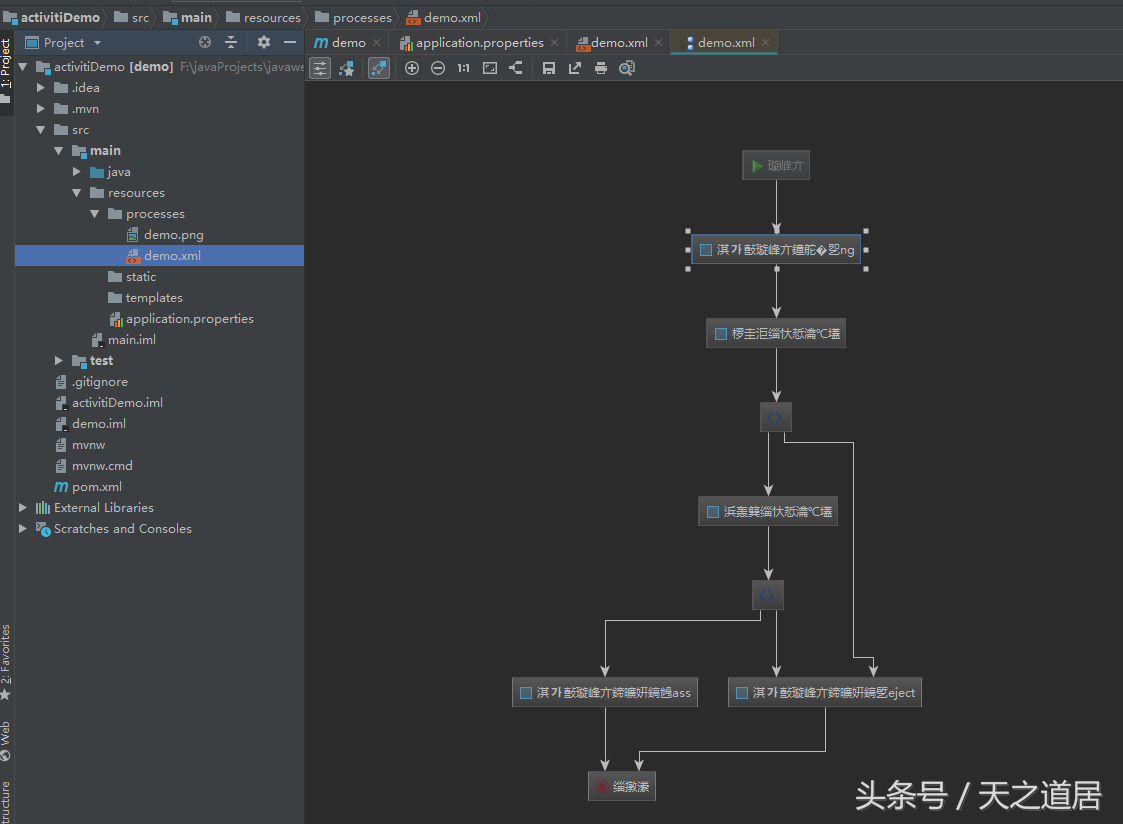

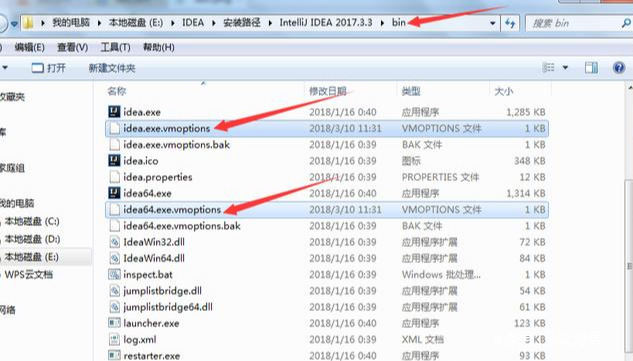

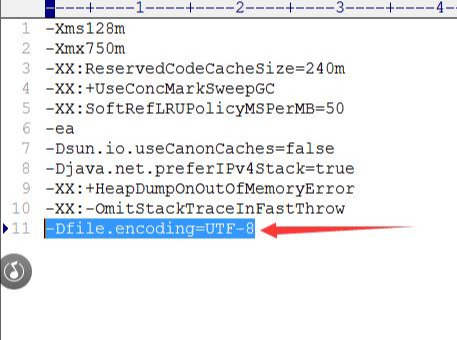

不过如果有中文会出现乱码，需要在这两个文件下的后面都加上-Dfile.encoding=UTF-8

然后重启IDEA，把原来的PNG图片删掉，再生成(即再操作一次最后两步就行)一次就不会出现乱码了！

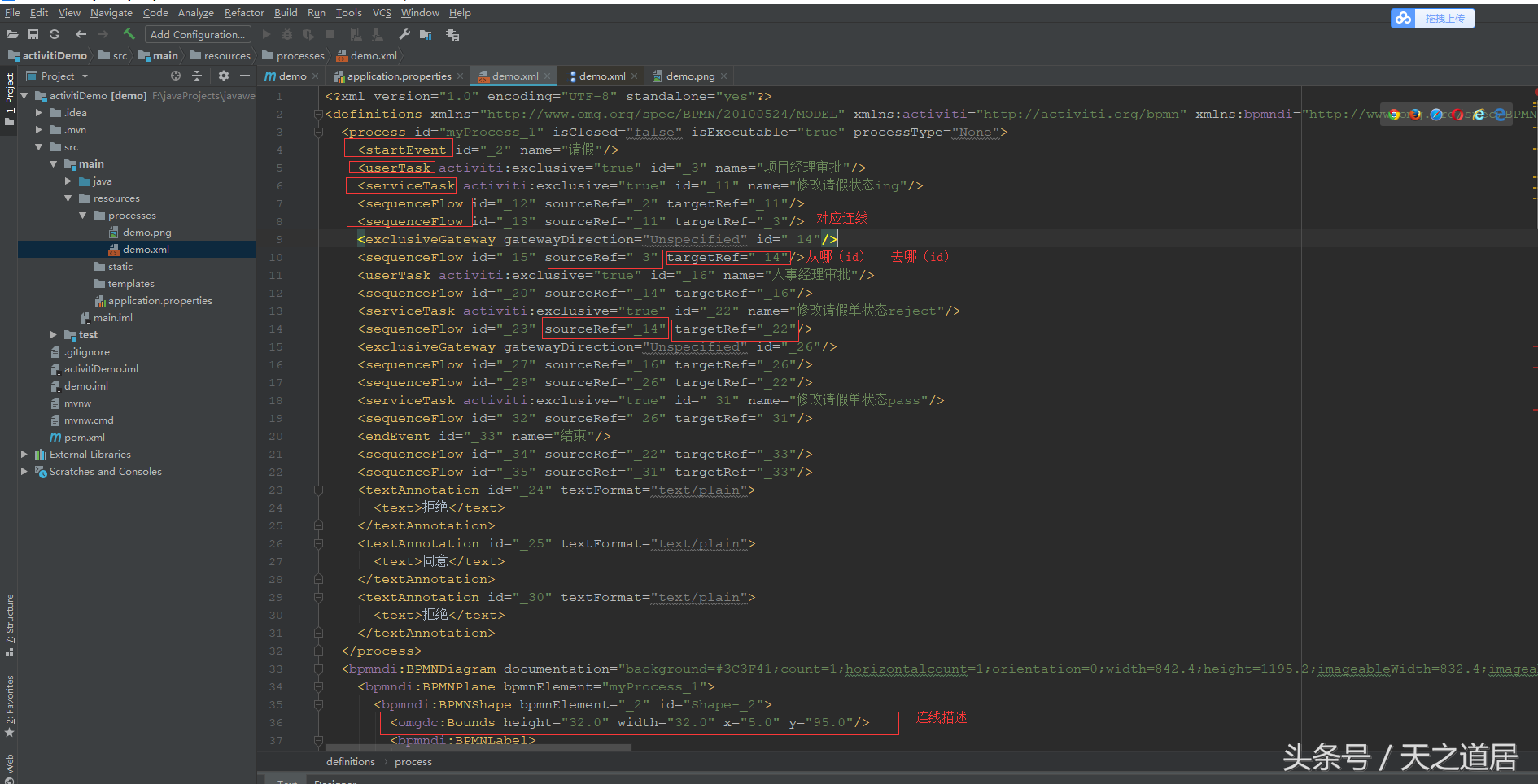

xml文件

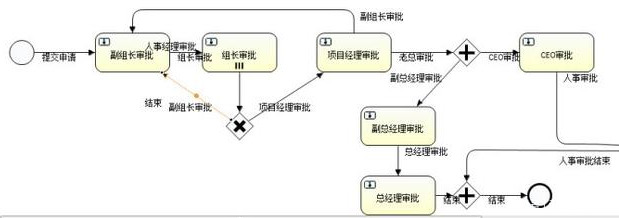

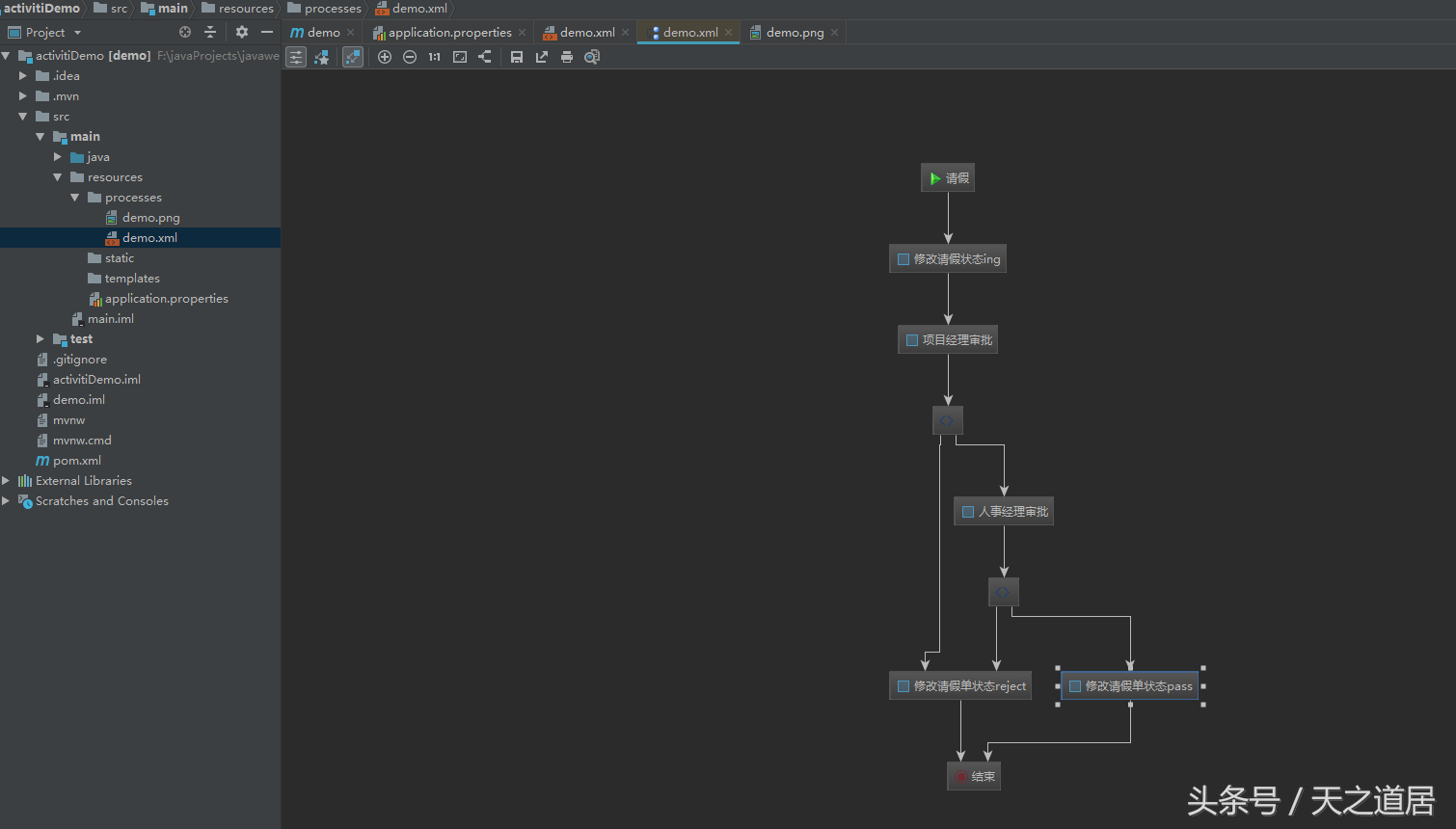

xml npmn图(xml文件右键→Diagrams→Show BPMN 2.0 Deginer)
