在使用浩辰CAD制图软件绘制图纸的过程中，在进行CAD标注尺寸时默认会标注上测量值，有些时候会需要在测量值上添加公差/直径符号。但是有些刚开始进行CAD入门学习的小伙伴可能不清楚具体该如何进行操作。那接下来小编就来给大家分享一下在浩辰CAD软件中添加公差/直径符号的相关CAD入门学习教程吧！

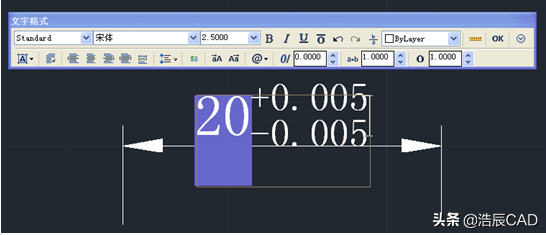

首先打开浩辰CAD软件，然后在命令行输入快捷命令：ED按回车键确认（或者是直接双击标注文字），便会弹出多行文字编辑器。然后在数值前输入公差符号（±）的快捷键： %%P即可。如下图所示：

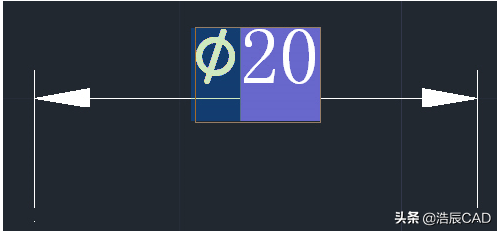

当在其他视图标注圆的直径的时会使用线性标注，但为了表示这是圆，通常会在前面手动加上直径符号。在数值前输入直径符号（Φ）的快捷键：%%C即可。如下图所示：
需要注意的是，如果使用的CAD标注字体不支持直径符号，那么在输入直径符号时浩辰CAD软件会自动找一个合适的字体替代，字体显示效果可能会跟数字不太一样，有些低版本在舒服直径符号后可能会显示为问号，所以各位小伙伴在添加CAD标注的时候一定要注意使用字体。
